实验前准备

LVS负载调度器：ens33：192.168.20.11 ens34：192.168.188.3

Web1节点服务器1：192.168.20.12

Web2节点服务器2：192.168.20.13

NFS服务器：192.168.20.14

客户端（win11）：192.168.188.1（使用的是本机，非虚拟机）

部署共享存储

（NFS服务器：192.168.20.14）

关闭防火墙
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

安装nfs服务

yum install -y nfs-utils rpcbind

启动服务
systemctl start nfs.service
systemctl start rpcbind.service
systemctl enable nfs.service
systemctl enable rpcbind.service

创建两个目录作为共享目录
mkdir /opt/kgc /opt/dzd
chmod 777 /opt/kgc /opt/dzd

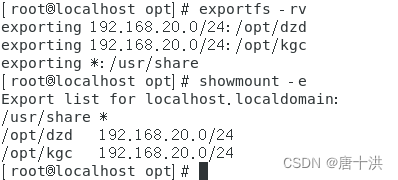

配置共享文件并发布共享
exportfs -rv

/usr/share *(ro,sync)
/opt/kgc 192.168.20.0/24(rw,sync)
/opt/dzd 192.168.20.0/24(rw,sync)

showmount -e

配置节点服务器

（192.168.20.12 192.168.20.13）

环境准备

关闭防火墙

安装httpd服务
yum install -y httpd
systemctl start httpd.service
systemctl enable httpd.service

安装nfs服务
yum install -y nfs-utils rpcbind
systemctl start rpcbind.service
systemctl enable rpcbind.service

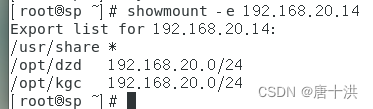

查看共享情况
showmount -e 192.168.20.14

挂载共享目录

192.168.20.12的服务器：

mount.nfs 192.168.20.14:/opt/kgc /var/www/html/
echo "hello,here is kgc" > /var/www/html/index.html

vim /etc/fstab（进行永久挂载）

192.168.20.14:/opt/kgc /var/www/html nfs defaults,_netdev 0 0

mount -a（刷新）

192.168.20.13的服务器：

mount.nfs 192.168.20.14:/opt/dzd /var/www/html/
echo 'hello,i am dzd' > /var/www/html/index.html

vim /etc/fstab

192.168.20.14:/opt/dzd /var/www/html nfs defaults,_netdev 0 0

mount -a

配置负载调度器LVS

（ens33：192.168.20.11 ens34：192.168.188.3）

关闭防火墙

配置SNAT转发规则

vim /etc/sysctl.conf

net.ipv4.ip_forward=1

sysctl -p

iptables -t nat -F（删nat表）
iptables -F（以防出意外可以全删掉，工作中请不要这样）

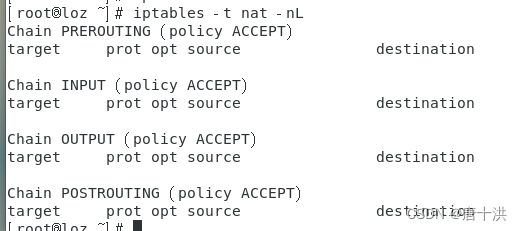

iptables -t nat -vnL（查看一下nat表是不是删干净了）

添加规则

iptables -t nat -A POSTROUTING -s 192.168.20.0/24 -o ens34 -j SNAT --to-source 192.168.188.3

配置负载分配策略

加载LVS内核模块
modprobe ip_vs #手动加载ip_vs模块
cat /proc/net/ip_vs #查看ip_vs版本信息

安装ipvsadm管理工具
yum install -y ipvsadm
启动服务前必须保存负载分配策略，否则将会报错
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm.service

ipvsadm -C     #清除原有策略
ipvsadm -A -t 192.168.188.3:80 -s rr
ipvsadm -a -t 192.168.188.3:80 -r 192.168.20.12:80 -m -w 1
ipvsadm -a -t 192.168.188.3:80 -r 192.168.20.13:80 -m -w 1

ipvsadm     #启动策略
ipvsadm -ln    #查看节点状态，Masq代表 NAT模式
ipvsadm-save > /etc/sysconfig/ipvsadm    #保存策略
