        MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金属-氧化物-半导体场效应晶体管）是现代电子学中一个非常重要的元件，被广泛应用于开关电路和放大电路。

一、MOS管是什么？

        MOS管是一种通过电场来控制电流的半导体器件。它是一种电压控制器件，也就是说，我们只需要给它的栅极施加一个电压，就可以控制它的导通（电流流动）或关断（电流停止）。

常见的MOS管有两种类型：

  1. N沟道MOS管
  2. P沟道MOS管

        为了方便理解，我们主要以N沟道增强型MOS管为例，因为它是最常见的类型。

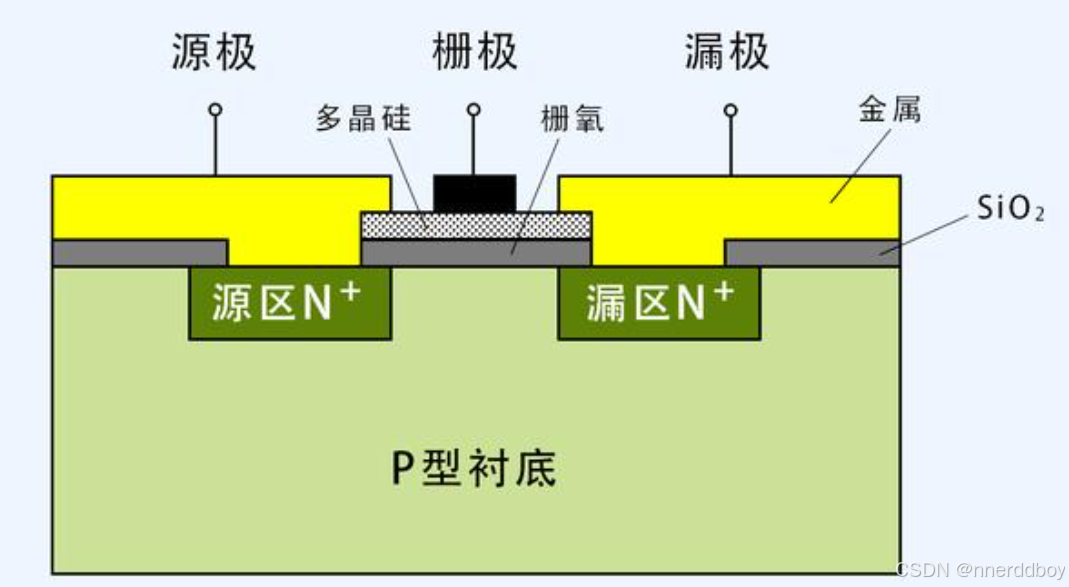

二、MOS管的基本结构

MOS管的名字代表了它的核心结构：

  1. 金属栅极（Gate）：
    • 栅极是控制MOS管的“开关”的地方。
    • 栅极本身是金属，它通过一个氧化层与半导体隔离，形成一个“控制门”。
  2. 氧化物层（Oxide）：
    • 栅极下面的氧化层是一个绝缘体（通常是二氧化硅），确保栅极的控制电压不会直接导致电流流过，而是通过电场来控制半导体材料的状态。
  3. 半导体基底（Substrate）：
    • 核心的半导体材料，通常是用硅制成。
    • 在基底上有两个特殊区域：源极（Source）和漏极（Drain）。
      • 源极是电流的“入口”。
      • 漏极是电流的“出口”。
    • 在源极和漏极之间，半导体基底通常是没有导电通道的（增强型MOS管），只有当特定条件满足时，才会形成导电通道。

三、MOS管的工作原理

MOS管工作的核心是通过电场作用来控制导电通道的形成。以下是详细的工作过程：

1. 未加栅极电压时（关断状态）
  • 当栅极（Gate）没有施加电压时：
    • 源极（Source）和漏极（Drain）之间是两个N型半导体，而中间是P型半导体（基底）。
    • 由于N型和P型半导体之间的PN结处于反向偏置状态，源极和漏极之间没有导电通道，电流无法流过。
    • 此时MOS管相当于“开关断开”。

总结：当栅极电压为0时，MOS管处于关断状态，电流无法流动。

2. 施加栅极电压时（导通状态）
  • 当栅极（Gate）施加一个正电压（VGS>0）时：
    • 栅极的正电压会通过氧化层（绝缘层）产生一个电场。
    • 这个电场会吸引P型基底中的自由电子（负电荷），并将孔（正电荷）排除出氧化层附近。
    • 在源极和漏极之间的P型基底表面，形成一条由自由电子构成的导电通道（称为反型层）。
    • 这个导电通道将源极和漏极连接起来，允许电流从源极（Source）流向漏极（Drain）。

关键点：

  • 栅极电压越高，吸引的电子越多，导电通道越宽，导电能力越强。
  • 如果栅极电压低于某个特定值（称为阈值电压，Vth），无法形成导电通道，MOS管仍处于关断状态。

总结：栅极电压足够高时，MOS管“导通”，电流可以流过。

3. 电流控制

MOS管的电流（漏极电流 ID）大小不是由栅极直接施加的电压驱动的，而是由漏极与源极之间的电压 VDS 和栅极电压 VGS​ 共同决定。具体来说：

  • 如果栅极电压很高（导电通道充分形成），则漏极电流主要由 VDS控制。
  • 如果栅极电压较低（导电通道较窄），则漏极电流较小，栅极电压的影响较大。

四、MOS管的三种工作状态

MOS管可以工作在以下三种状态：

  1. 截止区：
    • 当栅极电压 VGS 小于阈值电压 Vth​ 时，没有导电通道，MOS管关断，漏极电流为零。
  2. 线性区（放大区）：
    • 当 VGS>Vth且 VDS​ 较小时，导电通道形成且比较宽，漏极电流线性增加。
    • 此区间MOS管用作模拟放大器。
  3. 饱和区（开关区）：
    • 当 VGS>Vth​ 且 VDS达到一定值时，导电通道的宽度受限，漏极电流趋于稳定。
    • 此区间MOS管用作电子开关。

五、MOS管的特点

  1. 电压控制：
    • 栅极电压决定MOS管的导通或关断，不需要栅极电流（几乎为零），功耗低。
  2. 高输入阻抗：
    • 栅极与基底之间隔着绝缘层，输入阻抗非常高，不容易受到外界干扰。
  3. 开关速度快：
    • MOS管导通和关断只需要调整栅极电压，响应速度极快。
  4. 体积小、易集成：
    • 由于MOS管的结构简单，可以在芯片上集成成千上万个MOS管（如CMOS逻辑电路）。

六、总结与比喻

可以把MOS管想象成一个电控水龙头：

  • 栅极（Gate）是水龙头的开关，控制是否出水。
  • 源极（Source）是水龙头的进水口。
  • 漏极（Drain）是水龙头的出水口。
  • 栅极电压（G的开关）决定是否打开水龙头，以及水流（电流）的大小。

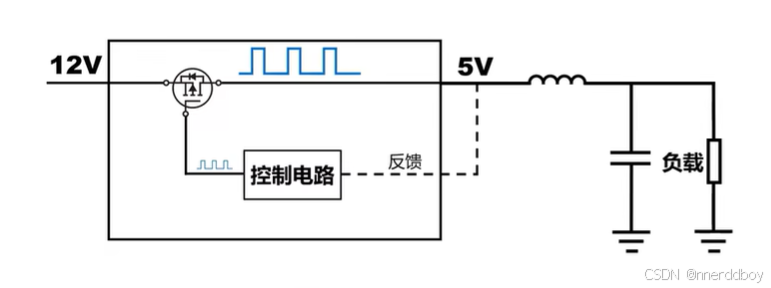

七、开关降压电路

        开关电路用来将高电压（比如12V）转换为低电压（比如5V），最常用的是降压型开关稳压电路（Buck Converter）。它的基本结构如下：

  1. 主要元件

    • MOS管（开关元件）：快速开关电路，把高电压“切割”成脉冲信号。
    • 二极管（续流元件）：当开关断开时，保证电流不会瞬间中断（提供“续流路径”）。
    • 电感（储能元件）：存储能量并平滑电流。
    • 电容（滤波元件）：减少输出电压的波动，确保稳定。
    • 控制电路（PWM控制器）：产生高速脉冲信号，调节MOS管的开关时间，从而控制输出电压。

      2. 核心思想

  • 开关电路通过快速切换电流，并利用电感和电容储能来输出稳定的低电压。
  • 输出电压的大小由开和关的时间比例（占空比）决定：
    • 如果开关导通时间长，输出电压高；
    • 如果开关导通时间短，输出电压低。

       3.具体工作过程

以将12V转换为5V为例，分两种状态说明电路的工作：

状态 1：开关导通（MOS管导通）

  • 发生了什么：

    • 当MOS管导通时，12V电压通过MOS管直接加到电感上。
    • 电感开始“储能”（电感的电流逐渐增大），一部分能量通过电感流向负载（给负载供电）。
    • 同时，电容也被充电，用于储存电能以备后续使用。

  • 关键点：

    • 电感中的电流逐渐增大（因为电感特性：电流不会瞬间变化）。
    • 输出电压开始升高，但不会超过目标值（由控制器监控）。
状态 2：开关关断（MOS管关断）

  • 发生了什么：

    • 当MOS管断开时，12V电源被切断，电感不再从电源获取能量。
    • 由于电感的特性（“电流不能瞬间中断”），它会将之前储存的能量释放出来，并通过二极管向负载和电容供电。
    • 此时，电容也释放能量，补充给负载，确保输出电压稳定。

  • 关键点：

    • 电感释放能量，电感电流逐渐减小。
    • 输出电压被电感和电容共同维持。
控制输出电压的关键：PWM信号

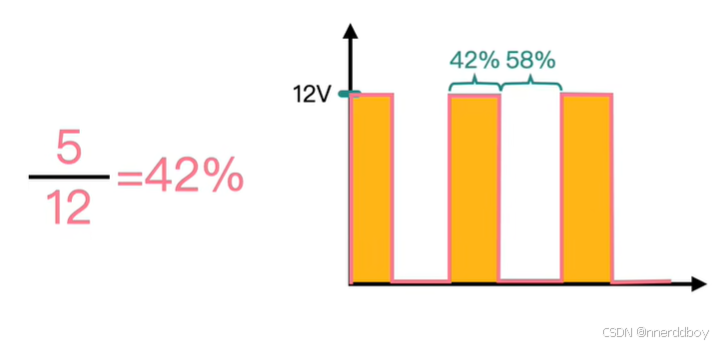

  • 什么是PWM？ PWM（Pulse Width Modulation，脉冲宽度调制）是一种控制信号，通过调节脉冲的“宽度”（开关导通时间的长短）来控制输出电压。

  • 占空比决定输出电压：

    • 占空比（D）：开关导通时间占一个周期的比例。
      • 如果占空比 D=50%，输出电压就是输入电压的一半。
      • 如果占空比 D=42%，输出电压就是 12V×42%=5V。

    • 控制电路会实时监控输出电压，如果偏离目标值（5V），控制器会调整占空比，让电压恢复正常。

  • 公式：

    Vout=D×Vin

    （其中 D 是占空比， Vin是输入电压）

八、低压差线性稳压器

1. 什么是低压差线性稳压器？

  1. 原理概述：

    • 线性稳压器是一种通过调整串联在输入电源和负载之间的电子元件（如晶体管）的电阻来控制输出电压的装置。
    • 低压差（LDO）是指稳压器在输入电压比输出电压稍高（通常小于1V）的情况下依然能够正常工作。例如，AMS1117的典型压差为1.1V，这意味着如果你需要输出3.3V，那么输入至少需要4.4V。

  2. AMS1117的作用：

    • 将一个不稳定或较高的输入电压（如5V）转换为一个稳定的较低电压（如3.3V）。
    • 提供稳定的电源，避免电压波动影响电路的正常工作。

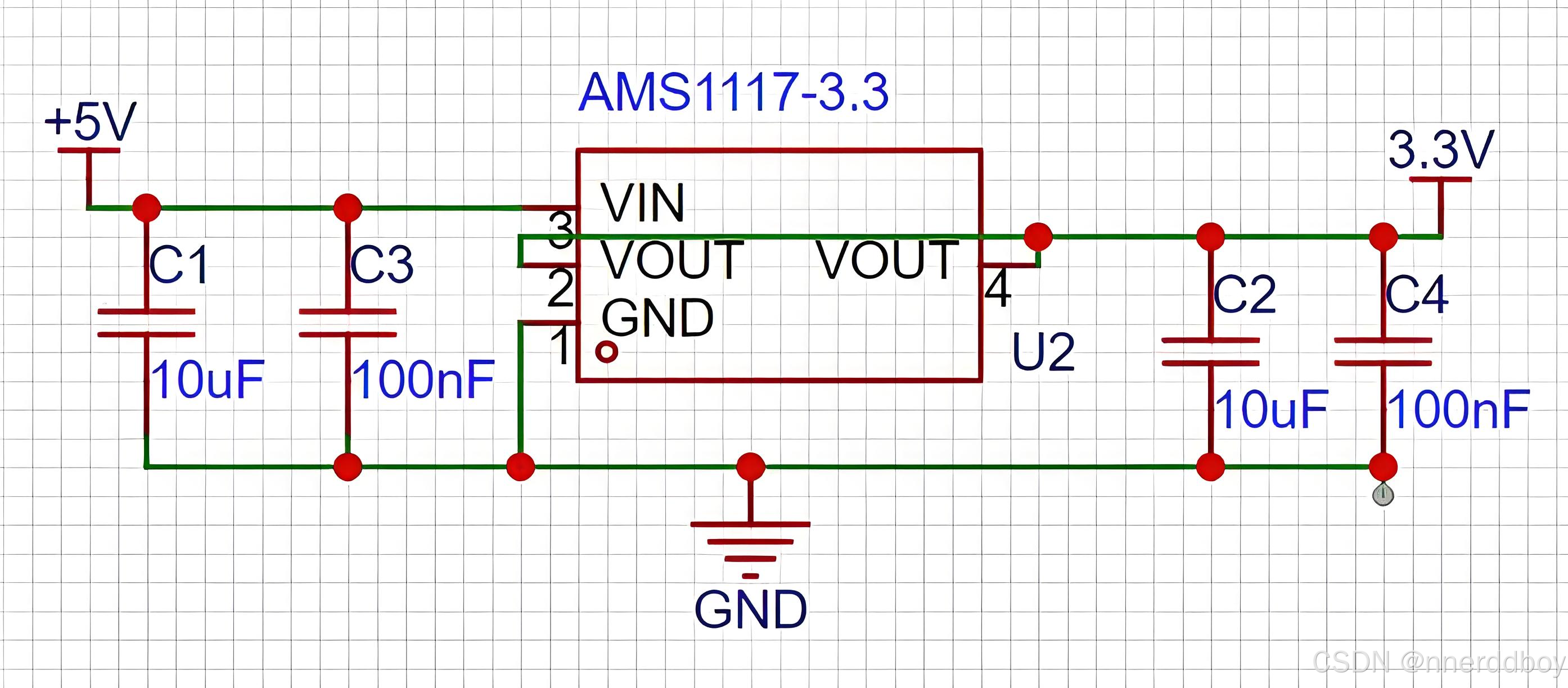

2. AMS1117典型应用电路

AMS1117的常见引脚配置为：

  • 输入（VIN）：接入较高的未稳压电压。
  • 输出（VOUT）：输出一个稳定的电压。
  • 地（GND）：连接到电路的公共地。
  • ADJ（可调型号专有）：在可调版本中用于设置输出电压（通过外接电阻分压）。
  • C1（输入端电容）：通常使用10µF的电容，用于滤除输入电源的高频噪声，稳定输入电压。
  • C2（输出端电容）：通常使用10µF的电容，用于稳定输出电压，滤除电路中的噪声。

3. AMS1117的内部工作原理

AMS1117内部由几个关键模块组成，分别是：

  1. 基准电压源：

    • 内部有一个基准电压（通常为1.25V），这是输出电压调节的基准点。
    • 基准电压是高精度的，确保输出电压稳定。

  2. 误差放大器：

    检测输出电压与基准电压之间的偏差，并以此控制内部的功率晶体管（PMOS或PNP型晶体管）。如果输出电压偏低，误差放大器会驱动晶体管导通更多电流，提高输出电压；反之则降低输出电流。

  3. 功率晶体管：

    • 功率晶体管位于输入电压和输出电压之间，起到可变电阻的作用。
    • 通过调节晶体管的导通程度，控制输出电压。

  4. 保护电路：

    AMS1117内置了过流保护和过温保护，避免因负载过大或温度过高导致损坏。

4. AMS1117的固定输出与可调输出

AMS1117有两种版本：

  1. 固定输出版本（如AMS1117-3.3、AMS1117-5.0）：

    • 输出电压固定为标称值（如3.3V或5V），不需要外接电阻。
    • 内部预设了分压电阻以调节输出电压。

  2. 可调输出版本（AMS1117-ADJ）：

    • 外部通过两个电阻（R1和R2）调节输出电压，公式如下：

      VOUT=VREF×(1+R2R1)

    • 其中 VREFVREF​ 是基准电压，通常为1.25V。

5. AMS1117的关键特性

  1. 低压差：

    AMS1117的压差典型值为1.1V。当输入电压比输出电压低于这个压差时，输出电压将无法维持稳定。

  2. 最大输出电流：

    AMS1117可以提供最大800mA的输出电流，但需要注意在大电流输出时会产生较大的功耗和热量。

  3. 效率：

    效率低于开关稳压器：AMS1117是线性稳压器，其效率由输出电压与输入电压的比值决定，例如，输入5V，输出3.3V时，效率为 3.3/5=66%。剩余的能量以热量的形式损耗。

  4. 散热：

    • 由于AMS1117内部的功率晶体管会将多余的电压（输入电压减输出电压）转化为热量，散热问题需要引起关注。
    • 功耗公式为：

      P=(VIN−VOUT)×IOUT

      例如，输入5V、输出3.3V、负载电流500mA时：

      P=(5−3.3)×0.5=0.85W

      如果功耗较大，需要为AMS1117添加散热片或增强PCB散热设计。

6. AMS1117降压电路的注意事项

  1. 输入电压范围：

    AMS1117的输入电压要求通常为输出电压加上压差，例如，输出3.3V时，输入需要至少4.4V。

  2. 输入与输出电容的选择：

    • 输入电容（C1）和输出电容（C2）是必须的，它们可以稳定电路，避免震荡。
    • 推荐使用10µF的陶瓷电容或钽电容，低等效串联电阻（ESR）的电容效果更好。

  3. 负载电流与散热：

    如果负载电流较大且输入电压远高于输出电压，会导致芯片发热严重。需要注意散热设计，例如通过PCB上的大面积铜箔帮助散热。

  4. 电路效率：

    AMS1117的效率较低，不适合大电流、大压差的场景。在这种情况下，建议使用开关稳压器（如DC-DC降压模块），效率会明显提高。

7. 总结与深入理解的建议

  • AMS1117的优点：

    • 电路简单：只需要输入电容和输出电容。
    • 噪声低：由于是线性稳压器，没有开关频率噪声。
    • 稳压性能好：输出电压非常稳定，适合对电源噪声敏感的场景。

  • AMS1117的缺点：

    • 效率较低：在输入电压远高于输出电压时，大量能量会以热量形式浪费。
    • 发热较大：需要注意散热设计。

AMS1117适合低功耗、输入电压与输出电压差较小的场景。如果需要在大电流或高压差条件下工作，则应考虑使用效率更高的开关稳压器。
