JFLASH添加新的芯片进行烧录程序

JFLASH烧录-添加新芯片

声明：该文档为借鉴博客园博主制作完成，博主文献连接：JFLASH烧录-添加新芯片 - 推动故事情节发展 - 博客园如侵权联系我删除！！！

该文档为后续开发有新的芯片加入做记录，方便以后添加新的芯片。

1、先安装好JLINK软件，如果没有去官网下载jlink，我这里为7.56。Software Development Tools by SEGGER – The Embedded Experts

2、使用JFLASH软件烧录对应的芯片，首先要在软件下，有对应的芯片安装包和芯片说明。如果已经有了，可以直接跳到第5步烧录软件，如果没有，继续以下操作。



例如这里需要，烧录的是一款APM32F00x芯片。

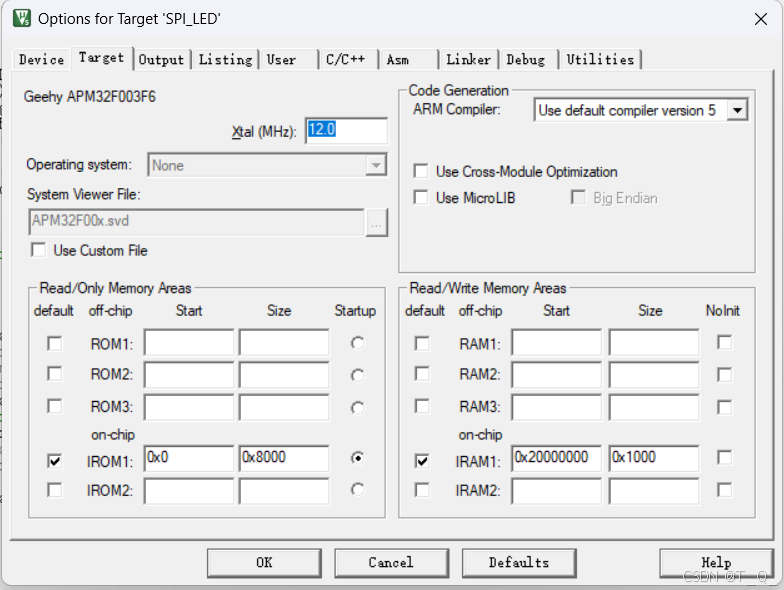

在使用Keil编写软件时，我们肯定已经安装过对应的驱动开发安装包了，在Keil下可以找到它。

D:\APP\KEILL\Geehy\APM32F00x_DFP\1.0.5\Flash。每个芯片都不一样，找到对应的APM32F00x_32.FLM。



3、找到JLINK软件安装的位置，一般情况把APM32F00x_32.FLM复制到..\Devices目录下，一般新建一个文件夹方便记录更改，如果有相应的芯片，也可以直接该文件夹下面，

记下路径，这里是..\Devices\（APM32\SPM32F00x\APM32F00x_32.FLM）。

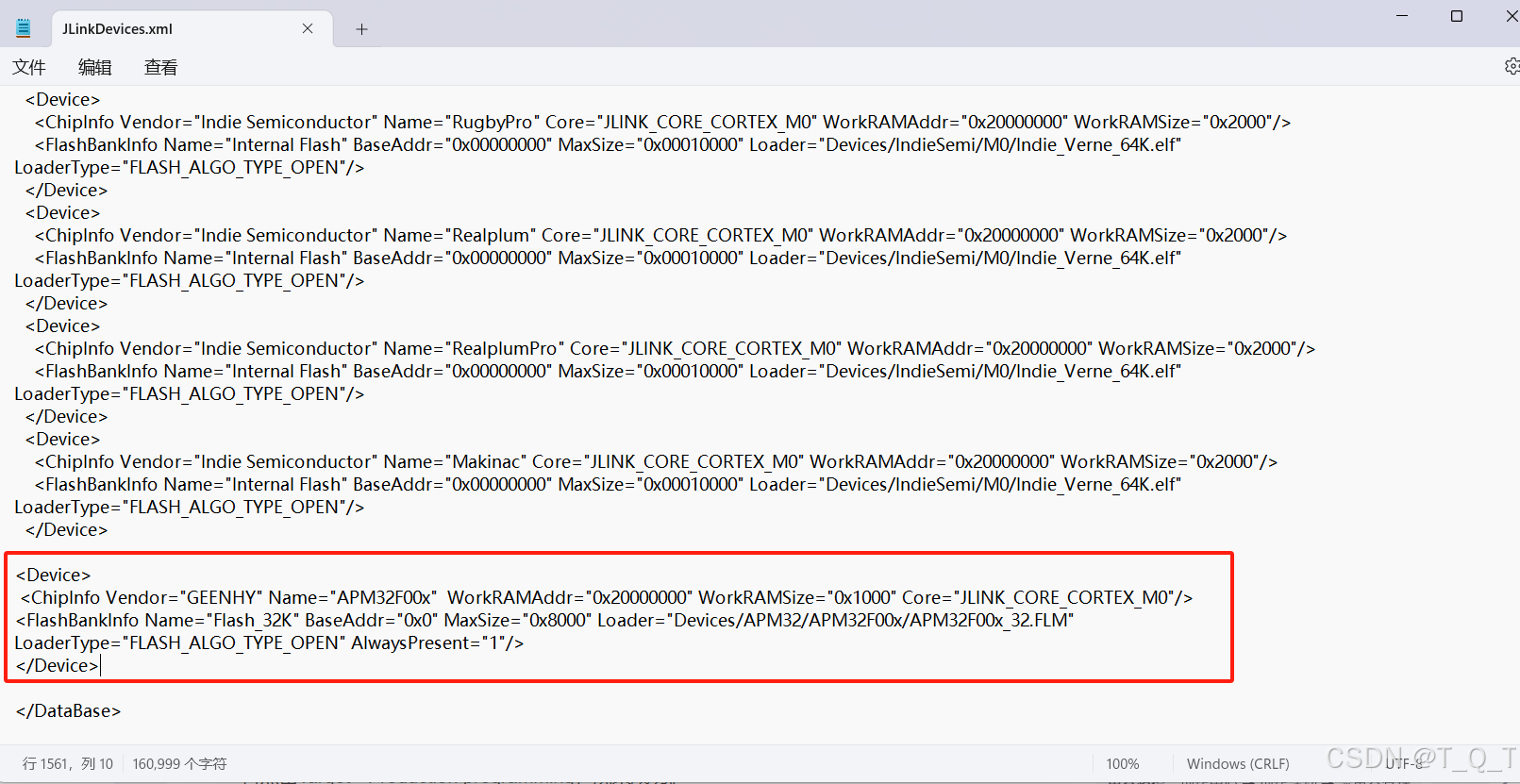

4、也是在JLINK软件安装的位置，找到JLinkDevices.xml文件，可以用记事本打开，加上这个芯片的说明。

<Device>
 <ChipInfo Vendor="GEENHY" Name="APM32F00x"  WorkRAMAddr="0x20000000" WorkRAMSize="0x1000" Core="JLINK_CORE_CORTEX_M0"/>
<FlashBankInfo Name="Flash_32K" BaseAddr="0x0" MaxSize="0x8000" Loader="Devices/APM32/APM32F00x/APM32F00x_32.FLM"
LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
</Device>



 内容描述：

<Device> *** </Device>  :Device必须成对出现,Device标签中包含对芯片信号的描述；



Vendor                   :芯片厂家的名字；

Name                     :芯片的具体型号；

Core                       :芯片的内核,这个必须是JLink支持的内核之一，这里是JLINK_CORE_CORTEX_M0;

WorkRAMAddr      :芯片RAM的起始地址；

WorkRAMSize       :芯片RAM的大小;

Aliases                   :同系列的相同RAM和FLASH的型号；这里没写

JLinkScriptFile       :高级用法,有些芯片操作比较特殊,可以通过脚本去实现；这里没写

FlashBankInfo       :描述芯片的Flash信息,有多块flash的话,每块对应一个FlashBankInfo；这里没写

Nameflash             :Nameflash的名字,名字可以随便起；

BaseAddr              :flash的起始地址,可以在用户手册里找到

MaxSize                :flash的大小,可以在用户手册里找到

Loader                   :flash烧录的算法,segger官方的是.elf格式,.flm是ARM的格式。这个路径可以是绝对地址也可以是相对地址,相对地址的话是从JLinkDevices.xml所在的路径为起始地址。

LoaderType           :必须是12.5.4.1 Attribute values - LoaderType中列出的类型之一,目前只有FLASH_ALGO_TYPE_OPEN一个类型,而*.flm是支持这个类型的

AlwaysPresent      :指示这个块flash是不是一直存在,本文是内部flash,当然一直存在

想RAM或者Flash等还要去查找，可以直接在Keil里面看到



最后结果，配置就完成了。

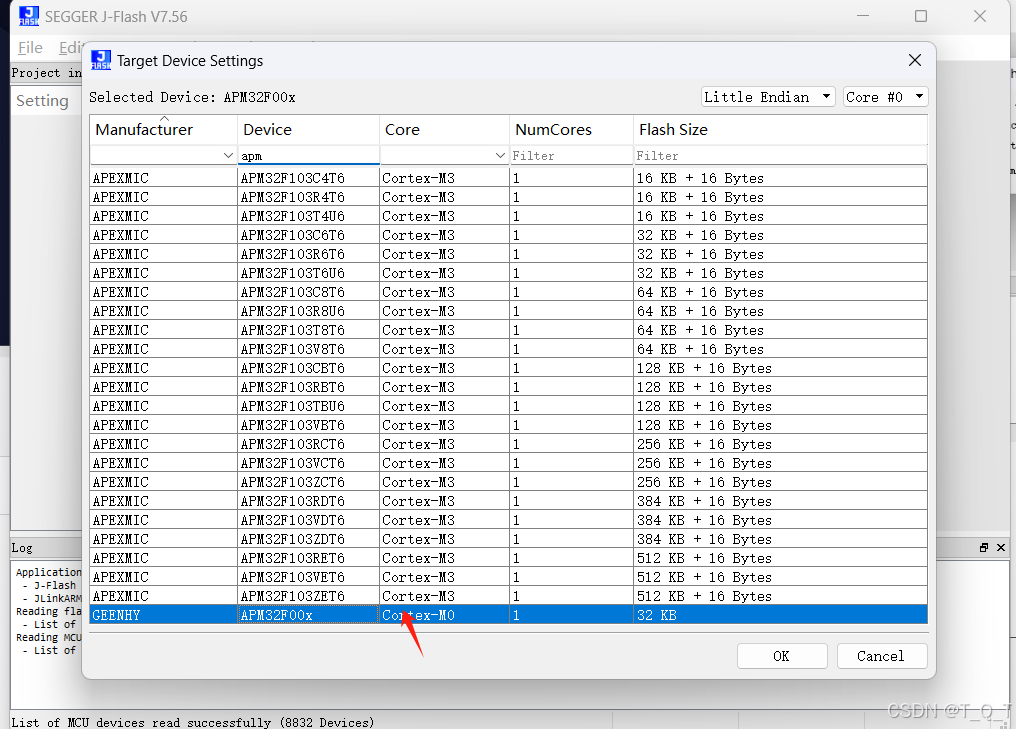

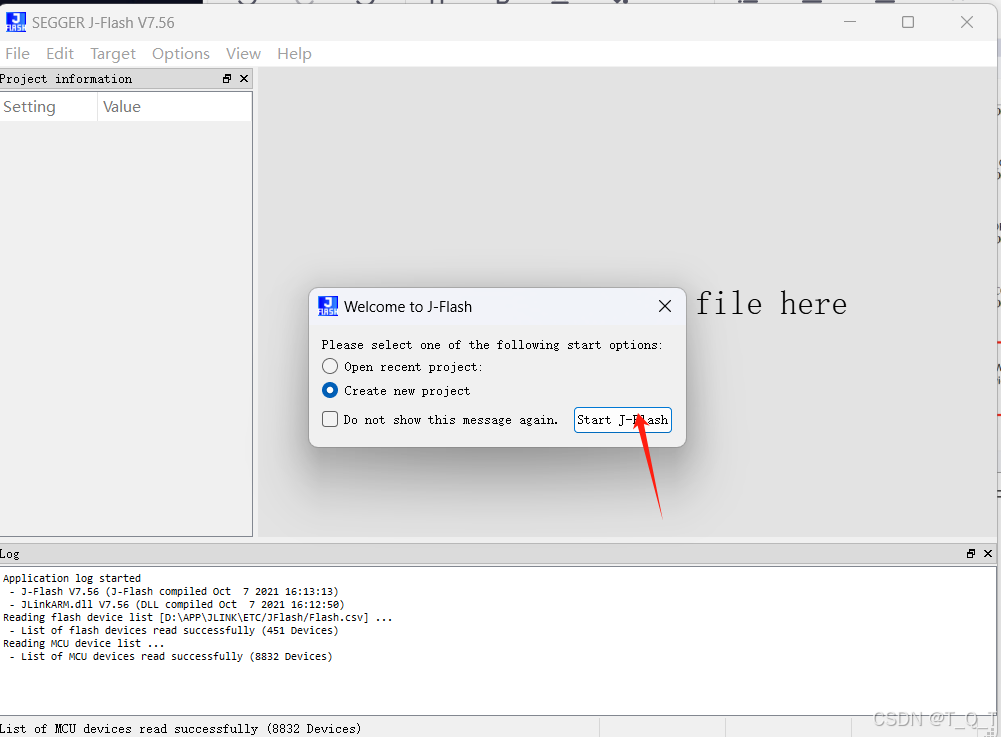

5、JLINK安装路径下有jflash驱动exe，打开JFLASH软件，左上角File->New Project，再选择Target Device，选中需要的芯片。

6、连接JLINK烧录器，接好烧录线

点击Target->connect，提示连接成功。

点击File->Open data file打开需要烧录的软件

再点击Target->Production programming，烧录成功。

此外该方法也适用于jlink的RTT打印功能
