Jlink J-Flash烧写 S3C2440 nor Flash 程序

最新推荐文章于 2024-05-24 14:05:58 发布

zhujunfengx

最新推荐文章于 2024-05-24 14:05:58 发布

阅读量546

点赞数

CC 4.0 BY-SA版权

文章标签： arm开发

本文链接：https://blog.youkuaiyun.com/zhujunfengx/article/details/132254156

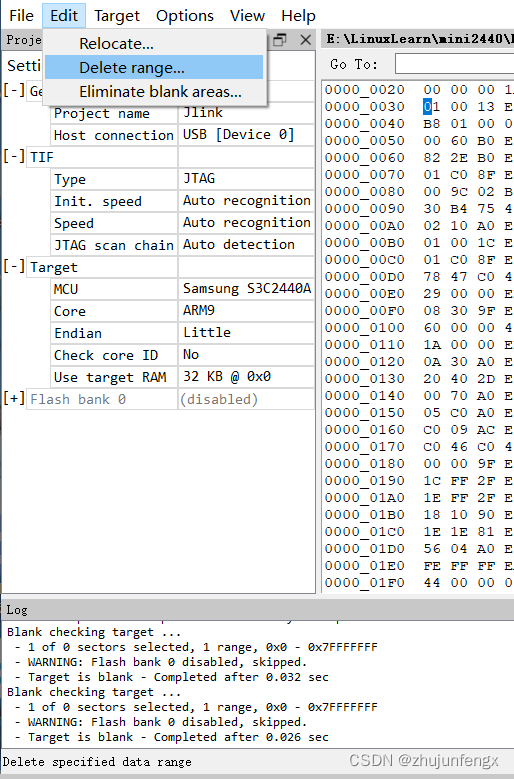

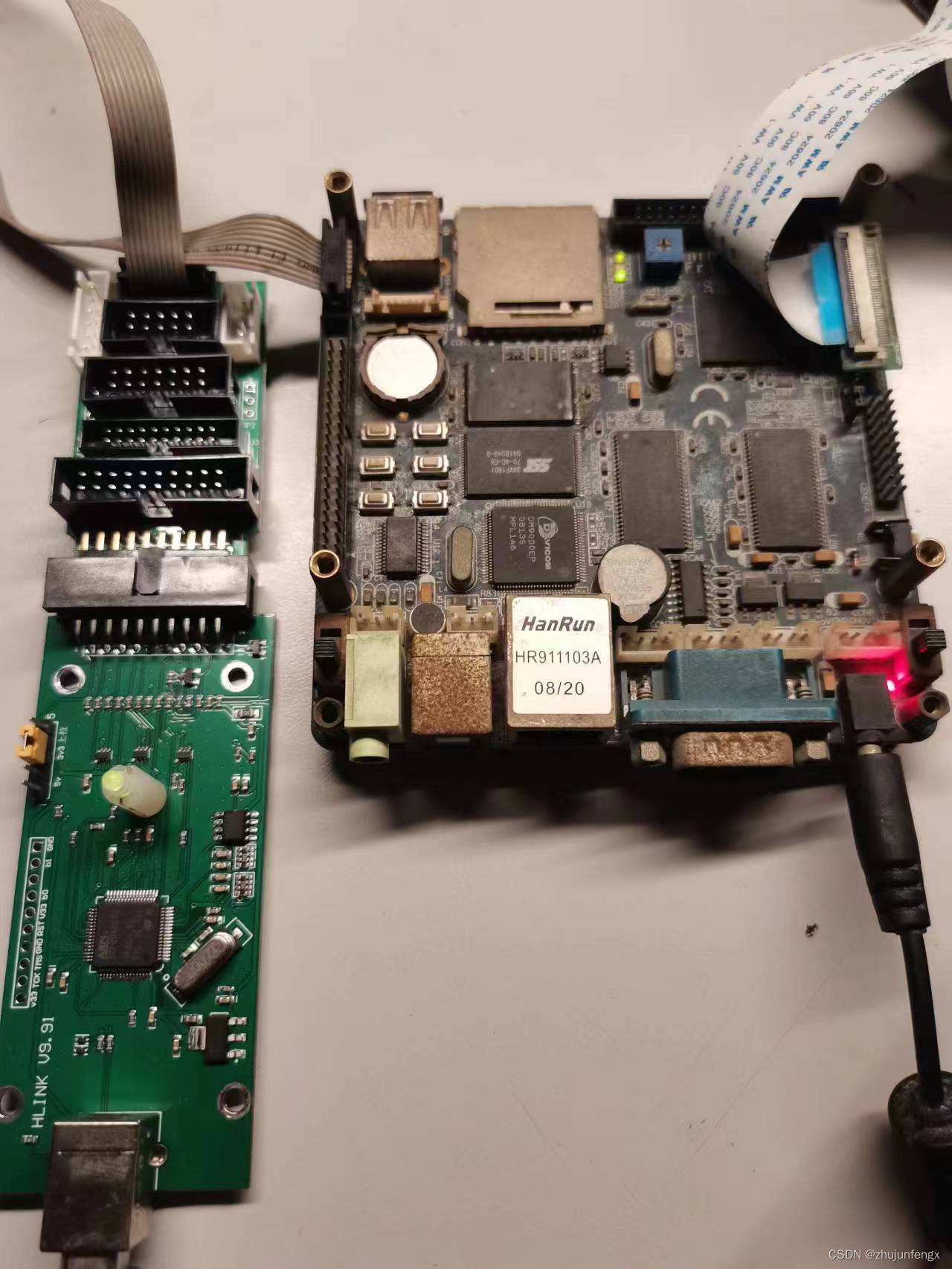

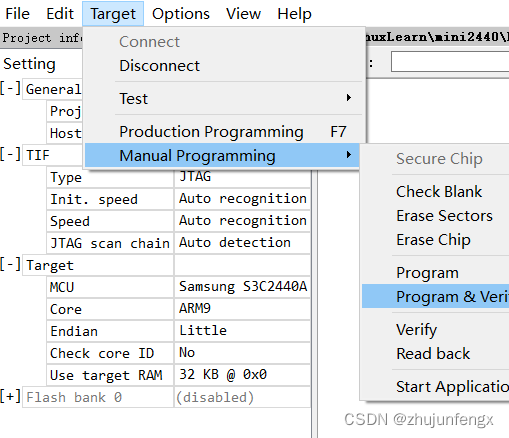

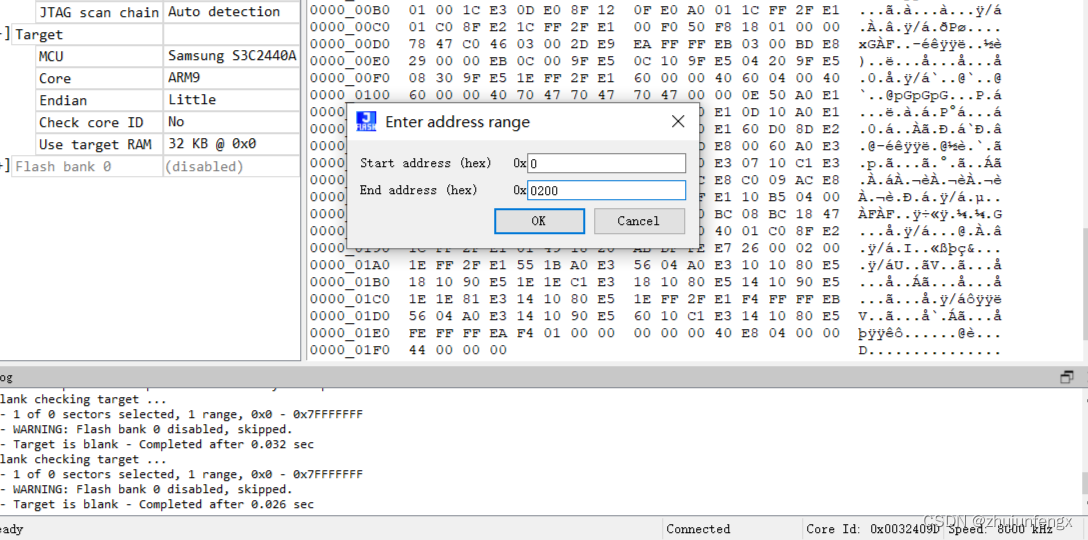

本文介绍了如何通过IDE编写程序点亮S3C2440板子上的LED灯，然后使用J-Flash工具将编译后的Hex代码烧录到mini2440的Nor Flash中。详细步骤包括新建S3C2440项目，设置烧录地址范围，以及烧录和复位重启后的效果展示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、用IDE编写程序，点亮mini2440 GPIOB5和GPIOB6引脚上的LED灯。程序如下：

#include <s3c2440.h>
int main(void){


 GPBCON= (GPIOB_OUTPUT<<CON_GPIOB5)|(GPIOB_OUTPUT<<CON_GPIOB6)|(GPIOB_OUTPUT
