利用Jflash通过SWD接口烧录SPI flash

一、目的

        用于量产的spi flash 的烧录bin文件，如UI，字库等。

二、操作

2.1.算法制作

        参考：MDK下载外部SPI FLASH算法制作

注意：上面的2.3章，需要屏蔽掉Verify、BlankCheck这两个函数，仅Jflash需要屏蔽（因为我也不知道Jflash为什么一直在验证失败），MDK正常使用。

2.2.添加算法

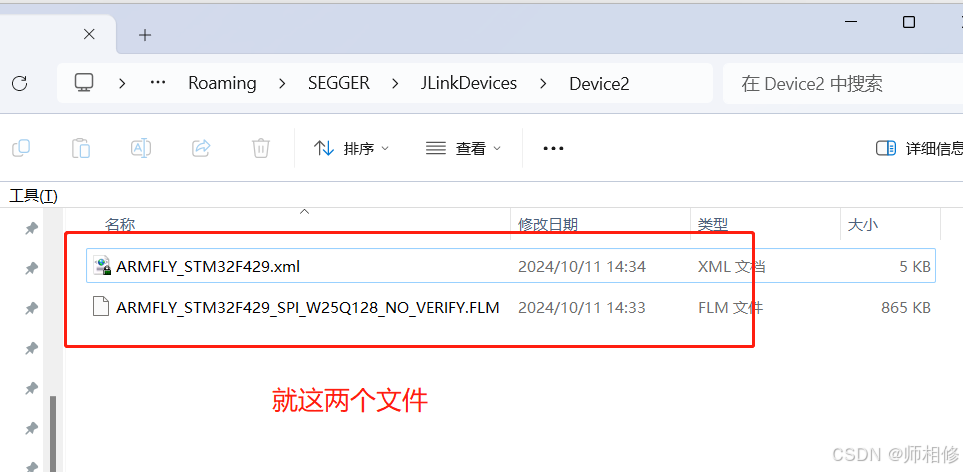

        将生成的.FLM文件（如ARMFLY_STM32F429_SPI_W25Q128_NO_VERIFY.FLM）放入jfalsh的目录C:\Users\Callen\AppData\Roaming\SEGGER\JLinkDevices\Device2，我用的是V7.82的版本JLinkDevices\Device2这是我自己建立的管理文件夹。

参考：（新旧版本的jflash添加方法都有）Jlink新版驱动安装目录无JLinkDevices.xml添加新器件方法_xml_onlyloveonlyu-GitCode 开源社区



2.3.编写xml文件

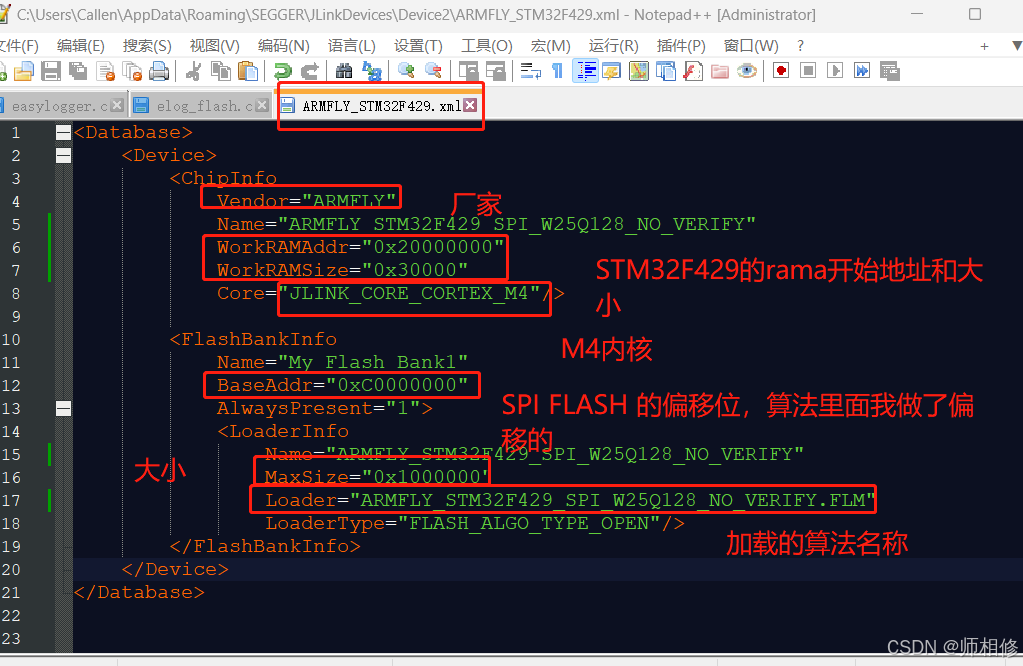

        这文件是jflash找到算法的依据，解释如下图：

<Database>
    <Device>
        <ChipInfo
            Vendor="ARMFLY"
            Name="ARMFLY_STM32F429_SPI_W25Q128_NO_VERIFY"
            WorkRAMAddr="0x20000000"
            WorkRAMSize="0x30000"
            Core="JLINK_CORE_CORTEX_M4"/>

		<FlashBankInfo
            Name="My Flash Bank1"
            BaseAddr="0xC0000000"
            AlwaysPresent="1">
            <LoaderInfo
                Name="ARMFLY_STM32F429_SPI_W25Q128_NO_VERIFY"
                MaxSize="0x1000000"
                Loader="ARMFLY_STM32F429_SPI_W25Q128_NO_VERIFY.FLM"
                LoaderType="FLASH_ALGO_TYPE_OPEN"/>
		</FlashBankInfo>
    </Device>
</Database>

完成时截图：

三、下载

1.打开jflash.exe

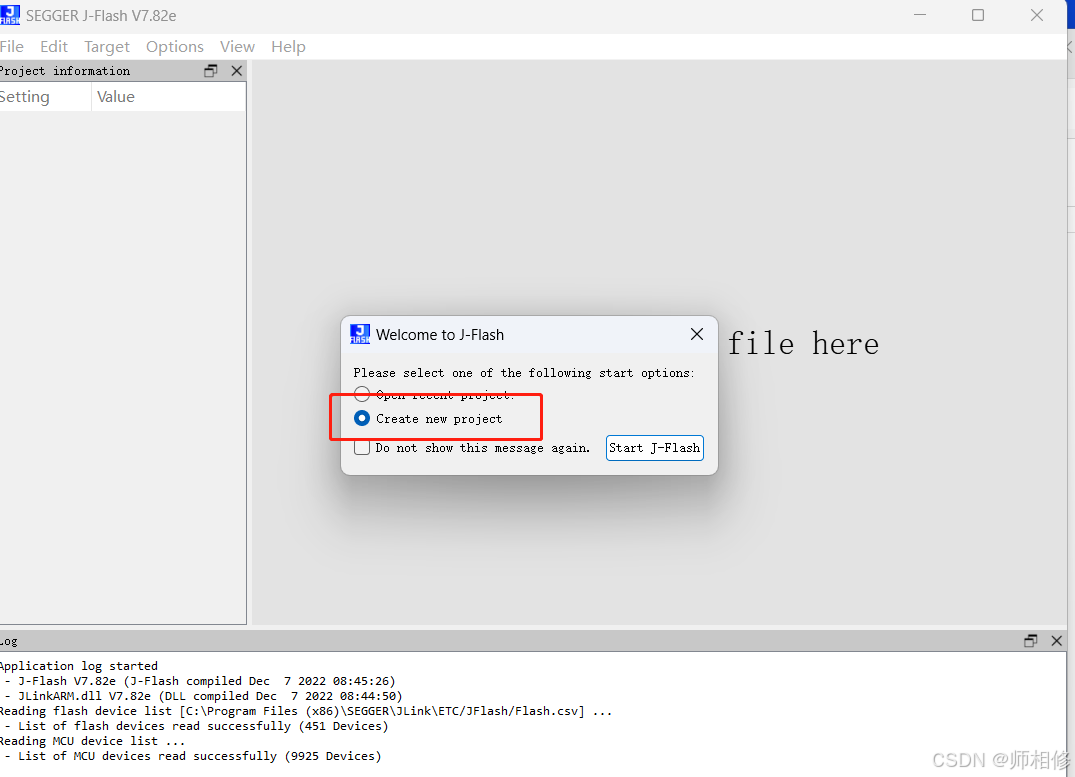

2.新建工程

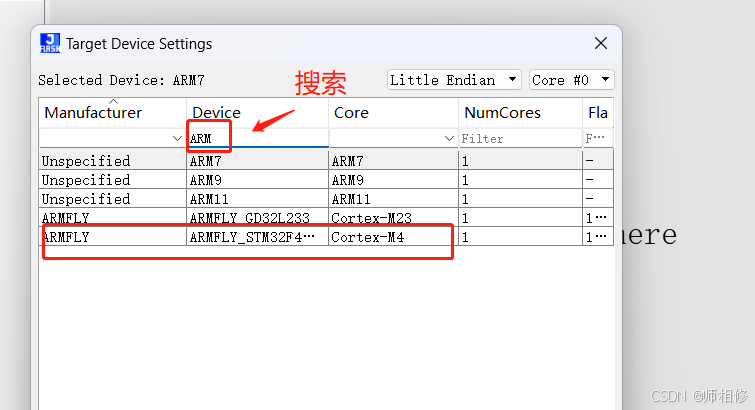

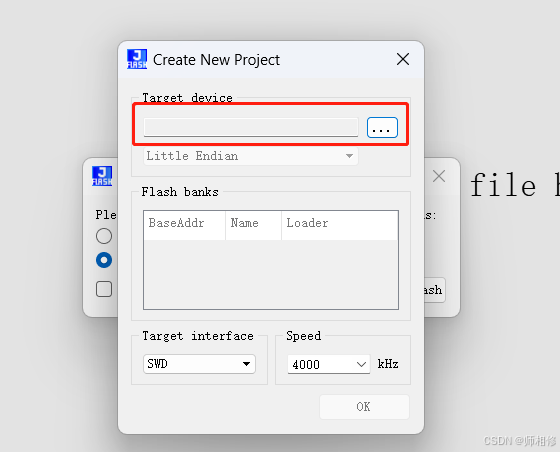

3.选择算法

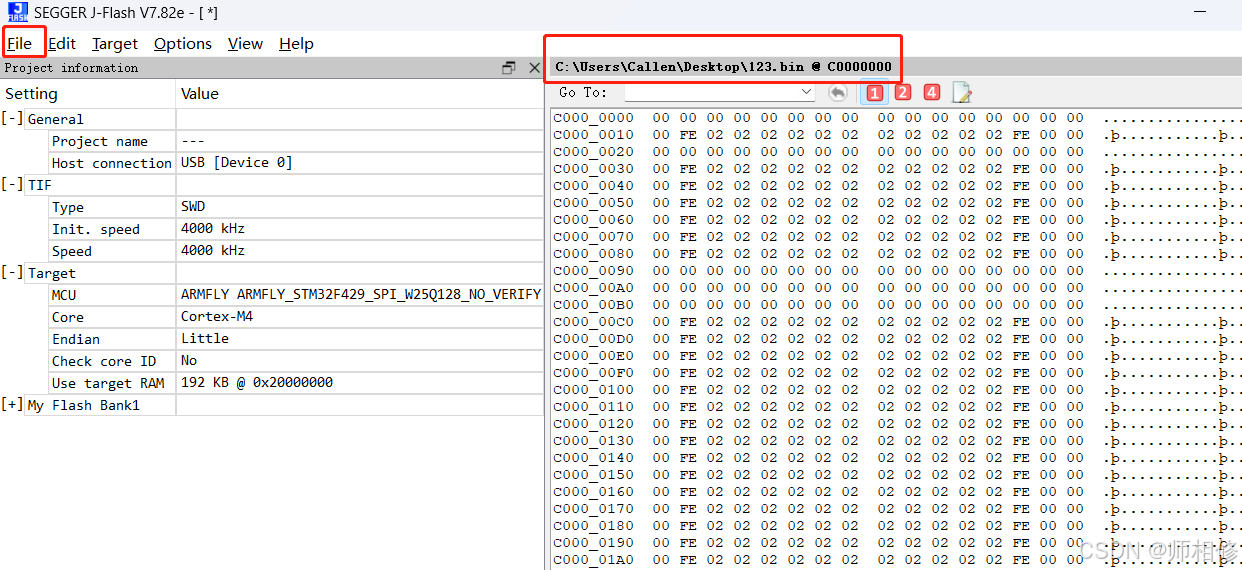

4.打开要下载的bin文件

5.测试spi flash 的内容

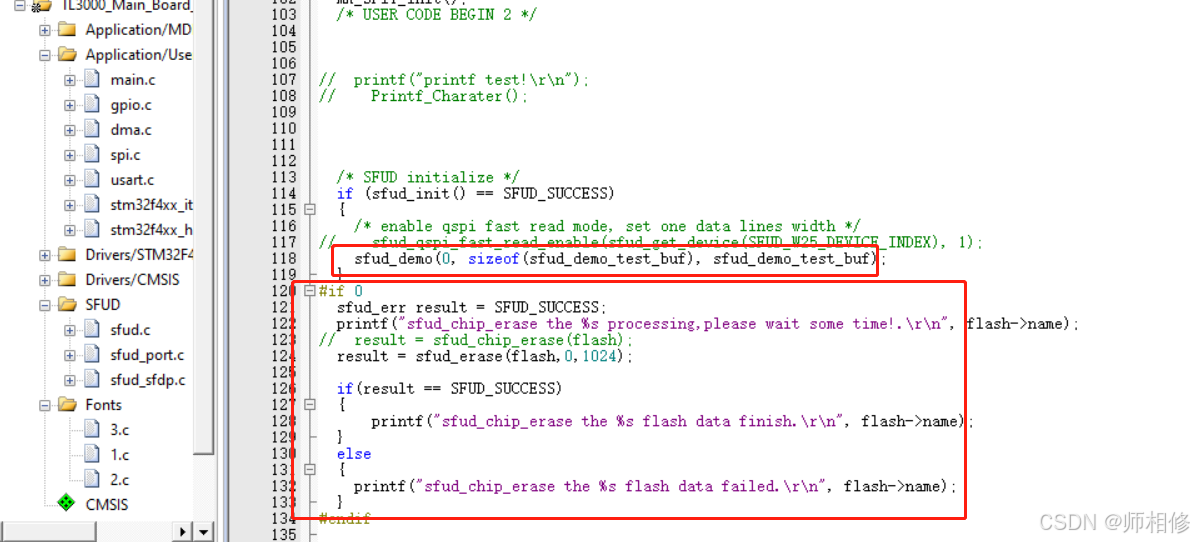

我用的是MDK算法里面的测试模板，先擦除扇区，然后再读前面1024字节。（这个地方可以任意测试方法）

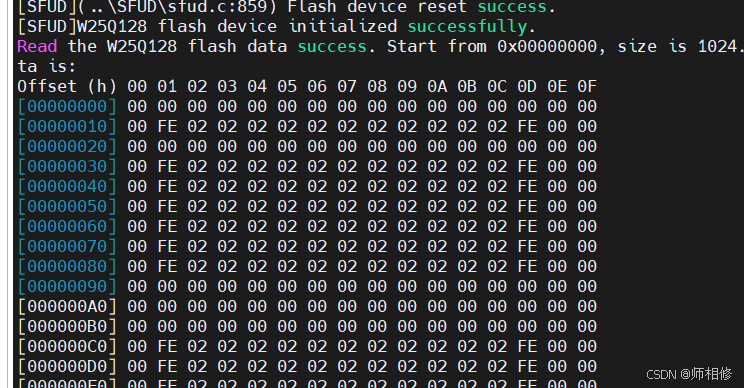

这是我擦除后打印出来的：

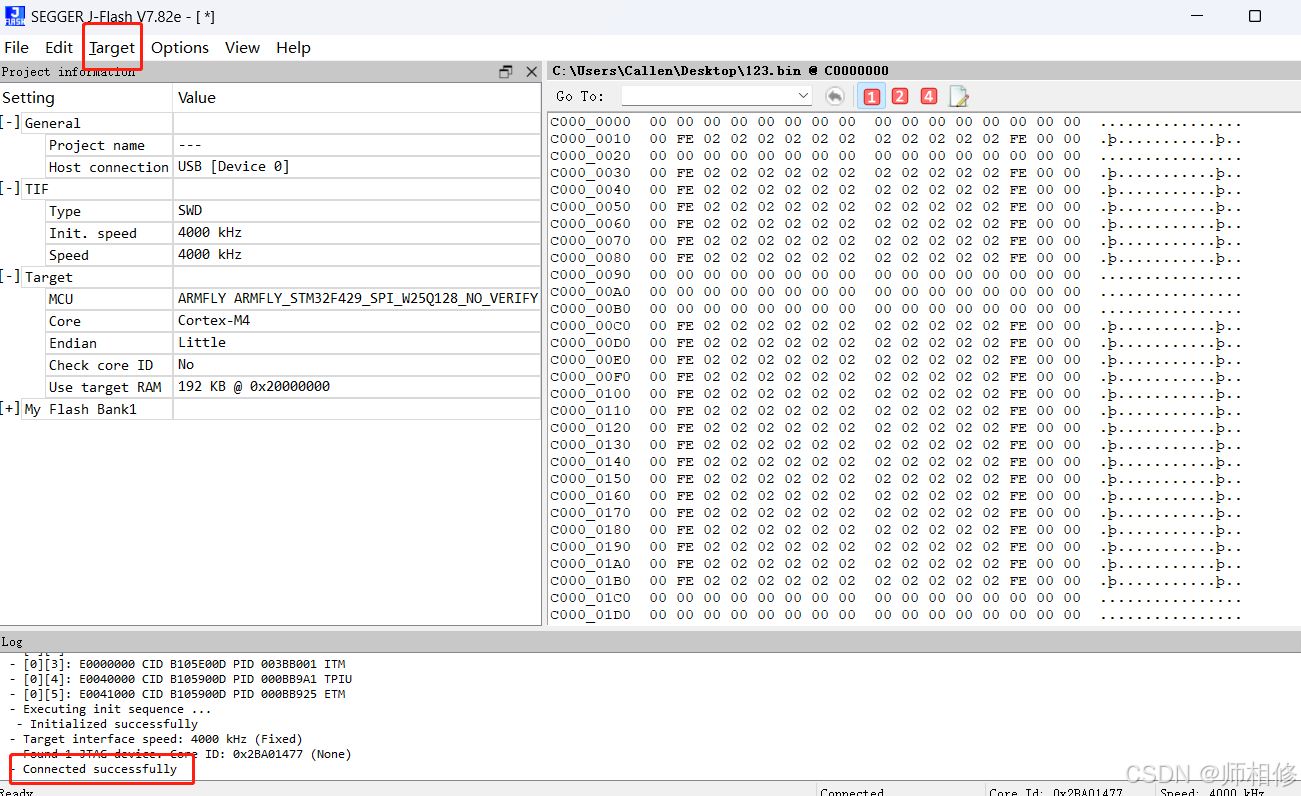

6.连接芯片

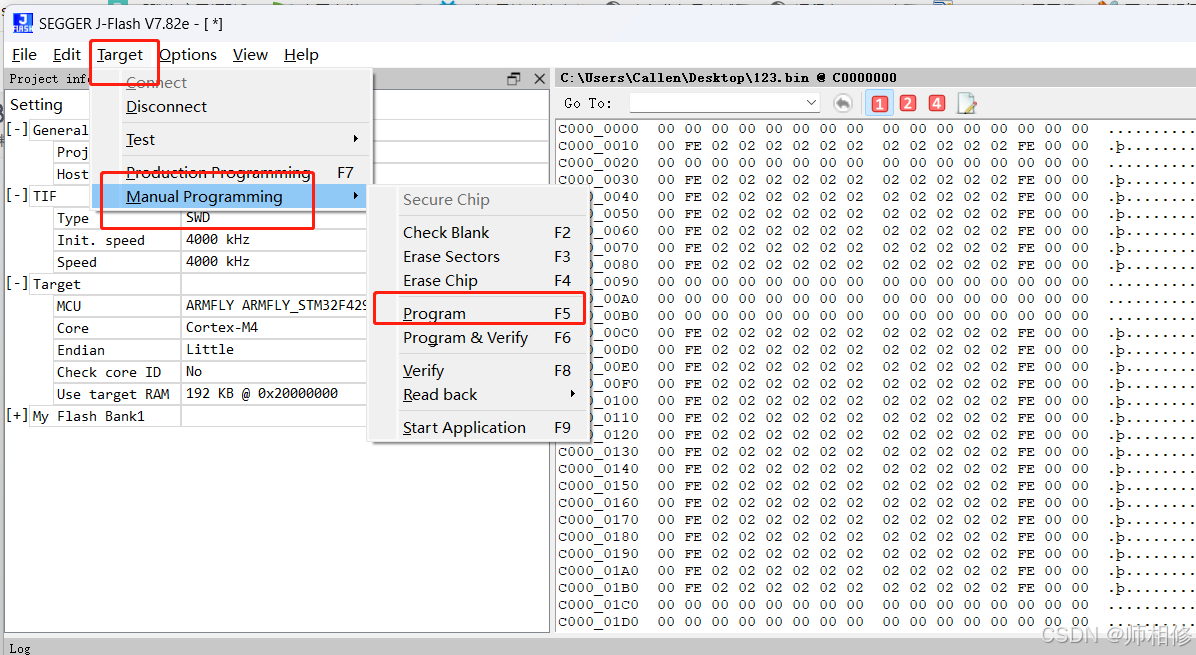

7.烧录芯片

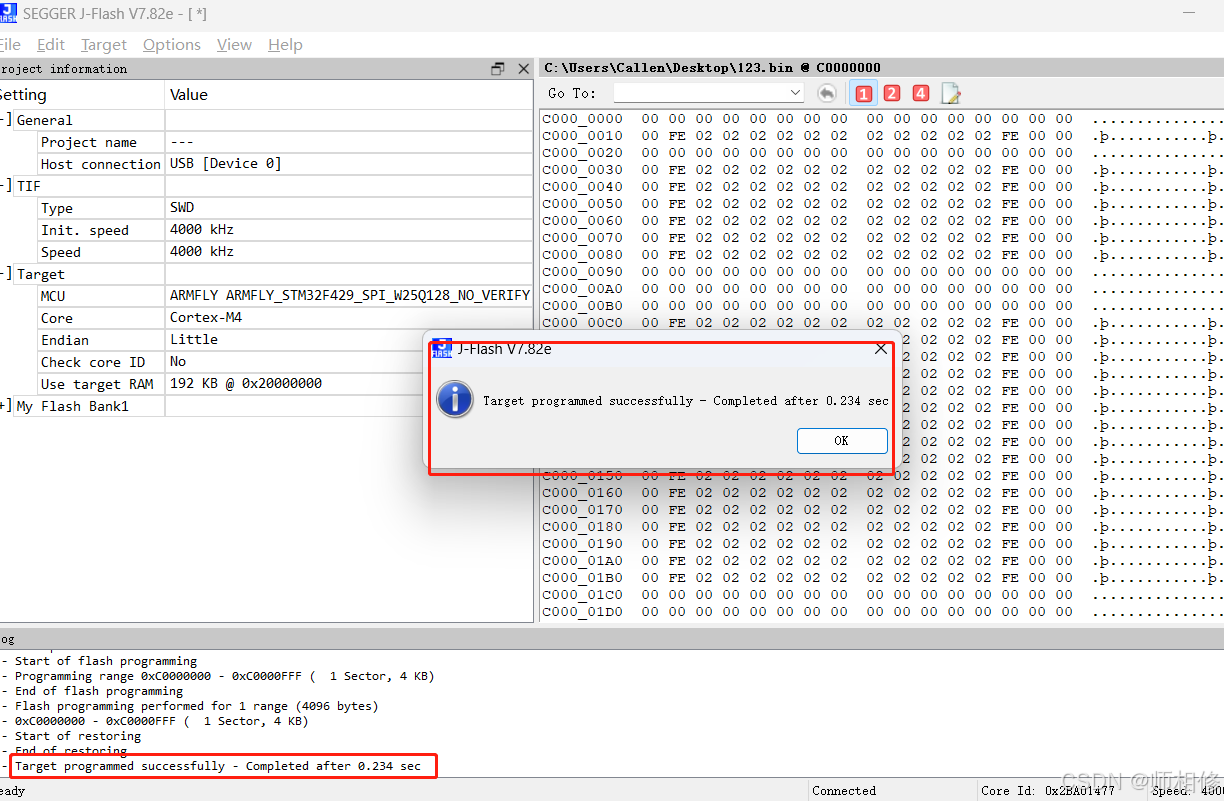

烧录完成

重新测试

好了，这里读出来的数据和bin文件是一致的，证明成功了！
