建立时间与保持时间，建立冗余量与保持冗余量

1、建立保持余量公式总结：

建立余量公式setup slack= 数据锁存时间 - 数据抵达时间

数据抵达数据 data arrival time = 启动沿 + tclk1 +tco +tdata

数据获取时间 data required time = 锁存沿 + tclk2 -tsu=理想的建立关系 + tclk2-tsu

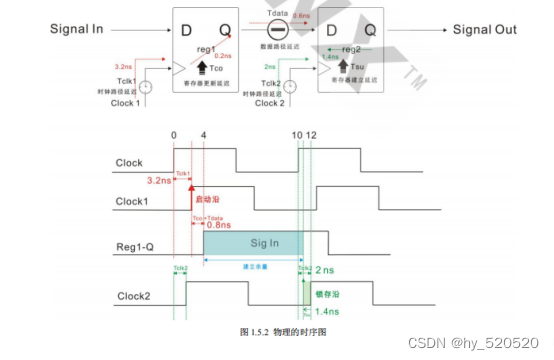

 例图：

保持余量公式（复杂版）

保持余量hold slack = 数据保持时间 - 数据获取时间

数据保持时间data hold time = 启动沿 + tclk1 +tco +tdata +数据周期

数据获取时间data required time = 锁存沿 + tclk2 + th

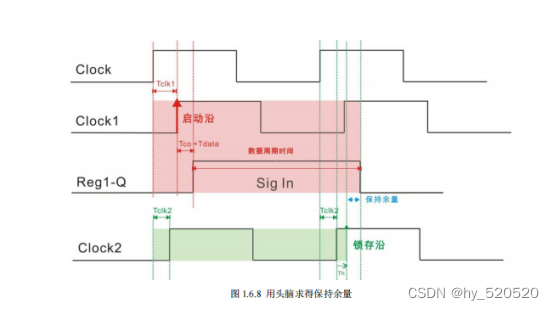

 例图：红色 — 绿色

保持余量公式（简单版）

保持余量hold time = 数据抵达时间 - 数据获取时间

数据抵达时间data arrival time = 启动沿 + tclk1 +tco +tdata

数据获取时间data required time = 锁存沿 + tclk2 +th= 理想的保持关系 + tclk2 +th

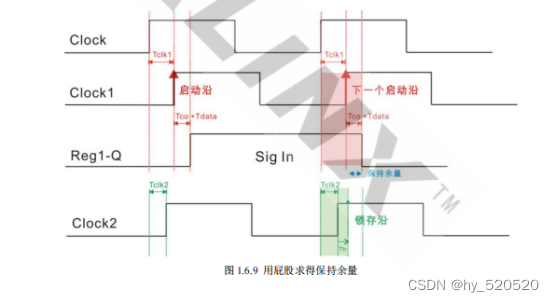

例图：红色 — 绿色

Tclk：clk到达reg的延时

Tco：寄存器内部将数据从D端发送到Q端所需要的最小持续时间。

Tdata：第一级寄存器的Q端到第二级寄存器的D端的物理总线的延时。

Tsu：建立时间。

Th：保持时间。

2、建立时间与保持时间

1）定义

建立时间Tsu：寄存器将数据从D端锁存数据前，数据需要准备好的最小准备时间。

保持时间Th，寄存器在D端锁存数据后，数据还需要保持的时间叫做最小确保时间。

如果这两个时间不满足的话，输入的数据不能打入寄存器。

2）Tsu和Th与建立余量和保持余量有关，因为这两个余量必须>=0，所以由建立余量公式和保持余量公式得到：

理想状态下(无时钟延迟)：

Tsu <= 时钟周期 - Tco - Tdata （这两个Tco和Tdata是前一级寄存器的）

Th <= Tco - Tdata（这两个是所求哪一级寄存器的保持时间的寄存器的属性）

———————————————————————————————————————————

！！！以上括号里的均为个人理解，如有不对请指出，^-^。

———————————————————————————————————————————
