一、实验要求：使在同一 VLAN 里的计算机能跨交换机进行相互通信，而在不同 VLAN 里的计算机系统不能进行相互通信。

二、拓扑图如下：

三、具体实验步骤：

sw0交换机配置：

switch0>enable --进入特权模式
switch0#config t --进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
switch0(config)#hostname sw1 --修改交换机名为sw1
sw0(config)#vlan 2 --创建并进入vlan 2端口
sw0(config-vlan)#vlan 3 --创建并进入vlan 3 端口
sw0(config-vlan)#exit --返回上一级
sw0(config)#interface f0/11 --进入f0/11端口
sw0(config-if)#switchport mode access --端口模式改为access模式
sw0(config-if)#switchport access vlan 2 --将f0/11端口划入到vlan 2 下
sw0(config-if)#interface f0/12 --进入f0/12端口
sw0(config-if)#switchport mode access --端口模式改为access模式
sw0(config-if)#switchport access vlan 3 --将f0/12端口划入到vlan 3 下
sw0(config-if)#interface f0/1 --进入f0/1端口
sw0(config-if)#switchport mode trunk --将f0/1改为trunk模式，这是实现跨交换机vlan通讯最重要的一部

S1(config-if)#end --返回到特权模式

sw1交换机配置：

Switch1>enable --进入特权模式
Switch1#config terminal --进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname sw1 --修改交换机名为sw1
sw1(config)#vlan 2 --创建并进入vlan 2端口
sw1(config-vlan)#vlan 3 --创建并进入vlan 3端口
sw1(config-vlan)#exit --返回上一级
sw1(config)#interface f0/13 --进入f0/13端口
sw1(config-if)#switchport mode access --将端口模式改为access模式
sw1(config-if)#switchport access vlan 2 --将f0/13端口划入到vlan 2下
sw1(config-if)#interface f0/14 --进入f0/14端口
sw1(config-if)#switchport mode access --将端口模式改为access模式
sw1(config-if)#switchport access vlan 2 --将f0/2端口划入到vlan 2下

sw1(config-if)#interface f0/15 --进入f0/15端口
sw1(config-if)#switchport mode access --将端口模式改为access模式
sw1(config-if)#switchport access vlan 3 --将f0/2端口划入到vlan 3下
sw1(config-if)#interface f0/1 --进入f0/1端口
sw1(config-if)#switchport mode trunk --将端口模式改为trunk模式，这是跨交换机vlan通讯最重要的一部
sw1(config-if)#end --返回特权模式

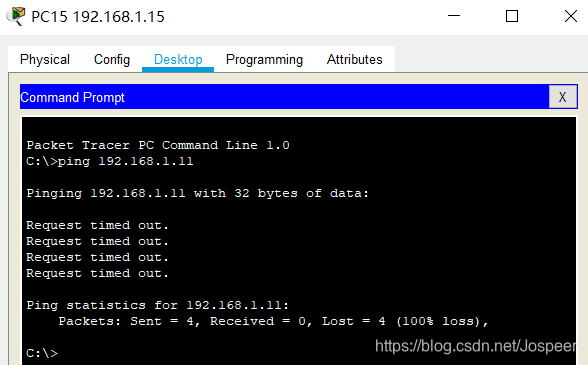

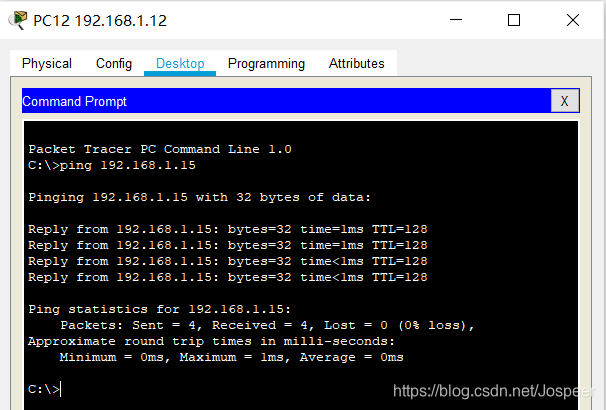

四、验证同vlan下的两台主机是否互通：

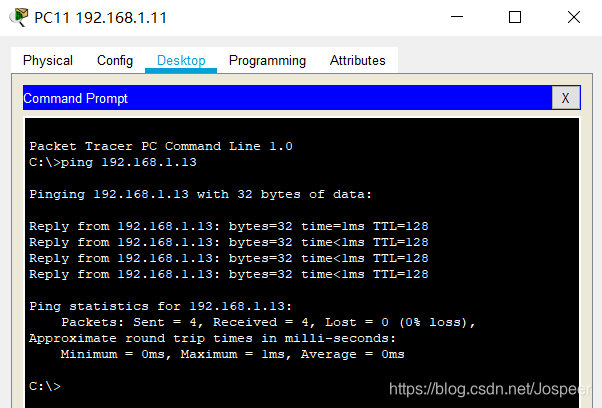

vlan 2下的PC11和PC13:
