示波器的校验和李萨如图形

李萨如图形：又称利萨茹图形，莉萨如曲线，或鲍迪奇曲线由在互相垂直的方向上的两个频率成简单简谐振动所合成的规则的，稳定的闭合曲线。可以比较两个信号之间的频率比，当一个信号的频率为已知时，就可以测出另一个信号的频率，能直观的观察出波形，测量相对准确。

1.示波器的校准
（a）插示波器电源线打电源关电源指示灯亮，约20s后显示屏上显示出光迹，若60s后仍然为出现光迹，应检查各开关及旋钮位置是否正确。
（b）调节辉度及聚焦旋钮，使光迹亮度适中，且最清晰。
（c）调节基线旋钮使扫描线与水平刻度线平行
（d）微调／扩展控制关旋钮顺时针旋转校准位置，测量前应探极进行检查校波：探极接示波器校波输端、调整探级校孔补偿电容直屏幕显示波。

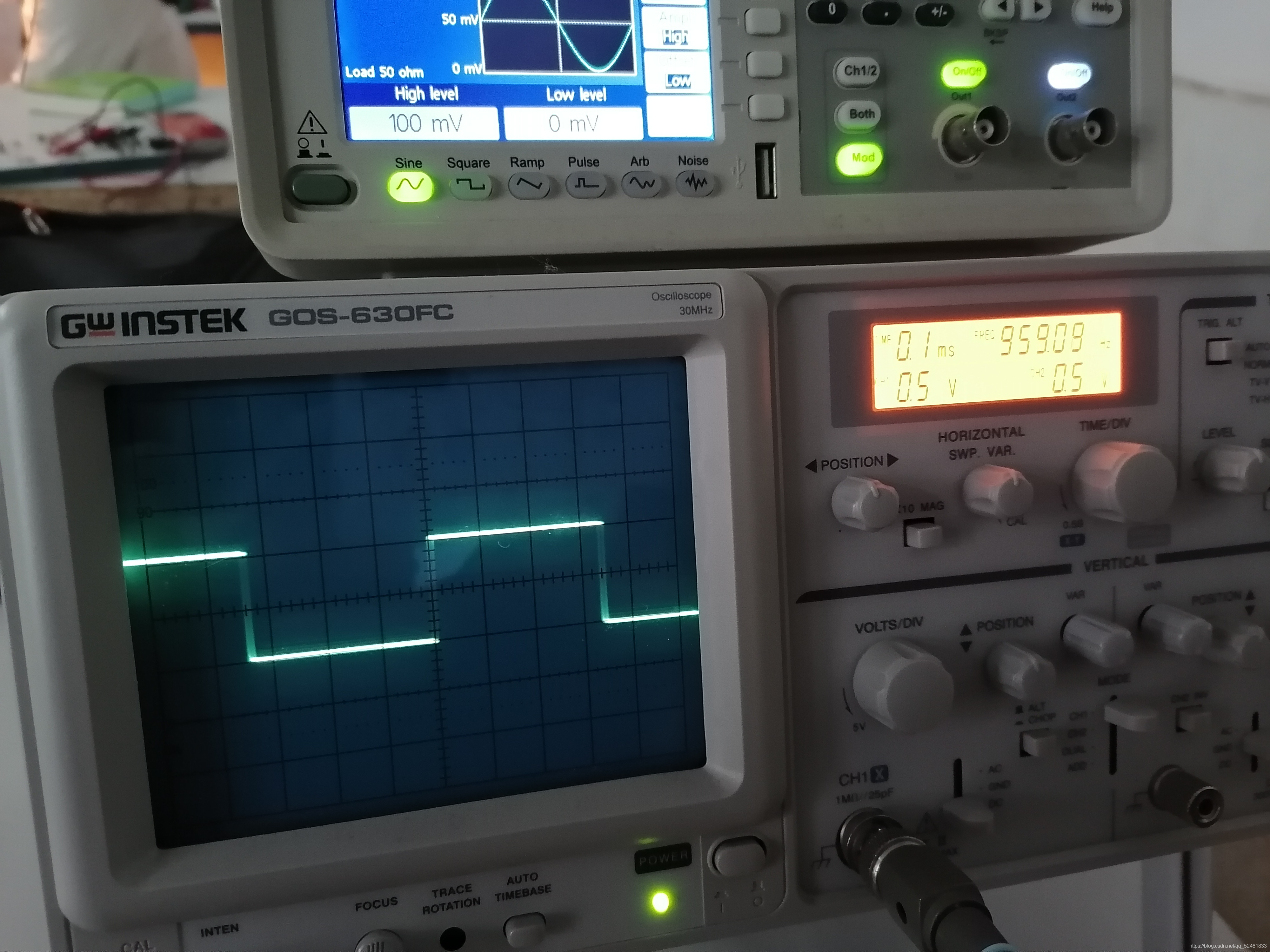

方波图像

2.输入通道，选择CH1,CH2任意一个作为触发信号源，使用一根线将信号发生器与示波器连接，打开信号发生器CH1(CH2)通道开关，调试出正弦波，图形会因信号发生器不同选择的波形转换。
正弦波图像

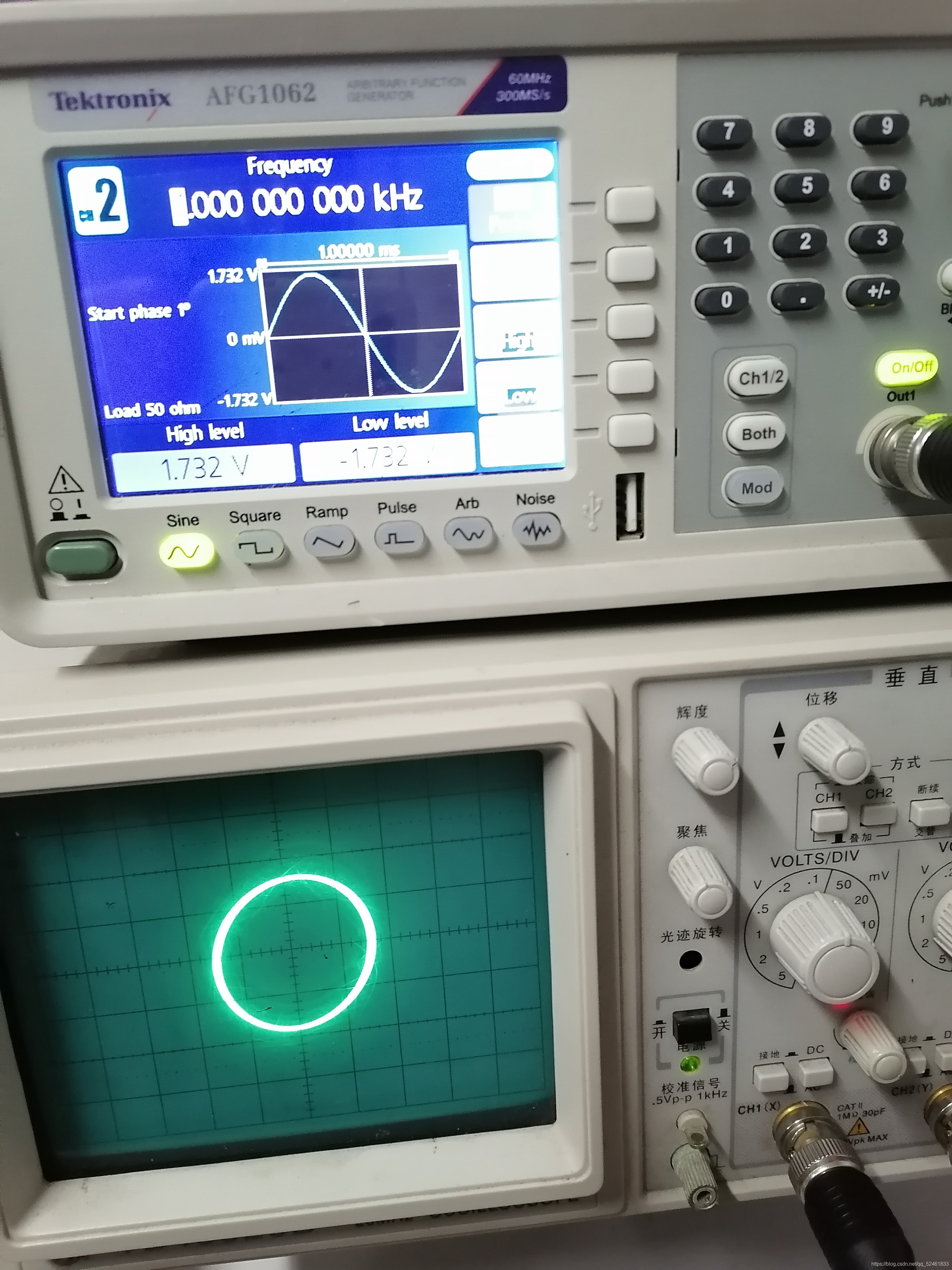

3.李萨如图形使用第二根线连接示波器和信号发生器，打开信号发生器通道CH2(CH1)开关，示波器屏幕将出现两条线，将示波器置X-Y工作方式，被测信号输入Y轴，标准频率信号输入“X轴外接”。慢慢改变标准频率，使者两个信号频率成整数倍时，就会在光屏上形成稳定的李萨茹图形。图形随着二个信号频率的比值改变
4.注意事项
（a）观察李萨如图形时，通过自用信号发生器的频率微调旋钮，使李萨如图形尽可能稳定时，再测量y轴和x轴的切点数。
（b）在读取数据时一定要认真，尽量减小因人为因素导致的误差，并且在使用示波器测量信号前，先把聚焦调整好，以免造成读数误差。

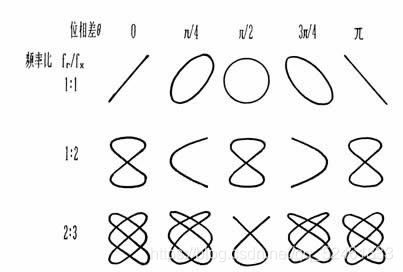

常见的李萨如图形
