FPGA偶分频（6分频）

注意：下面是本人的学习笔记，如有问题请留言。

分频器是数字系统中最常见的基本电路之一。分频就是将输入信号的频率变成成倍地低于输入频率的输出信号。

50MHZ，6分频后输出信号频率为8.333333MHZ

有两种方法：分频法和降频法。

分频法（占空比50%）编程：

module  divider
  (
  input     clk,
  input     rst,

  output   reg   clk_6
  );

  reg [1:0] cnt;

always@(posedge clk or negedge rst)
  if(rst == 1'b0)
    begin
    cnt <= 3'b0;
    clk_6 <= 1'b0;
    end
  else  if(cnt == 3'd2)
    begin
      cnt <= 3'b0;
      clk_6 <= ~clk_6;
    end
  else
    cnt <= cnt + 3'b1;


  endmodule

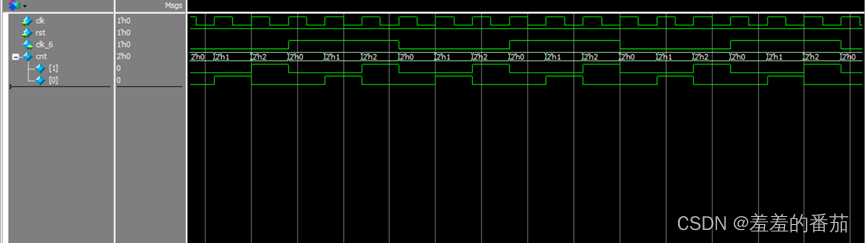

仿真波形：

降频法（占空比1/6）编程：

module  divider
  (
  input     clk,
  input     rst,

  output   reg   clk_6
  )
