FPGA的学习:6分频的实现

本文详细介绍了如何使用Verilog在FPGA中实现6分频的系统。通过编写模块divider_six,利用计数器cnt进行时钟分频,并在时钟的特定位置产生分频脉冲标志信号clk_flag。同时,还提供了仿真文件tb_divider_six的代码,模拟系统时钟以验证6分频设计的正确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

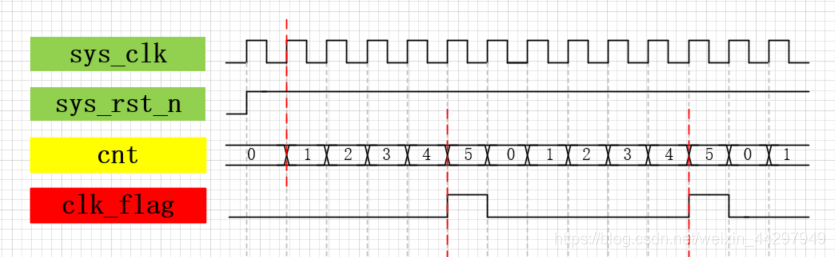

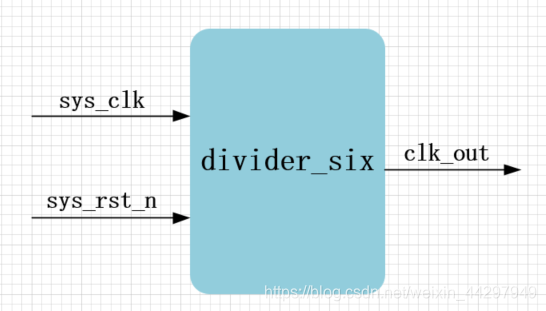

首先画出系统框图和时序图。

`timescale  1ns/1ns

module  divider_six(
    input   wire    sys_clk     ,   //系统时钟50Mhz
    input   wire    sys_rst_n   ,   //全局复位

    output  reg     clk_flag        //指示系统时钟6分频后的脉冲标志信号
);

reg [2:0] cnt;  //用于计数的寄存器

//cnt:计数器从0到5循环计数
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt <= 3'b0;
    else    if(cnt == 3'd5)
        cnt <= 3'b0;
    else
        cnt <= cnt + 1'b1;

//clk_flag:脉冲信号指示6分频
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
