OSPF作业

要求：

1.R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间使用公有IP；
2.R3…R5/6/7为MGRE环境，R3为中心站点；
3.整个OSPF环境IP地址为172.16.0.0/16；
4.所有设备均可访问R4的环回；
5.减少LSA的更新值，加快收敛，保障更新安全；
6.全网可达；

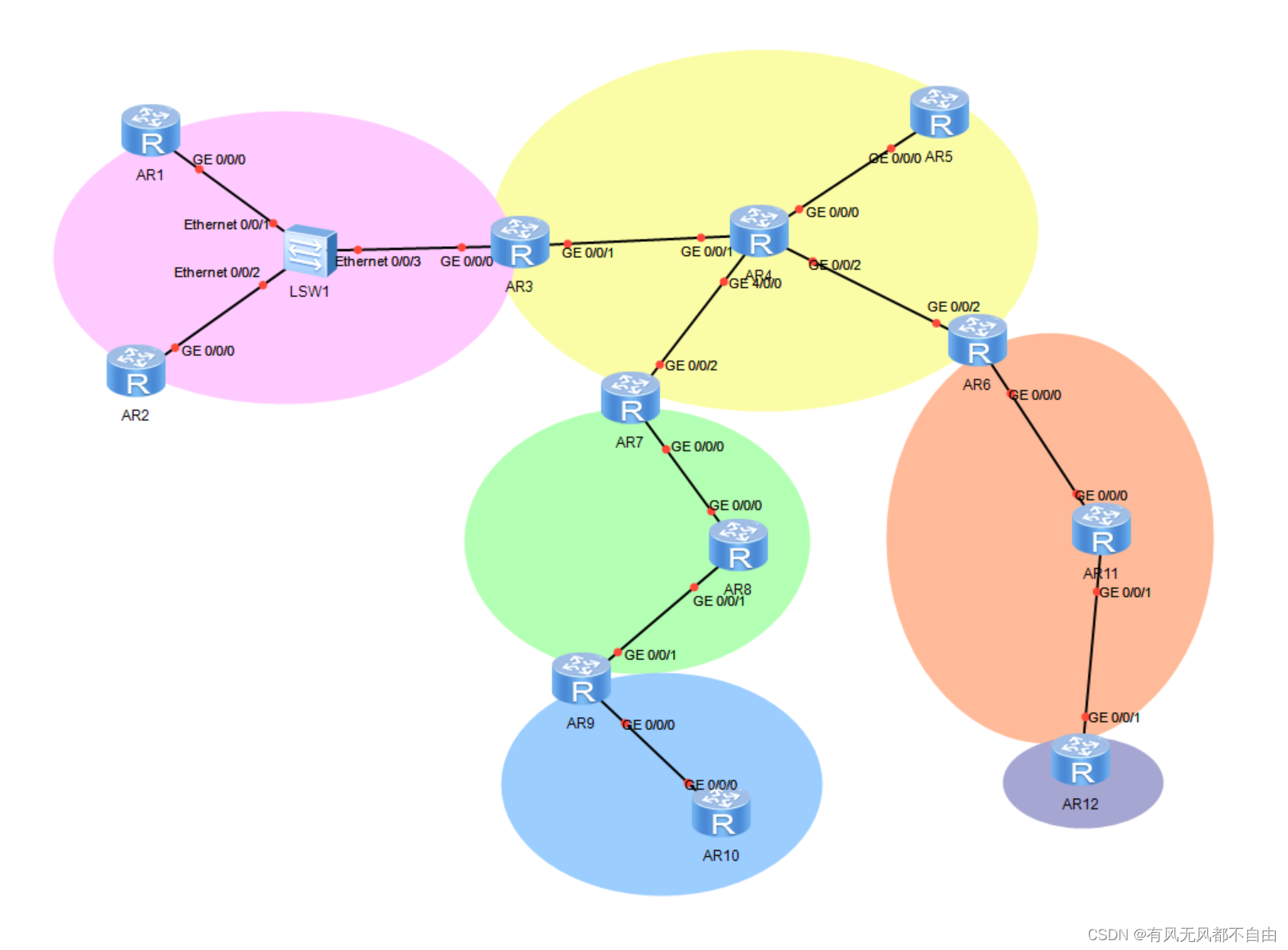

1.建立拓扑图：

 2.进行IP地址规划----172.16.0.0/16

由图可得一共有6个区域---先将地址分为8个子网（预留两个子段）：

172.16.0.0/19 ---area 0

172.16.32.0/19 ---area 1

172.16.64.0/19 ---area 2

172.16.96.0/19 ---area 3

172.16.128.0/19 ---area 4

172.16.160.0/19 ---RIP

172.16.192.0/19

172.16.224.0/19

基于一个区域进行地址划分：

area 0：172.16.0.0/19

172.16.0.0/25       ----用于p2p骨干链路划分     172.16.0.0/30      172.16.0.4/31......

172.16.0.128/25    ----用于MA骨干链路划分     172.16.0.128/29      172.16.0.136/29......

172.16.1.0/25        ----后面则为用户网段

172.16.1.128/25

......

172.16.31.128/25

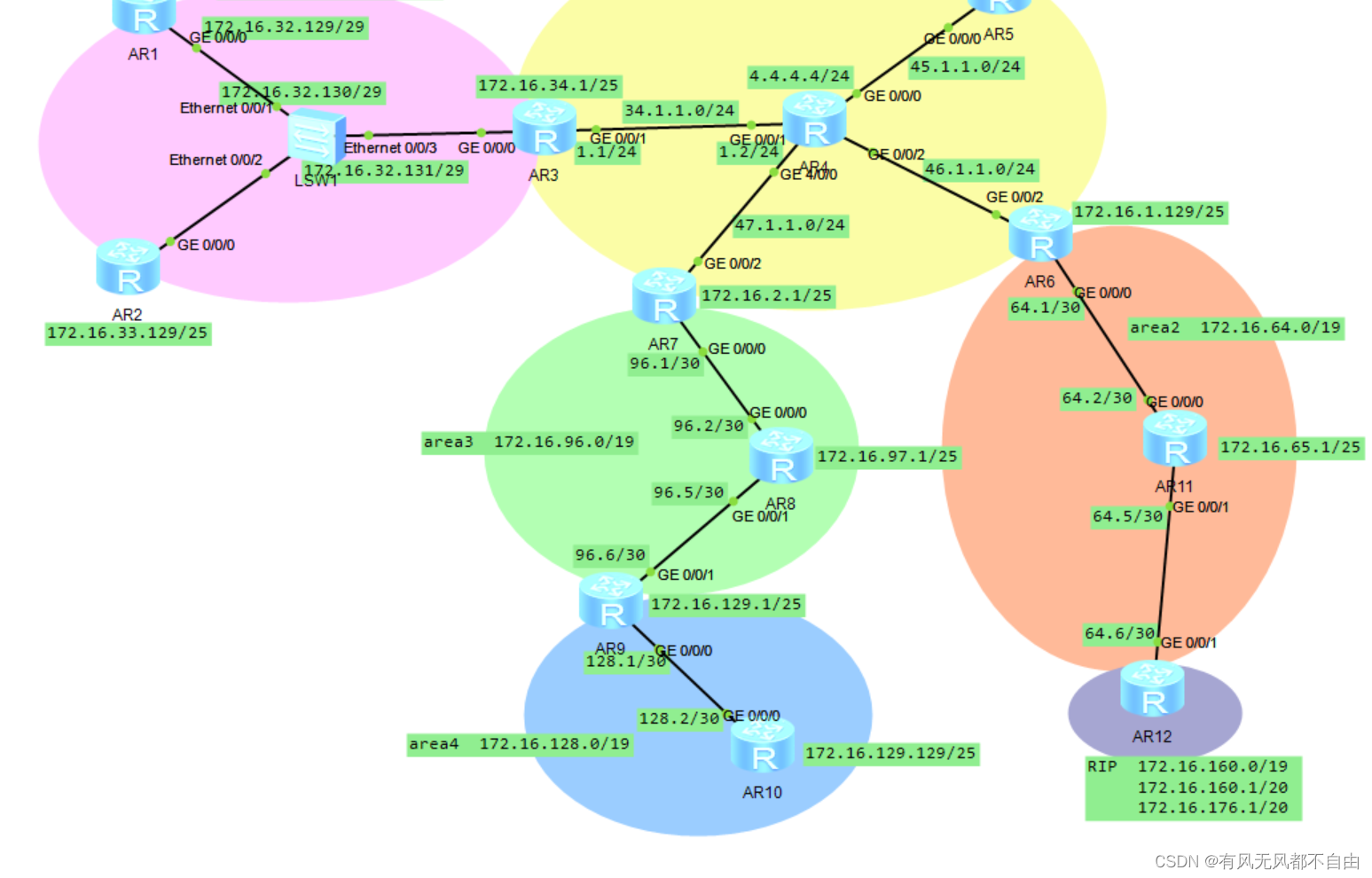

IP地址规划后完成的拓扑图为：

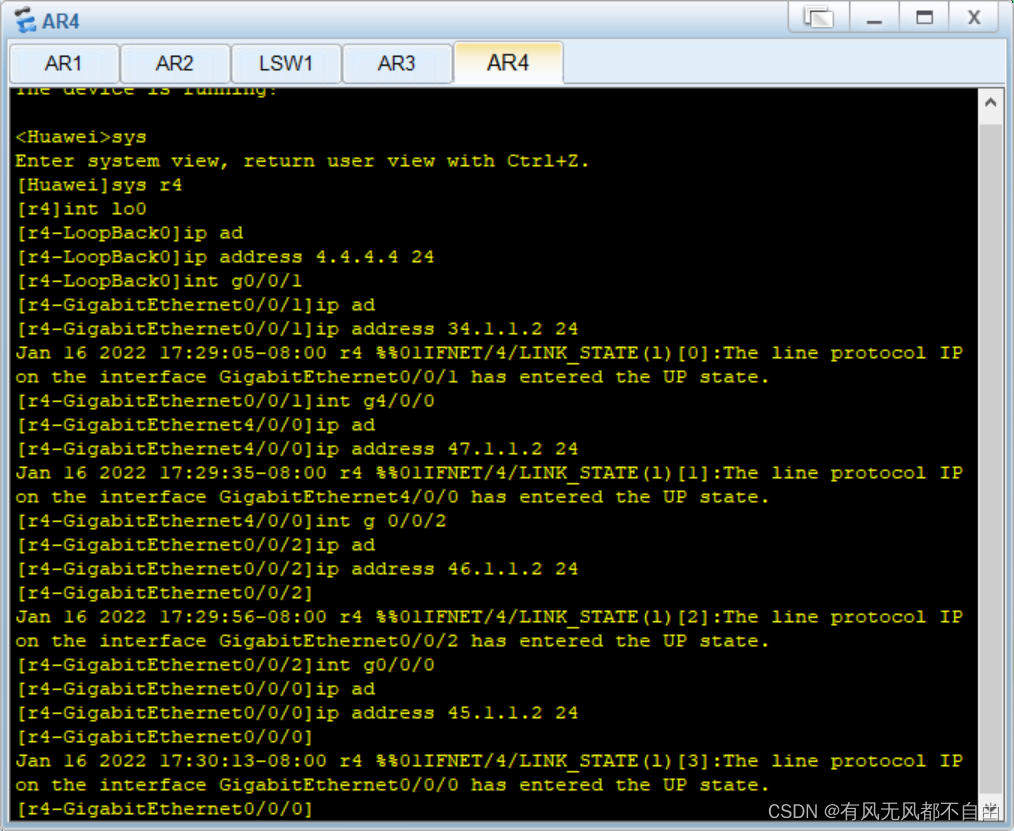

 3.配置IP地址和环回（以r4示例）

 4.MGRE环境的配置,r3为中心点.

[r3]int t0/0/0
[r3-Tunnel0/0/0]ip ad
[r3-Tunnel0/0/0]ip address 10.1.1.1 24
[
