Altium Designer 16批量打孔

已于 2023-05-31 23:55:58 修改
阅读量2.8k 收藏 8
点赞数 1
分类专栏： Altium Designer 16 文章标签： pcb工艺
于 2023-05-31 18:58:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_51169124/article/details/130975149
版权
文章详细介绍了在工程PCB文件中，通过菜单工具的ViaStitching/Shielding功能，添加Stitching到特定网络的过程。用户需设置过孔间的距离和选择连接的网络，然后确认操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、打开工程中的PCB文件；

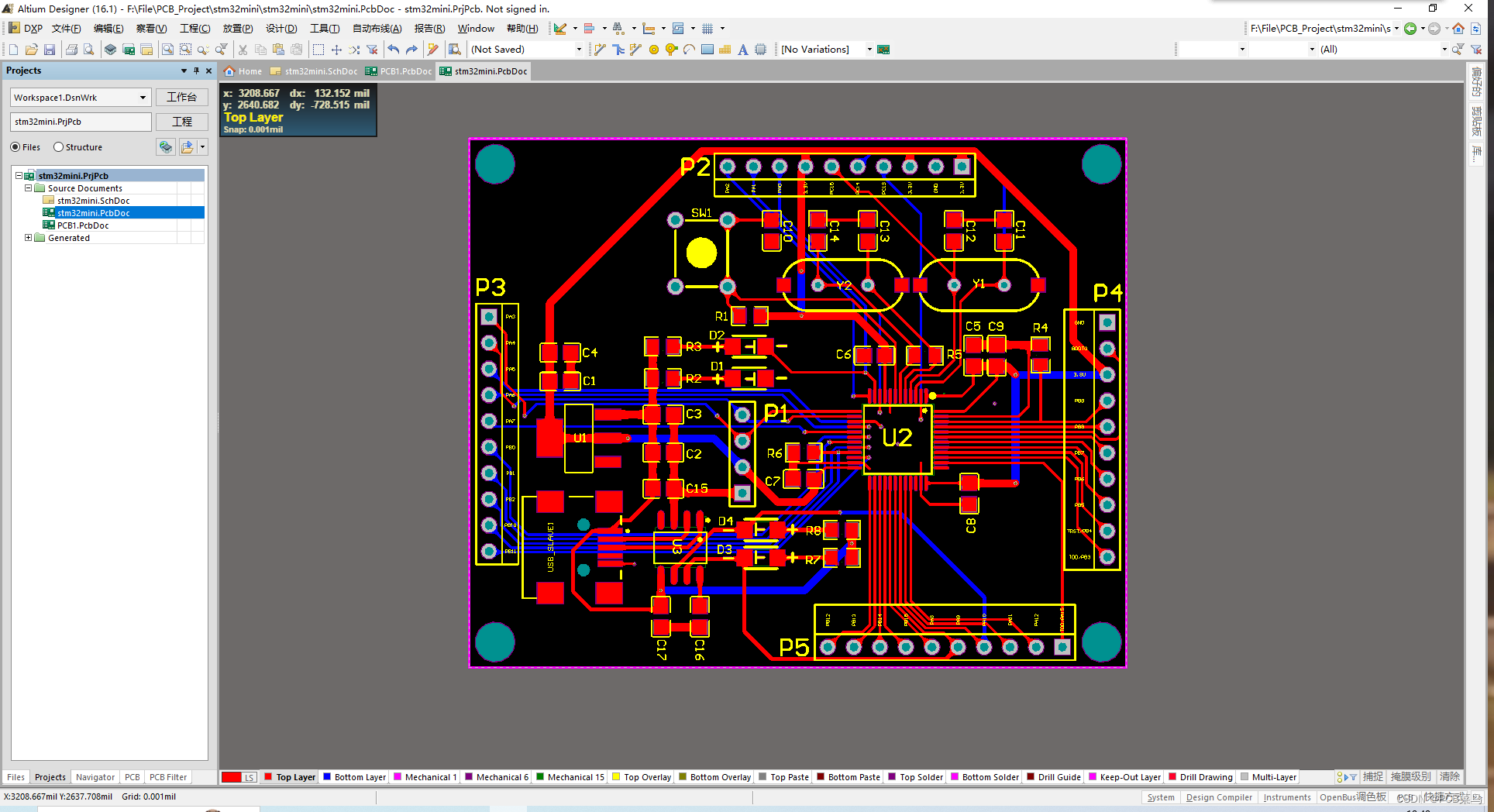

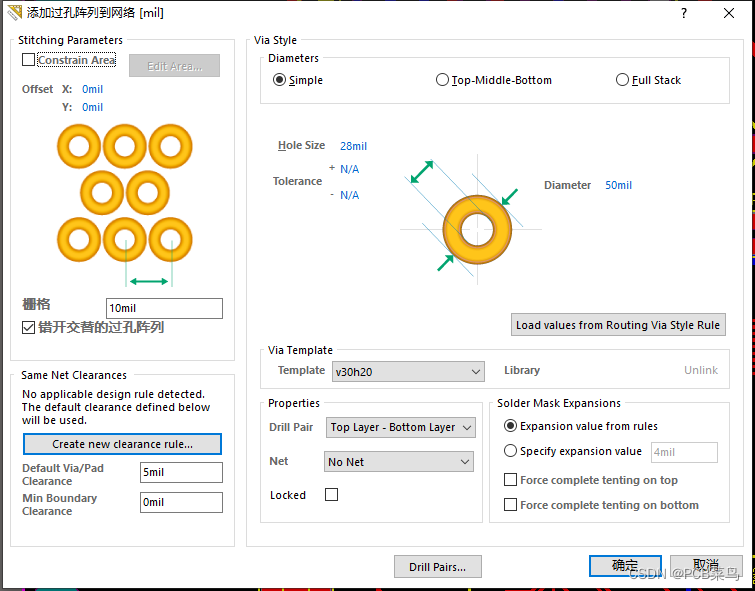

 2、菜单栏中的工具，找到Via Stitching/Shielding——>Add Stitching to Net;

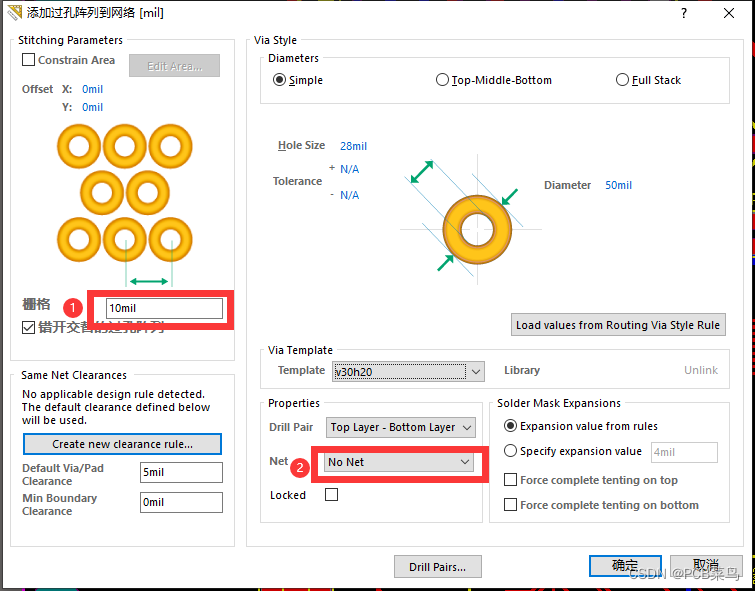

3、在（1）处选择过孔间的距离，在（2）处选择过孔的网络，然后确定即可。
