AD批量打孔

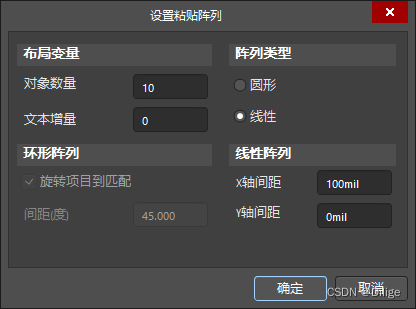

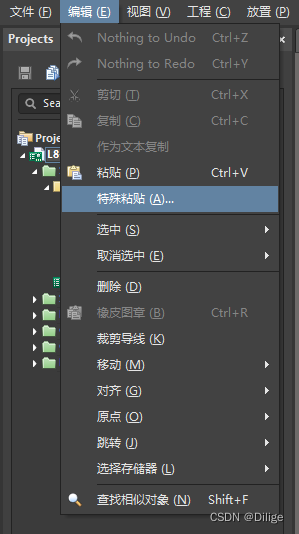

## 方法一：特殊粘贴，里面有阵列粘贴。

在这里插入图片描述
在这里插入图片描述

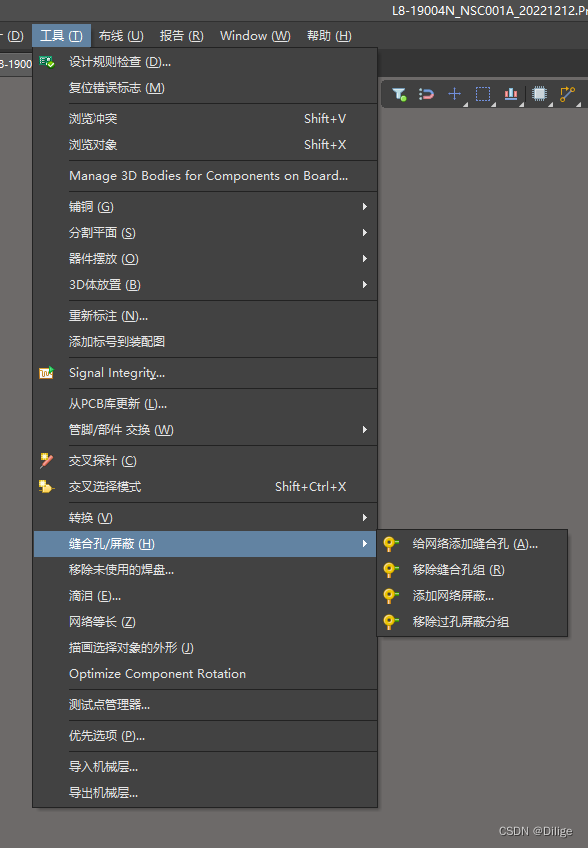

## 方法二：tools—via stitching/shielding

tools-via stitching/shielding的四个选项：
在这里插入图片描述

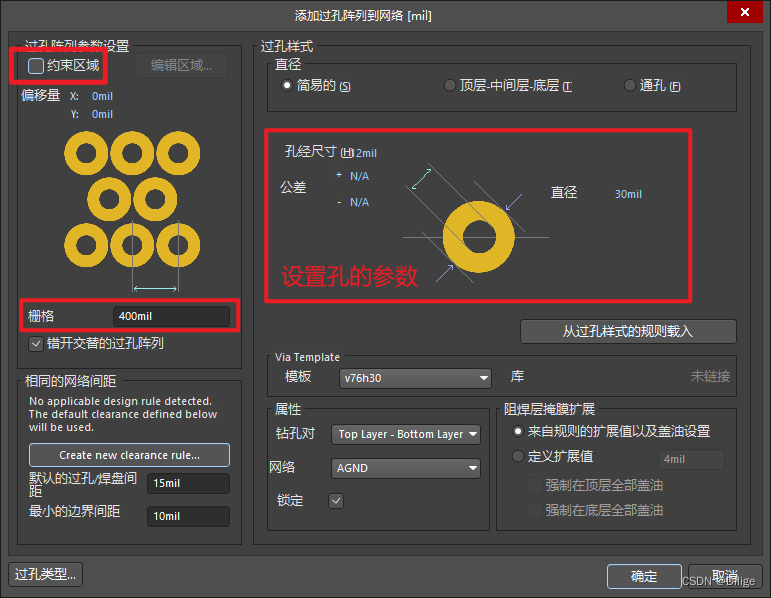

  1. add stitching to net…：添加过孔到某个网络
  2. remove via stitching Group：移除某个网络的所有过孔

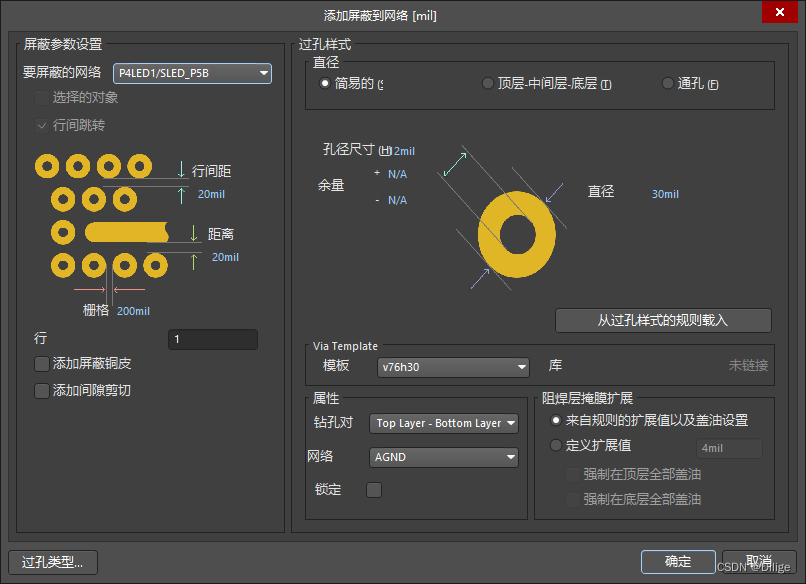

  3. add shielding to net…：沿着某个网络打上一排或者n排过孔，对信号线包地处理
  4. remove via shielding Group：移除用来包地处理的过孔
    在这里插入图片描述
    在这里插入图片描述
