基于Qt-QML开发的串口波形助手(软件分享)

目录

1. 功能

2. 使用说明

2.1 数据格式

2.2 波形图

2.3 连接

2.4 控制

2.5 数据显示

3. 软件下载

4. 参考

---

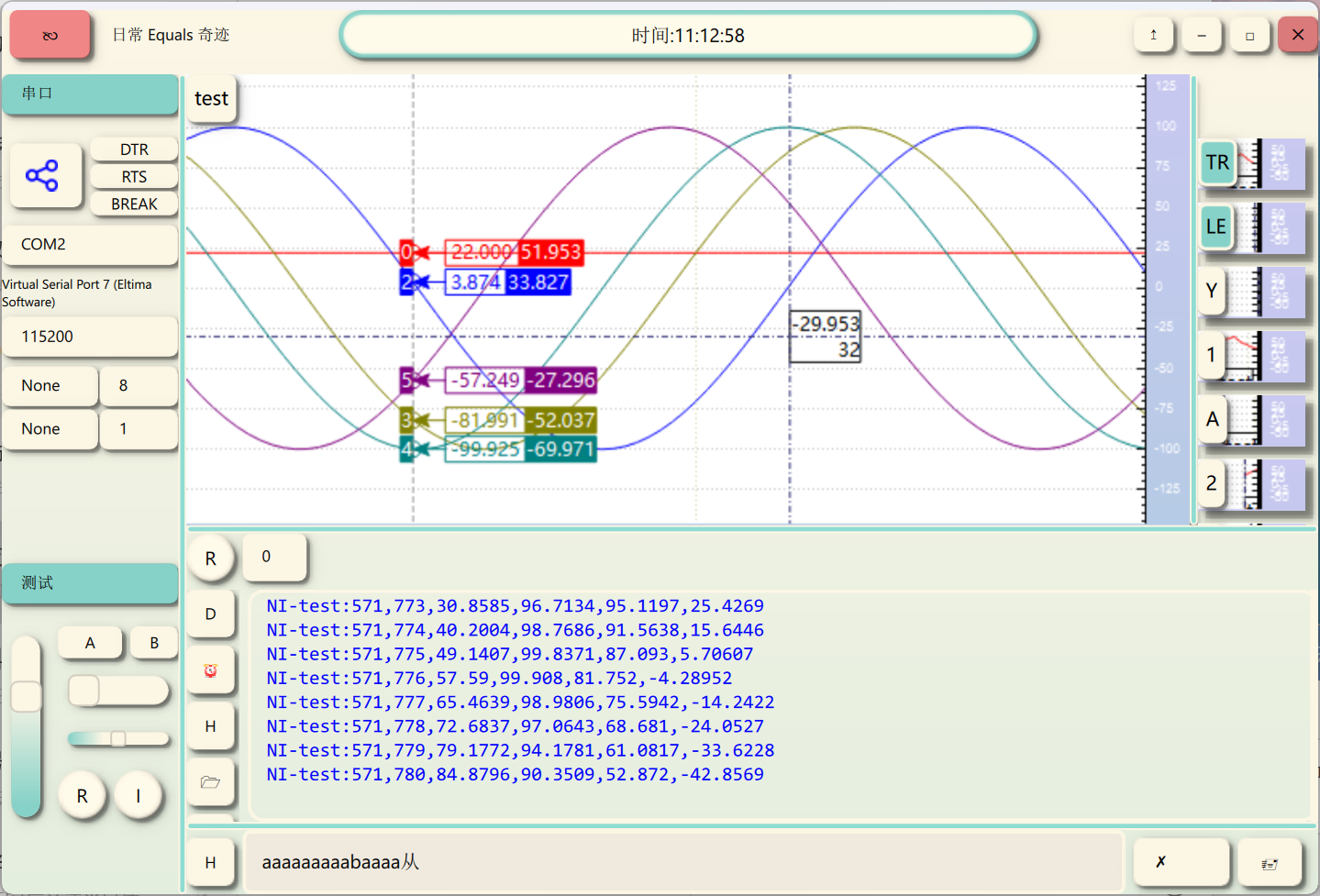

1. 功能

• 串口与UDP数据收发
• 多路波形图显示解析
• 数据帧解析
• 数据录制与保存
• 手柄与自定义控件发送控制
• 终端支持时间，颜色字符串显示

2. 使用说明

2.1 数据格式

支持对"NI-XXX:data1,data2,data3\n"的字符串数据格式解析，使用串口助手vofa+的firewater实现

例如，其中test表示数据包名字，后续数据以逗号分隔，最后以换行符结尾即可作为一帧数据

NI-test:571,778,72.6837,97.0643,68.681,-24.0527
NI-test:571,779,79.1772,94.1781,61.0817,-33.6228
NI-test:571,780,84.8796,90.3509,52.872,-42.8569

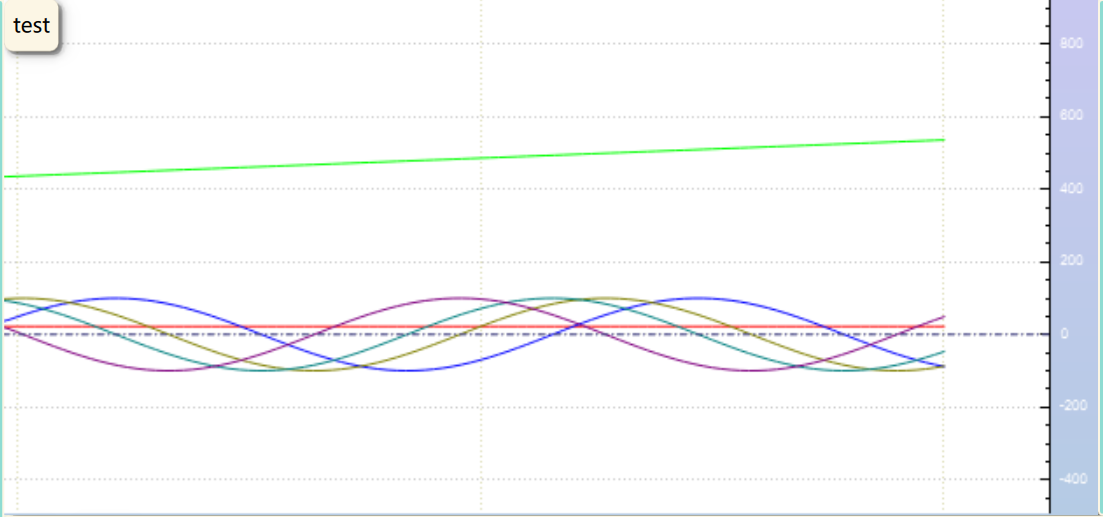

2.2 波形图

波形图基于qcustomplot实现，可通过双击波形图上方全屏当前波形图，使用鼠标中间点击查看数据，鼠标右键查看任意位置数据，双击波形图自适应当前数据。双击波形图名字删除等等，具体操作可以多尝试...

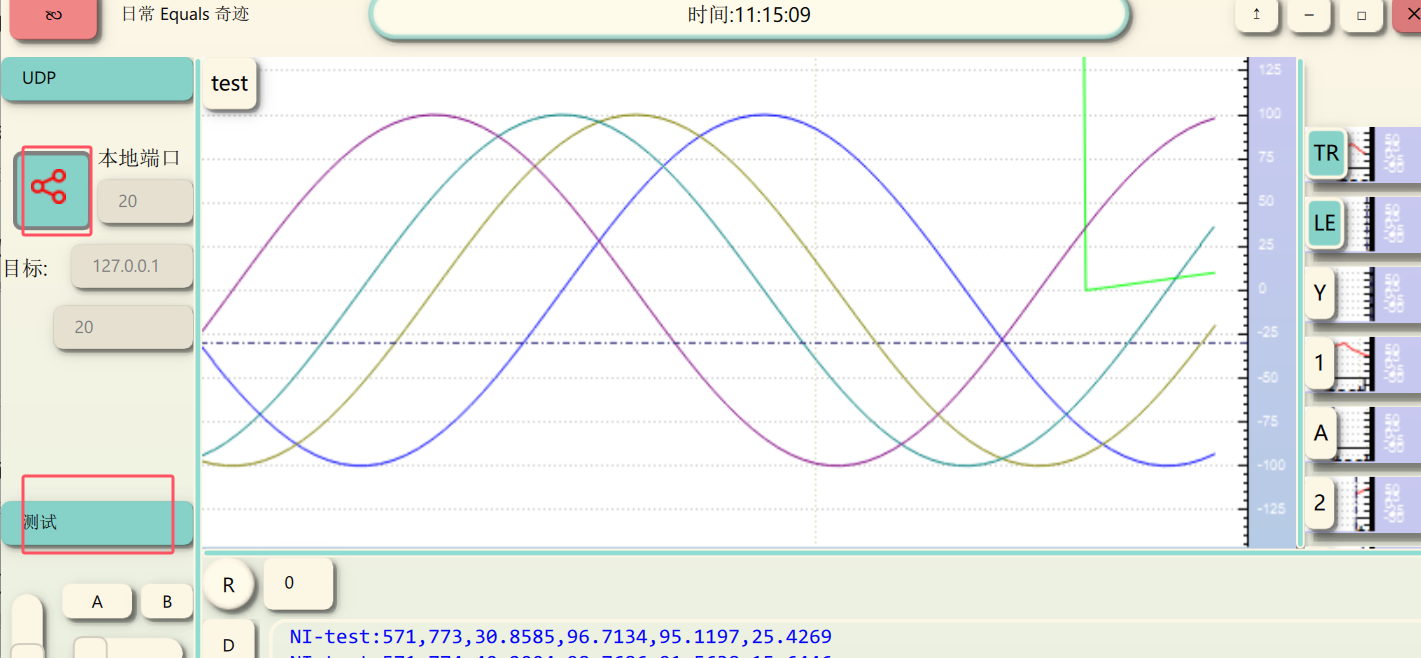

2.3 连接

支持串口和udp设备，可以使用udp设备按照以下配置自测功能，即通过UDP自己给自己发数据

2.4 控制

提供一些基础控件和手柄，通过拖动或者使用手柄可以向串口或者UDP设备发送数据，对QML比较熟悉可以自行修改安装路径的MyControl.qml自定义

2.5 数据显示

支持颜色字符串显示，例如ESP32的调试信息

3. 软件下载

zephyrhunt/NichijouSerialAssit: 串口波形图助手

4. 参考

VOFA-Plus上位机 | VOFA-Plus上位机

Serial-Studio/Serial-Studio: Data visualization software for embedded devices and projects

Qt Plotting Widget QCustomPlot - Introduction

Qt帮助文档

有疑问或者反馈可联系
