Stm32HAL库结合EasyLog进行调试信息输出和调试

简介

在使用单片机时，很多时候会依赖串口进行 调试。项目使用EasyLog进行调试信息输出。 EasyLogger 是一款超轻量级(ROM<1.6K, RAM<0.3K)、高性能的 C/C++ 日志库，非常适合对资源敏感的软件项目。 支持不同标签、级别输出，异步、缓存输出，在需要输出使用过程中的调试信息时，比起直接使用printf更方便。结合 串口终端软件(Putty、Termius、Tabby等)或者一些串口助手(推荐Vofa+)，可以在终端输出 不同颜色的数据，或者使用一行代码 屏蔽哪一类输出，而不是不需要输出的时候需要手动去注释代码。


开发环境(工具):

• Clion-(arm-none-eabi-gcc): 2023
• Stm32HAL(CubeMX): 6.11.1
• CMake

1. 移植

下载代码，CubeMX配置和CMakeLists配置参考。zephyrhunt/Stm32H723_Debug: Debug Demo

1.1配置CubeMX

1.1.1 串口

使用串口进行交互，需要开启TX和RX DMA，开启串口中断

1.1.2 FreeRTOS

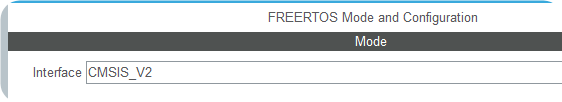

debug基于FreeRTOS，需要配置一些任务和信号量供debug中的easylog使用，配置选用CMSIS_V2(V1和V2对FreeRTOS封装程度不一样，使用同样的功能，调用的函数不同)

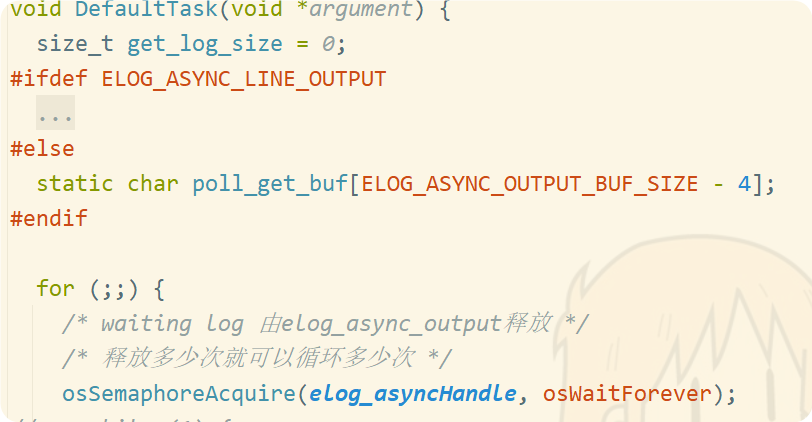

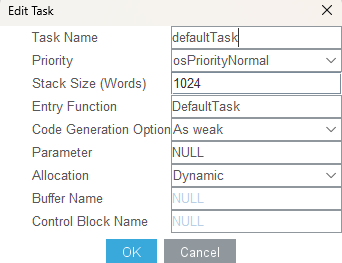

• 添加DefaultTask


位于debug.cc

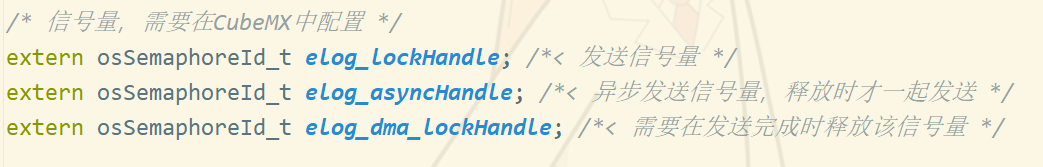

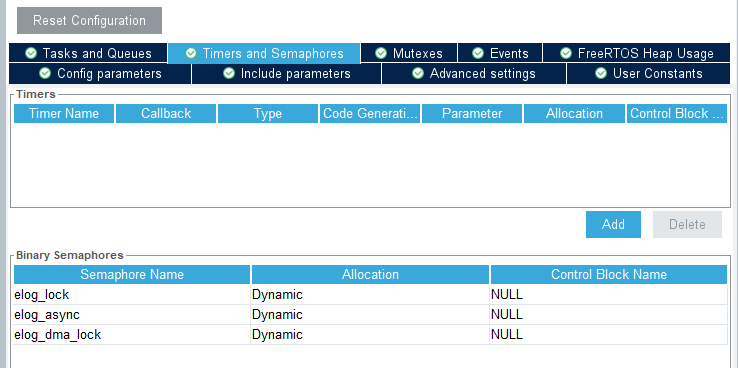

• 添加信号量elog_lock,elog_async,elog_dma_lock



位于EasyLog/port/elog_port.c

• 注意：如果软件卡死或者跑飞(可以通过调试查看)，大概率是未能给任务分配足够的空间，需要配置任务大小，和堆栈大小

1.2 移植文件

项目使用CMakeLists.txt结构化管理，参考CLion中使用add_subdirectory()模块化管理Stm32项目-优快云博客，先构建一个基础的工程。软件支持arm-none-eabi-gcc(不同编译器涉及到管理工具与printf重定向)，在Clion中使用。

关于Clion配置stm32环境参考STM32CubeMX projects | CLion Documentation(网上一些教程有些过时，Clion更新很快，建议参考官方教程进行配置)

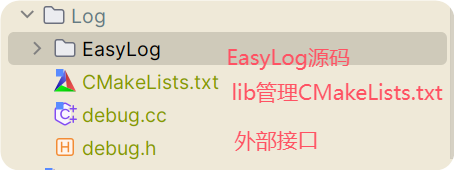

• 复制Log文件到User目录，其中包含


• User目录下添加CMakeLists.txt文件

project(User C CXX)
file(GLOB SOURCES "*.c" "*.cc" "*.cpp")
include_directories(Log)
add_library(User STATIC ${SOURCES})

# 添加需要链接的库
add_subdirectory(Log)
target_link_libraries(User Log) # User链接Log库

• 主目录CMakeLists.txt中添加，参考CLion中使用add_subdirectory()模块化管理Stm32项目-优快云博客

add_subdirectory(User)
target_link_libraries(${PROJECT_NAME}.elf User) # 主APP链接User库

2. 使用

源码中包含了对EasyLog的移植和简单调试功能的编写与测试。

• 在一个任务中调用 Debug::instance().Init();初始化调试功能，并在任务循环中使用elog_raw()进行输出。

/*
 * @brief Test任务
 */
void TestTask(void *argument) {
  static const char *TAG = "IMU";
  Debug::instance().Init();
  static TickType_t xLastWakeTime = xTaskGetTickCount();
  int xx = 0;
  while (1) {
    elog_raw("raw:%d\r\n", xx);
    xx++;
    vTaskDelayUntil(&xLastWakeTime, 1);
  }
}

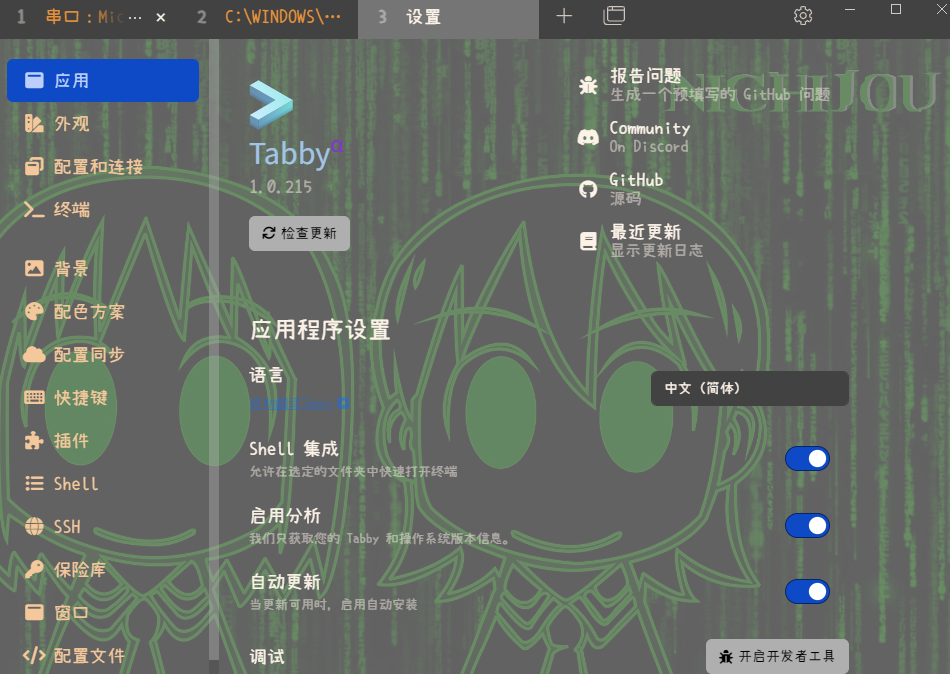

• 可以使用串口助手或者串口终端进行交互，串口终端类似于串口助手，可以显示串口的输出数据，不同的是，其数据发送是直接把按键值发送给单片机，推荐Tabby - 更现代的终端 — Tabby - a terminal for a more modern age

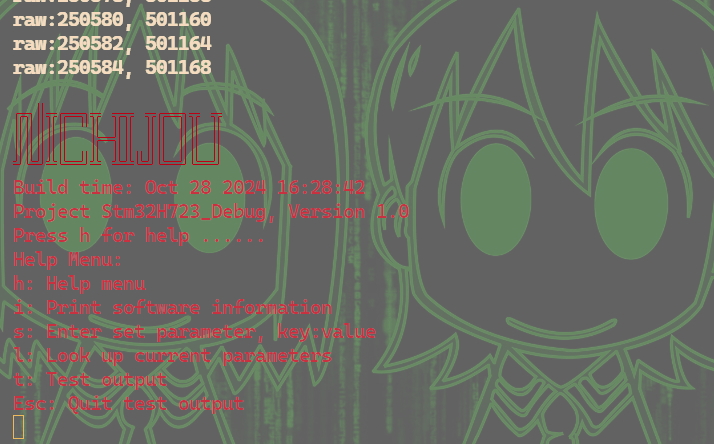

默认提供解析包括，例如使用按键h查看帮助，使用s可以设置变量，l查看变量，使用t可以使能elog_raw的输出等…，(如果使用类似xcom,vofa这一类串口助手就是把字符发送给串口)，具体内容和功能在debug.cc中定义

3. 代码参考

源码:zephyrhunt/Stm32H723_Debug: Debug Demo
