文章讲述了在使用25MHz晶振的STM32F401CC单片机中，时钟配置错误导致设备不运行的问题，以及串口发送出现乱码的原因。解决方案包括调整SystemClock_Config函数中的PLLM,PLLN,PLLP参数以匹配晶振，和修改stm32f4xx_hal_conf.h文件中HSE_VALUE的频率值。
一、烧录程序后，单片机不运行
原因是时钟配置与外部晶振不匹配。我使用的是25MHz晶振，STM32F401CC，时钟为84M。

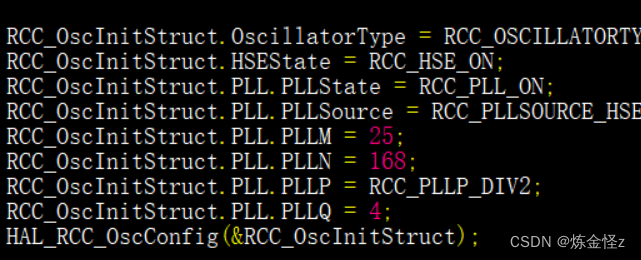

解决方法：对函数SystemClock_Config进行修改。
PLLM为PLL之前分频系数，PLLN主PLL倍频系数(PLL倍频)，PLLP为PLL之后的分频，即25MHz进行25分频——168倍频——2分频，得到84M。
二、串口发送程序乱码解决方法
原因是程序里对外部晶振频率的设置问题
这只是我遇到的情况的其中一种解决方法，仅供参考：

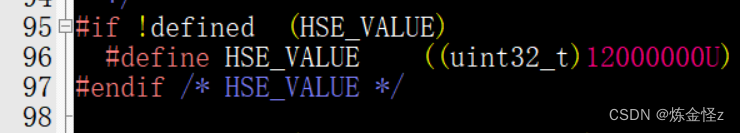

解决方法：对文件stm32f4xx_hal_conf.h中的HSE_VALUE后面频率改成外部晶振对应的频率即可。
这里将12000000改成25000000
