防火墙之ipsec vpn命令行配置

项目介绍

分公司与总公司之间要建立安全的私网通信，且为了减少资金的投入，所以要建立点对点的ipsec vpn(专线太贵）通信。他是通过公网的流量，所以加密级别根据需要而设定。

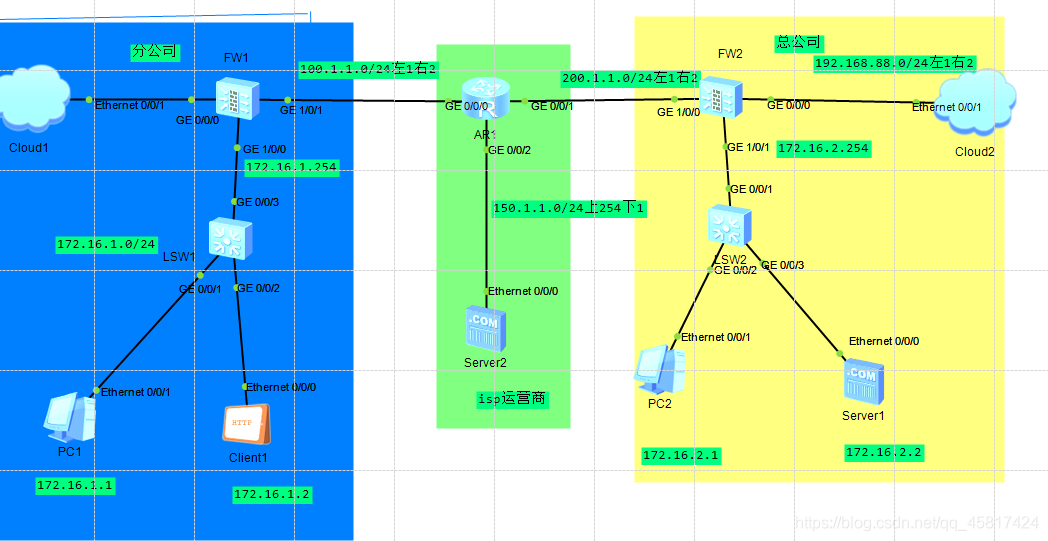

项目拓扑

在这里插入图片描述

项目需求

1：分公司访问总公司的服务器采用私网ip访问，且经过ipsec加密通信
2：分公司访问运营商的服务器采用nat转换为公网对isp服务器进行访问
3：总公司实现的目标与分公司相同

配置命令

isp路由器配置：

interface GigabitEthernet0/0/0
   ip address 100.1.1.2 255.255.255.0
   qu
interface GigabitEthernet0/0/1
	ip address 200.1.1.1 255.255.255.0
	qu
interface GigabitEthernet0/0/2
   ip address 150.1.1.254 255.255.255.0
   qu

分公司防火墙（FW1）配置：

接口配置ip和接口划入区域的配置：
int g1/0/0
ip add 172.16.1.254 24
undo shudown
qu

interface GigabitEthernet1/0/1
undo shutdown
ip address 100.1.1.1 255.255.255.0
 qu

firewall zone trust
add interface GigabitEthernet1/0/0
 qu

firewall zone untrust
add interface GigabitEthernet1/0/1
qu

ip route-static 0.0.0.0 0.0.0.0 100.1.1.2
ipsec相关配置：

第一阶段：建立ike隧道

ike proposal 1
 encryption-algorithm aes-256
 dh group14
authentication-algorithm sha2-256
authentication-method pre-share
integrity-algorithm hmac-sha2-256
qu

ike peer 200.1.1.2
 exchange-mode auto
 pre-shared-key cisco
 ike-proposal 1
 remote-address 200.1.1.2
 qu

第二阶段：对感兴趣流量加密

acl number 3000
 rule 5 permit ip source 172.16.1.0 0.0.0.255 destination 172.16.2.0 0.0.0.255
 qu

ipsec proposal  ipsec_canshu
encapsulation-mode auto
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-256
qu

ipsec policy myset 1 isakmp
 security acl 3000
ike-peer 200.1.1.2
proposal  ipsec_canshu
qu

出接口调用：

interface GigabitEthernet1/0/1
ipsec policy myset
安全策略的配置：
security-policy
rule name ike           //ike协商时允许local-->untrust的策略
source-zone local
destination-zone untrust
source-address 100.1.1.0 mask 255.255.255.0
destination-address 200.1.1.0 mask 255.255.255.0
action permit
qu

rule name vpn              //允许vpn流量穿越防火墙的策略
 source-zone trust
source-zone untrust
destination-zone trust
destination-zone untrust
source-address 172.16.1.0 mask 255.255.255.0
source-address 172.16.2.0 mask 255.255.255.0
destination-address 172.16.1.0 mask 255.255.255.0
destination-address 172.16.2.0 mask 255.255.255.0
action permit
qu

rule name vpn-in                         //允许ike协商流量从untrust-->local
source-zone untrust
 destination-zone local
source-address 200.1.1.0 mask 255.255.255.0
destination-address 100.1.1.0 mask 255.255.255.0
action permit
qu

rule name shangwang                      //放行内网进行上网的流量
source-zone trust
destination-zone untrust
action permit
qu
qu
nat的配置
nat-policy
rule name vpn          //对去往总公司的流量不做nat转换
source-zone trust
destination-zone untrust
source-address 172.16.1.0 mask 255.255.255.0
destination-address 172.16.2.0 mask 255.255.255.0
action no-nat
qu

 rule name shangwang       //去往公网的流量进行nat转换，采用easy-ip方式
source-zone trust
destination-zone untrust
action source-nat easy-ip
qu
qu

此时分公司防火墙配置完毕。

总公司防火墙FW2配置：

接口配置ip和接口划入区域的配置：
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 200.1.1.2 255.255.255.0
qu

interface GigabitEthernet1/0/1
undo shutdown
ip address 172.16.2.254 255.255.255.0
 qu

firewall zone trust
add interface GigabitEthernet1/0/1
qu
firewall zone untrust
 add interface GigabitEthernet1/0/0
qu
ipsec相关配置：

第一阶段：建立ike隧道

ike proposal 1
encryption-algorithm aes-256
dh group14
authentication-algorithm sha2-256
authentication-method pre-share
integrity-algorithm hmac-sha2-256
qu

ike peer 100.1.1.1
exchange-mode auto
pre-shared-key cisco
ike-proposal 1
remote-address 100.1.1.1
qu

第二阶段：对感兴趣流量加密

acl number 3000
rule 5 permit ip source 172.16.2.0 0.0.0.255 destination 172.16.1.0 0.0.0.255
qu

ipsec proposal ipsec_canshu
encapsulation-mode auto
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-256
qu

ipsec policy ipsec_policy 1 isakmp
security acl 3000
 ike-peer 100.1.1.1
proposal ipsec_canshu
qu

接口调用

int g1/0/0
ipsec policy ipsec_policy
安全策略的配置：
security-policy
rule name ike
source-zone local
destination-zone untrust
source-address 200.1.1.0 mask 255.255.255.0
destination-address 100.1.1.0 mask 255.255.255.0
action permit
qu

 rule name vpn
source-zone trust
source-zone untrust
destination-zone trust
destination-zone untrust
source-address 172.16.1.0 mask 255.255.255.0
source-address 172.16.2.0 mask 255.255.255.0
destination-address 172.16.1.0 mask 255.255.255.0
destination-address 172.16.2.0 mask 255.255.255.0
action permit
qu

rule name vpn-in
source-zone untrust
destination-zone local
source-address 100.1.1.0 mask 255.255.255.0
destination-address 200.1.1.0 mask 255.255.255.0
action permit
qu

rule name sahngwang
source-zone trust
destination-zone untrust
action permit
qu
qu
nat配置
nat-policy
rule name vpn
source-zone trust
destination-zone untrust
source-address 172.16.2.0 mask 255.255.255.0
destination-address 172.16.1.0 mask 255.255.255.0
action no-nat
qu

rule name shangwnag
source-zone trust
destination-zone untrust
action source-nat easy-ip
qu

实验结果

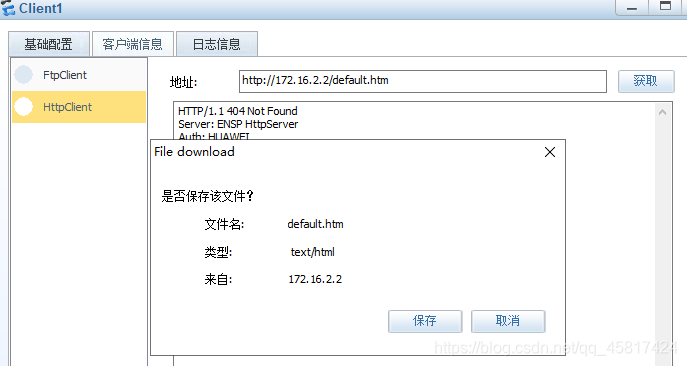

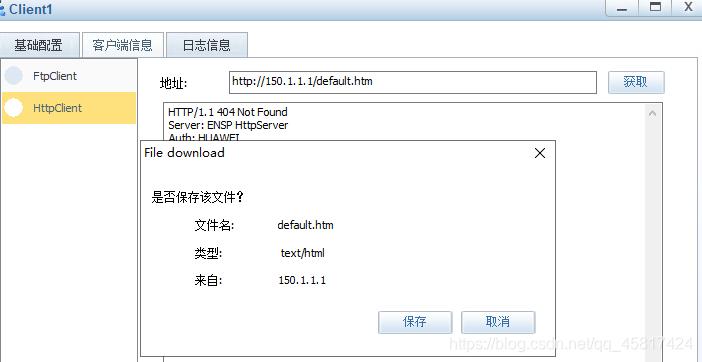

在client上测试公网的http服务和总公司的http服务：
在这里插入图片描述在这里插入图片描述

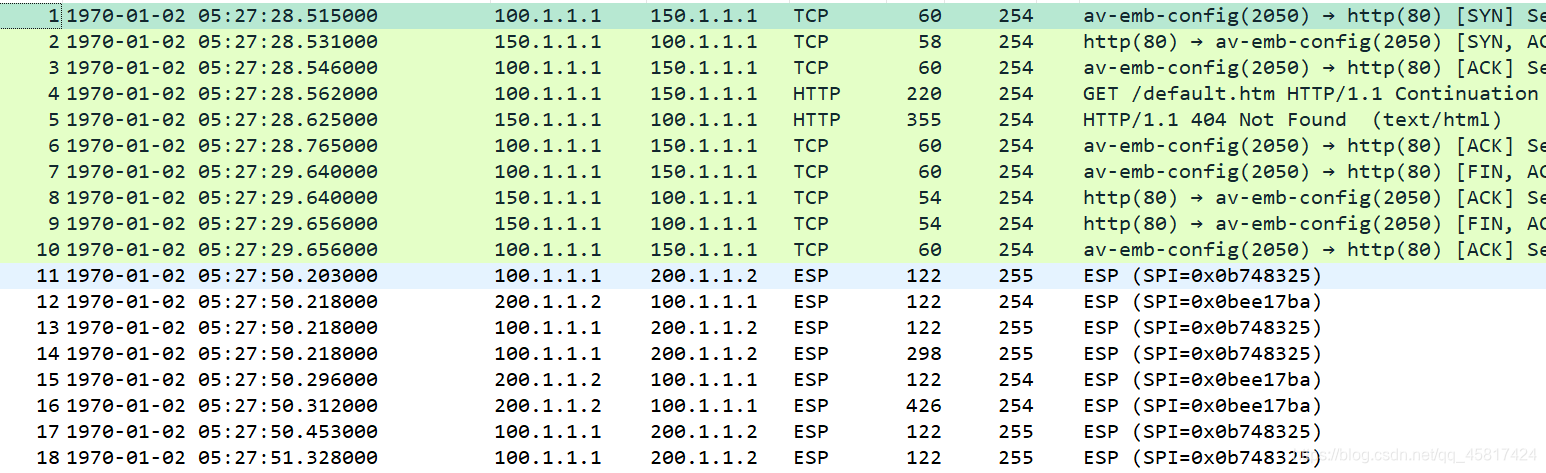

在FW1出接口（g1/0/1）进行抓包检验：esp为加密的http访问总公司流量，普通的为访问公网的流量。
在这里插入图片描述

注意事项

值得注意的是穿越防火墙流量的安全策略配置，以及建立ike隧道流量的安全策略的放行。
