1. plot(X,Y)

X和Y可以为标量、向量或矩阵。

创建Y中数据对X中对应值的二维线图

说明：

1.1 若X和Y均为向量，则要求它们的长度必须相同，plot函数绘制Y对X的图。

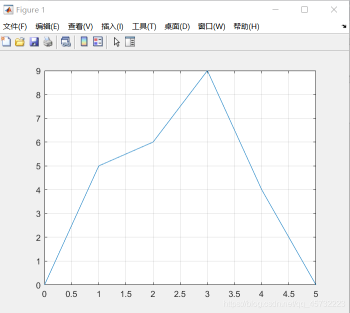

%%%%%示例1%%%%%
x=[0,1,2,3,4,5];
y=[0,5,6,9,4,0];
plot(x,y);
grid on;

在这里插入图片描述

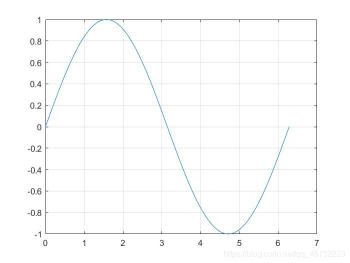

%%%%%示例2%%%%%
x=0:pi/100:2*pi; %将x创建为由0和2π之间的线性间隔值组成的向量，各值之间递增量为π/100，可以计算出向量x有201个元素
y=sin(x);        %将y创建为x的正弦值,那么y也是一个向量，且大小与x相等
plot(x,y);
grid on;

在这里插入图片描述

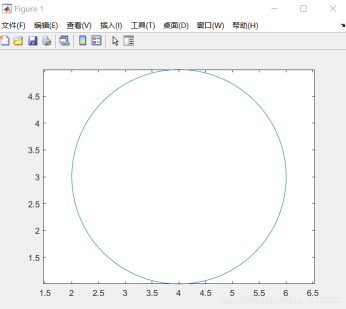

%%%%%示例3：绘制圆形%%%%%
r=2;
xc=4;
yc=3;
theta=linspace(0,2*pi);
x=r*cos(theta)+xc;
y=r*sin(theta)+yc;
plot(x,y);
axis equal;

在这里插入图片描述

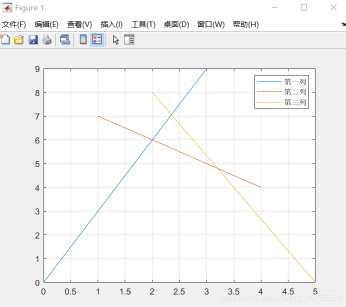

1.2 若X和Y均为矩阵，则它们的大小必须相同，plot函数绘制Y的列对X的列的图。

%%%%%示例%%%%%
x=[0,1,2;3,4,5];  %x为2行3列的矩阵
y=[0,7,8;9,4,0];  %y也是2行3列的矩阵，plot绘制y列对x列的图，那么y有几列，就会生成几条曲线
plot(x,y);
legend('第一列','第二列','第三列');
grid on;

在这里插入图片描述

1.3 若X或Y中的一个是向量而另一个是矩阵，则矩阵的各维中必须有一维与向量的长度相等。
如果矩阵的行数等于向量的长度，则plot函数绘制矩阵中的每一列对向量的图；
如果矩阵的列数等于向量的长度，则plot函数绘制矩阵中的每一行对向量的图；
如果矩阵为方阵，则该函数绘制每一列对向量的图。

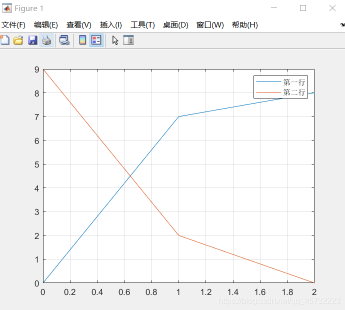

%%%%%示例1%%%%%
x=[0,1,2];          %x为长度为3的向量
y=[0,7,8;9,2,0];    %y为2行3列的矩阵，y的列数等于向量x的长度，那么plot绘制y列对x的图，共生成2条曲线
plot(x,y);
legend('第一行','第二行');
grid on;

在这里插入图片描述

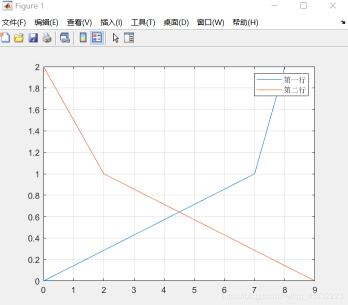

%%%%%示例2%%%%%
x=[0,1,2];
y=[0,7,8;9,2,0];
plot(y,x);         %相对于示例1稍稍做了变动，绘制x对y的图，y相当于横坐标取值，x为纵坐标取值，绘制结果为2条曲线
legend('第一行','第二行');
grid on;

在这里插入图片描述

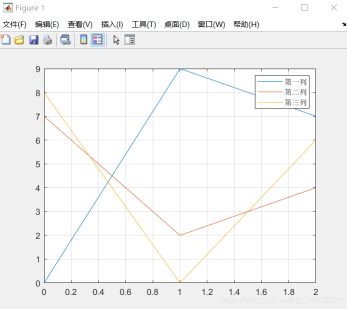

%%%%%示例3%%%%%
x=[0,1,2];
y=[0,7,8;9,2,0;7,4,6];  %y为3×3的矩阵，plot函数绘制每一列对向量x的图
plot(x,y);
legend('第一列','第二列','第三列');
grid on;

在这里插入图片描述

1.4 若X或Y之一为标量，而另一个为标量或向量，注意另一个不能为矩阵（会报错），则plot函数绘制离散点，但是要查看这些点，必须指定标记符号。

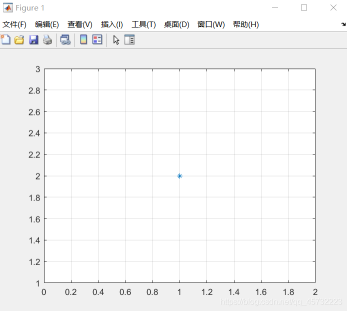

%%%%%示例1:x,y均为标量%%%%%
x=1;
y=2;
plot(x,y,'*');
grid on;

在这里插入图片描述

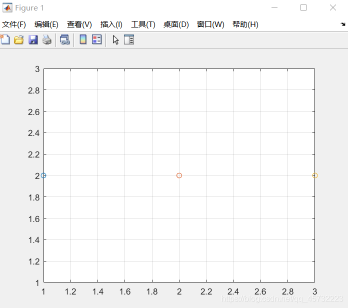

%%%%%示例1:x为向量，y为标量%%%%%
x=[1,2,3];
y=2;
plot(x,y,'o');
grid on;

在这里插入图片描述

2. plot(X,Y,LineSpec)

创建Y中数据对X中对应值的二维线图并设置线型、标记符号和颜色

LineSpec–线型、标记、颜色，可以是包含符号的字符向量或字符串，可以按任意顺序显示，不需要同时指定所有三个特征。

线型LineStyle	说明
’ - ’	实线（默认）
’ - - ’	虚线
’ : ’	点线
’ -. ’	点划线

标记	说明
‘o’	圆圈
‘+’	加号
‘*’	星号
‘.’	点
‘×’	叉号
‘square’或’s’	方形
‘diamond’或’d’	菱形
‘^’	上三角
‘v’	下三角
‘>’	右三角
‘<’	左三角
‘pentagram’或’p’	五角形
‘hexagram’或’h’	六角形

颜色	说明
y	黄色
m	品红色
c	青蓝色
r	红色
g	绿色
b	蓝色
w	白色
k	黑色
RGB三元组	例如 [0.4 0.6 0.7]
十六进制颜色代码	例如 #0072BD

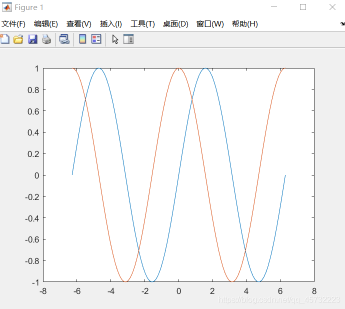

3. plot(X1,Y1,···，Xn,Yn)

绘制多个X、Y对组的图，所有线条都使用相同的坐标区。

x=linspace(-2*pi,2*pi);
y1=sin(x);
y2=cos(x);
plot(x,y1,x,y2);

在这里插入图片描述

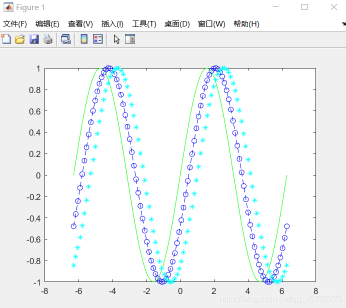

4. plot(X1,Y1,LineSpec1,···，Xn,Yn,LineSpec2)

x=linspace(-2*pi,2*pi);
y1=sin(x);
y2=sin(x-0.5);
y3=sin(x-1);
%第一条正弦曲线使用绿色线条，不带标记；
%第二条正弦曲线使用蓝色虚线，带圆形标记；
%第三条正弦曲线只使用青蓝色星号标记。
plot(x,y1,'g',x,y2,'b--o',x,y3,'c*');

在这里插入图片描述

5. plot(Y)

创建Y中数据对每个值索引的二维线图

说明：

5.1 若Y为向量，x轴的刻度范围是从1至length(Y)。

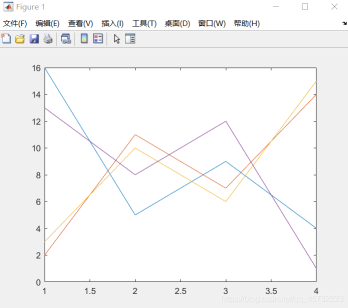

5.2 若Y为矩阵，则plot函数绘制Y中各列对其行号的图，x轴的刻度范围是从1到Y的行数。

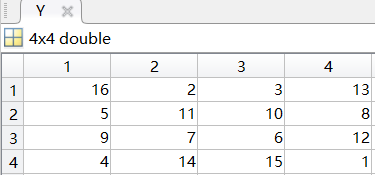

Y=magic(4);
plot(Y);

在这里插入图片描述

5.3 若Y为复数，则plot函数绘制Y的虚部对Y的实部的图，使得plot(Y)等效于plot(real(Y),imag(Y))。

6. plot(Y,LineSpec)

设置线型、标记符号和颜色

7. plot(__,Name,Value)

使用一个或多个Name，Value对组参数指定线条属性。可以将此选项与前面语法中的任何输入参数组合一起使用，名称-值对组设置将应用于绘制的所有线条。

名称-值对组参数：

指定可选的、以逗号分隔的Name，Value对组参数。Name为参数名称，Value为对应的值，Name必须放在引号中。

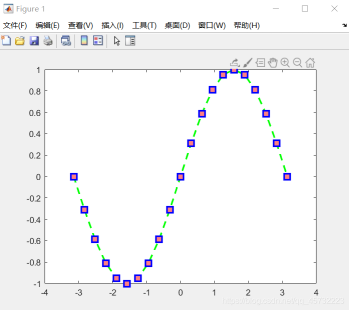

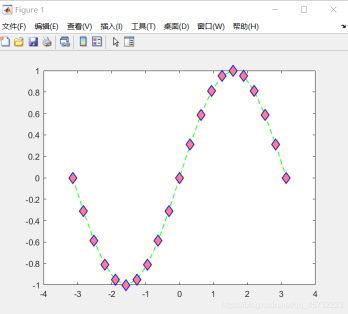

x=-pi:pi/10:pi;
y=sin(x);
%创建线图并使用LineSpec选项指定带方形标记的绿色虚线；
%使用Name，Value对组来指定线宽、标记大小和标记颜色；
%将标记边颜色设置为蓝色，并使用RGB颜色值设置标记面颜色。
plot(x,y,'--gs','LineWidth',2,'MarkerSize',10, 'MarkerEdgeColor','b', 'MarkerFaceColor',[1,0.5,0.5]);

在这里插入图片描述

Name	说明
‘LineWidth’	线条宽度，默认为0.5
‘MarkerSize’	标记大小，默认为6
‘MarkerEdgeColor’	标记轮廓颜色
‘MarkerFaceColor’	标记填充颜色

局部标记方法：

‘MarkerIndices’	要显示标记的数据点的索引，指定为正整数向量，如果不指定索引，MATLAB将在每个数据点显示一个标记
示例：
plot(x,y,’-o’,‘MarkerIndices’,[1 5 20]);	在第一、第五和第十个数据点处显示圆形标记
示例：
plot(x,y,’-×’,‘MarkerIndices’,1:3:length(y));	每隔三个数据点显示一个交叉标记
示例：
plot(x,y,‘Marker’,‘square’,‘MarkerIndices’,5);	在第五个数据点显示一个正方形标记

使用圆点表示法可以修改或设置属性：

x=-pi:pi/10:pi;
y=sin(x);

z=plot(x,y,'--gs','LineWidth',2,'MarkerSize',10, 'MarkerEdgeColor','b', 'MarkerFaceColor',[1,0.5,0.5]);
% h=plot();返回由图形线条对象组成的列向量。在创建特定的图形线条后，可以使用h修改其属性

z.LineWidth=1;   %线宽更改为1
z.Marker='d';    %方形标记更改为菱形标记

在这里插入图片描述

8. plot(ax,__)

将在由ax指定的坐标区中，而不是在当前坐标区（gca）中创建线图。选项ax可以位于前面的语法中的任何参数组合之前。

ax-目标坐标区
（1）指定为Axes对象、PolarAxes对象（极坐标区绘图，或者使用polarplot函数）或者GeographicAxes对象（地理坐标区绘图，或者使用geoplot函数）；
（2）如果不指定坐标区或者当前坐标区是笛卡尔坐标区，plot函数将使用当前坐标区。

%%********************************************************%%

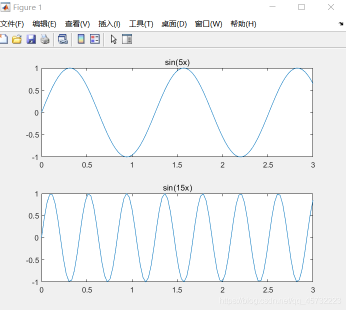

%   使用tiledlayout和nexttile函数显示分块图                  %
%   调用tiledlayout函数以创建一个2×1分块图布局                %
%   调用nexttile函数创建一个坐标区对象，并将该对象返回为ax1    %
%%********************************************************%%
x=linspace(0,3);
y1=sin(5*x);
y2=sin(15*x);
tiledlayout(2,1);

ax1=nexttile;
plot(ax1,x,y1);
title(ax1,'sin(5x)');

ax2=nexttile;
plot(ax2,x,y2);
title(ax2,'sin(15x)');

在这里插入图片描述

9. 一点补充

函数名称	效果
title	添加标题
xlabel	添加x轴标签
ylabel	添加y轴标签
xlim	设置或查询x坐标轴范围
ylim	设置或查询y坐标轴范围
grid on	显示网格线
hold on	添加新绘图时保留当前绘图
legend	为绘制的图形创建一个带有描述性标签的图例
yyaxis	创建具有两个y轴的图
loglog	双对数刻度图，在x轴和y轴上应用对数刻度来绘制x和y坐标
ax=gca	返回当前图窗的当前坐标区或图
axis	对坐标轴进行一定的操作
plot3	绘制三维点或线图
