1-1 IO控制Led亮灭


理论部分学习： 无线传感网络 --ZigBee1-1 硬件相关，IO操作

1-1 IO控制Led亮灭

要求：
（1）在《1-1 IO控制Led灯亮灭》实验中完成了对Led1的控制，请大家添加代码，完成对Led3的控制，要求：Led3与Led1交替闪烁，即，Led1点亮时，Led3熄灭；Led3点亮时，Led1熄灭。

原代码：

/****************************************************************************
* 描    述: GPIO输出控制实验1 操作IO口控制LED灯的亮和灭
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define LED1 P1_0                //定义P1.0口为LED1控制端

/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时，系统时钟不配置时默认为16M(用示波器测量相当精确)
* 入口参数: msec 延时参数，值越大，延时越久
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: InitLed()
* 功    能: 设置LED灯相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitLed(void)
{
    P1DIR |= 0x01;               //P1.0定义为输出口
}

/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{
    InitLed();                   //设置LED灯相应的IO口

    while(1)                     //死循环
    {
        LED1 = 1;                //点亮LED1
        DelayMS(1000);           //延时1秒

        LED1 = 0;                //LED1熄灭
        DelayMS(1000);           //延时1秒
    }
}

分析：

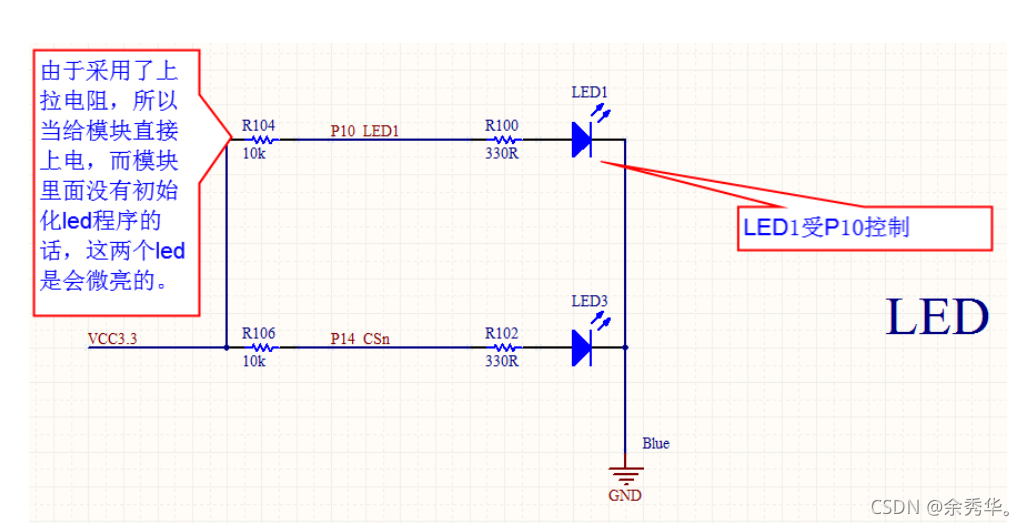

由图可知，LED1对应P1.0口，LED3对应P1.4口
定义

#define LED1 P1_0                //定义P1.0口为LED1控制端
#define LED3 P1_4                //定义P1.4口为LED3控制端

在这里插入图片描述
定义输出口

 P1DIR |= 0x11;               //P1.0，P1.4定义为输出口
                              //0x 0001 0001

修改后代码

/****************************************************************************
* 文 件 名: main.c

* 描    述: GPIO输出控制实验1 操作IO口控制LED灯的亮和灭
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define LED1 P1_0                //定义P1.0口为LED1控制端
#define LED3 P1_4                //定义P1.4口为LED3控制端

/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时，系统时钟不配置时默认为16M(用示波器测量相当精确)
* 入口参数: msec 延时参数，值越大，延时越久
* 出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: InitLed()
* 功    能: 设置LED灯相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitLed(void)
{
    P1DIR |= 0x11;               //P1.0，P1.4定义为输出口
}

/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{
    InitLed();                   //设置LED灯相应的IO口

    while(1)                     //死循环
    {
        LED1 = 1;                //点亮LED1
        LED3 = 0;                //LED3熄灭
        DelayMS(1000);           //延时1秒

        LED1 = 0;                //LED1熄灭
        LED3 = 1;                //点亮LED3
        DelayMS(1000);           //延时1秒
    }
}

1-2 流水灯

/****************************************************************************
* 文 件 名: main.c
* 作    者: Andy
* 修    订: 2013-01-08
* 版    本: 1.0
* 描    述: 操作IO口控制4盏LED灯的全亮和全灭、闪烁、流水灯
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define LED1 P1_0       //定义P1.0口为LED1控制端

#define LED3 P1_4       //定义P1.4口为LED3控制端


/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时，系统时钟不配置时默认为16M(用示波器测量相当精确)
* 入口参数: msec 延时参数，值越大，延时越久
* 出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: LedOnOrOff()
* 功    能: 点亮或熄灭所有LED灯
* 入口参数: mode为0时LED灯亮  mode为1时LED灯灭
* 出口参数: 无
****************************************************************************/
void LedOnOrOff(uchar mode)
{
    LED1 = mode;

    LED3 = mode;

}

/****************************************************************************
* 名    称: InitLed()
* 功    能: 设置LED灯相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitLed(void)
{
    P1DIR |= 0x11;      //P1.0、P1.1、P1.4定义为输出
    LedOnOrOff(0);      //使所有LED灯默认为熄灭状态
}

/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{
    uchar i;

    InitLed();               //设置LED灯相关IO口

    while(1)                 //死循环
    {
        LED1 = !LED1;         //流水灯，初始化时LED为熄灭执行后则点亮
        DelayMS(200);

        LED3 = !LED3;
        DelayMS(200);


        for (i=0; i<2; i++)  //所有灯闪烁2次
        {
           LedOnOrOff(1);    //关闭所有LED灯
           DelayMS(200);
           LedOnOrOff(0);    //打开所有LED灯
           DelayMS(200);
        }

        LedOnOrOff(0);       //使所有LED灯熄灭状态
        DelayMS(1000);
    }
}

1-3 按键控制LED亮灭

要求：
在《1-2 流水灯》中完成了流水灯的功能，在《1-3 按键控制LED灯》实验中使用扫描的方法完成按键检测，结合这两个实验，完成按键控制LED流水灯的功能，即按键S1按下时，分别点亮Led1与Led3，各保持500毫秒。

原代码：

/****************************************************************************
* 文 件 名: main.c
* 描    述: 按下按键S1控制LED1灯亮和灭
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define LED1 P1_0       // P1.0口控制LED1
#define KEY1 P0_1       // P0.5口控制S2

/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时，系统时钟不配置时默认为16M(用示波器测量相当精确)
* 入口参数: msec 延时参数，值越大，延时越久
* 出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: InitLed()
* 功    能: 设置LED相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitLed(void)
{
    P1DIR |= 0x01;      // P1.0定义为输出
    LED1 = 0;           // LED1灯熄灭
}

/****************************************************************************
* 名    称: InitKey()
* 功    能: 设置按键相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitKey(void)
{
    P0SEL &= ~0x02;     //设置P0.1为普通IO口
    P0DIR &= ~0x02;     //按键接在P0.1口上，设P0.1为输入模式
    P0INP &= ~0x02;     //打开P0.1上拉电阻
}

/****************************************************************************
* 名    称: KeyScan()
* 功    能: 读取按键状态
* 入口参数: 无
* 出口参数: 0为抬起   1为按键按下
****************************************************************************/
uchar KeyScan(void)
{
    if (KEY1 == 1)
    {
        DelayMS(10);
        if (KEY1 == 1)
        {
            while(!KEY1); //松手检测
            return 1;     //有按键按下
        }

    }

    return 0;             //无按键按下
}

/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{
    InitLed();		      //设置LED1相应的IO口
    InitKey();            //设置S1相应的IO口

    while(1)
    {
        if (KeyScan())    //按键按下则改变LED状态
            LED1 = ~LED1;
    }
}

分析：

由图可知按键s1基本构造，故使用s1时，设该口为普通口，输入模式，上拉模式

void InitKey(void)
{
    P0SEL &= ~0x02;     //设置P0.1为普通IO口  按位与 取反
    P0DIR &= ~0x02;     //按键接在P0.1口上，设P0.1为输入模式
    P0INP &= ~0x02;     //打开P0.1上拉电阻
}

在这里插入图片描述

修改后代码

/****************************************************************************
* 文 件 名: main.c
* 作    者: Andy
* 修    订: 2013-01-08
* 版    本: 1.0
* 描    述: 按下按键S1控制LED1灯亮和灭
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define LED1 P1_0       // P1.0口控制LED1
#define LED3 P1_4       // P1.4口控制LED3

#define KEY1 P0_1       // P0.1口控制S2

/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时，系统时钟不配置时默认为16M(用示波器测量相当精确)
* 入口参数: msec 延时参数，值越大，延时越久
* 出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: InitLed()
* 功    能: 设置LED相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitLed(void)
{
    P1DIR |= 0x11;      // P1.0定义为输出
    LED3 = 0;
    LED1 = 0;           // LED1灯熄灭
}

/****************************************************************************
* 名    称: InitKey()
* 功    能: 设置按键相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitKey(void)
{
    P0SEL &= ~0x02;     //设置P0.1为普通IO口  按位与 取反
    P0DIR &= ~0x02;     //按键接在P0.1口上，设P0.1为输入模式
    P0INP &= ~0x02;     //打开P0.1上拉电阻
}

/****************************************************************************
* 名    称: KeyScan()
* 功    能: 读取按键状态
* 入口参数: 无
* 出口参数: 0为抬起   1为按键按下
****************************************************************************/
uchar KeyScan(void)
{
    if (KEY1 == 1)
    {
        DelayMS(10);      //延时消抖
        if (KEY1 == 1)
        {
            while(!KEY1); //松手检测
            return 1;     //有按键按下
        }

    }

    return 0;             //无按键按下
}

/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)//扫描
{
    InitLed();		      //设置LED1相应的IO口
    InitKey();            //设置S1相应的IO口

    while(1)
    {
        if (KeyScan())    //按键按下则改变LED状态
        {
          LED1 = 1;
          LED3 = 0;
          DelayMS(500);

          LED1 = 0;
          LED3 = 1;
          DelayMS(500);
        }
    }
}
