相机倾角影响下比例因子的计算

最新推荐文章于 2021-12-26 22:24:45 发布
最新推荐文章于 2021-12-26 22:24:45 发布
阅读量1.1k 收藏 6
点赞数
文章标签： 计算机视觉
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_45598117/article/details/108922187
版权
本文探讨了相机倾角不为0时比例因子的计算方法，提供了含有倾角的计算公式，并分析了倾角增大和焦距变化对测量误差的影响。通过理解这些影响，可以在测量过程中更准确地计算实际位移。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述
在相片表面和物体表面平行时，可以根据上式计算。

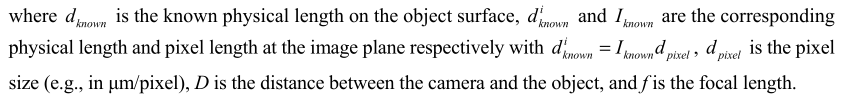

dknown为物体表面的已知物理长度，Iknown为图像平面的像素长度，D为距离，f为焦距，dpixel为像素长度。
但是以上公式是针对相机倾角为0是的计算公式，当测量距离较远时，小幅度的相机倾角可能会被忽略。
相机倾角图
以下是含有相机倾角时比例因子的计算公式：

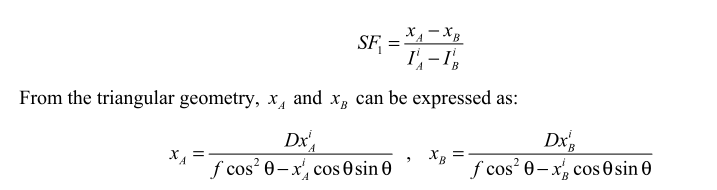

其中Xa和Xb可以根据公式计算出来，Ia和Ib是图像平面上的像素坐标，Xai=Iai*dpixel
其中Xa和Xb可以根据公式计算出来，Ia和Ib是图像平面上的像素坐标，Xai=Iai*dpixel
当倾角较小时，上式可以简化为：
