千兆通信中发送链路的 CRC 模块和 ODDR 模块实现

设计任务：

使用 FPGA 来构建 MAC 层和 UDP 组包，完成从板卡到主机的数据包传递链路。

项目目的：

通过学习以太网的 UDP 帧协议，完成包的构建和使用网络抓包工具抓包分析数据包是否正确。

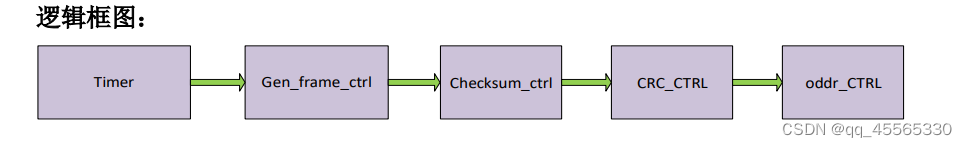

千兆以太网心跳包的产生流程：

 第一：根据 Timer 定时器产生触发条件，触发产生心跳包，在一些系统中需要根据需求发送心跳包。

第二：根据以太网协议把 UDP 的基本帧结构构建出来。

第三：UDP 包包含两个校验和需要计算，我们这里是使用硬件进行校验和计算，也就是用 FPGA 逻辑电路搭建一个校验和计算模块。

第四：在帧的尾部添加 4 个字节的 CRC 校验字段，完成整个帧的设计。

第五：通过 ODDR 模块完成 8 比特到 4 比特的转换操作。

CRC 填充模块：

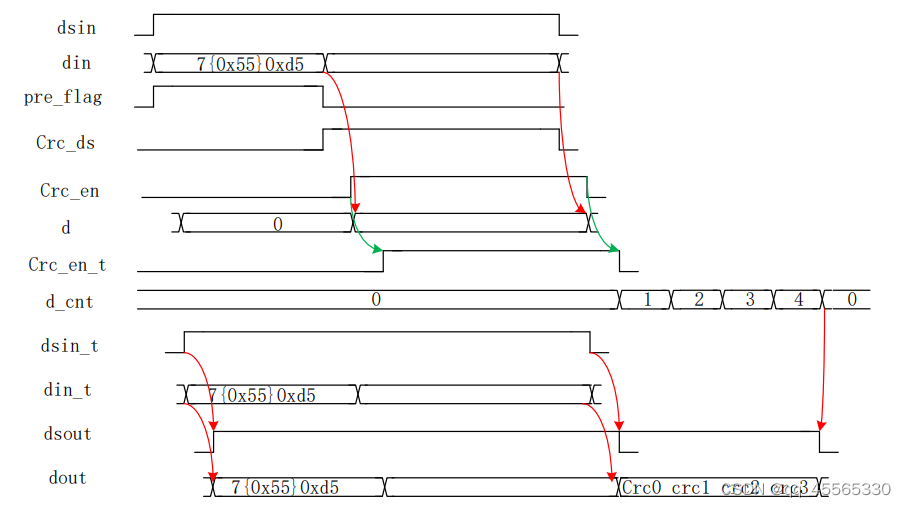

将 checksum 模块组成的有 CRC 校验的千兆以太网 UDP 协议包传输到 crc_ctrl 模块，在该模块中推导出 32 位 crc 校验位， CRC 进行校验时不对千兆以太网帧头计算，即 7 个 0x55 和 1 个 0xd5 不参与 CRC 校验，将推导出的 32bit 的 crc 校 验码分成 4 个字节填充到 checksum_ctrl 模块传输来的没有 CRC 校验的千兆以太 网 UDP 协议包后面，即可组成完整的千兆以太网 UDP 包。

1. CRC 计算模块初始值为 0xffffffff

2. CRC 计算结果需要高低位对调，因为我们输入是先从高位输入计算的 CRC， 所以高低位要需要对调。

3. CRC 最后结果需要取反，对调完成的代码需要取反操作才能正确。

以上三步是标准千兆以太网所定义适用于以太网通信。



CRC 填充模块代码实现：

module crc32_d8_send_02(
        input    wire        rst,
        input    wire        sclk,

        input    wire        dsin,
        input    wire    [7:0]    din,
        input    wire        pre_flag,
        input    wire        crc_err_en,

        output    reg        dsout,
        output    reg    [7:0]    dout
        );

//***
