BGP路由选路

实验任务一 用BGP Weight属性控制选路

实验步骤及要求：

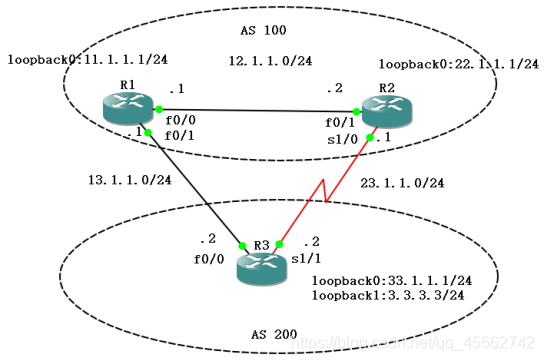

1.配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。
2.R1和R2的IGP配置EIGRP（R1和R3的直连网段、R2和R3的直连网段不宣告）
3.在R1、R2、R3路由器上配置BGP
R1配置如下：
router bgp 100
neighbor 13.1.1.2 remote-as 200
neighbor 22.1.1.1 remote-as 100
neighbor 22.1.1.1 update-source Loopback0
neighbor 22.1.1.1 next-hop-self
R2配置如下：
router bgp 100
neighbor 11.1.1.1 remote-as 100
neighbor 11.1.1.1 update-source Loopback0
neighbor 11.1.1.1 next-hop-self
neighbor 23.1.1.2 remote-as 200
R3配置如下：
router bgp 200
network 3.3.3.0 mask 255.255.255.0
network 33.1.1.0 mask 255.255.255.0
neighbor 13.1.1.1 remote-as 100
neighbor 23.1.1.1 remote-as 100
4.在R1上查看BGP相关信息
show ip bgp
show ip route
通过本路由器宣告、重分发或者汇总的路由的Weight值为32768，从BGP邻居学习到的路由的Weight值为0。

5.修改来自R2的所有路由的权重值，使得R1优选R2作为下一跳
R1(config)#router bgp 100
R1(config-router)#neighbor 22.1.1.1 weight 1
BGP优选最大Weight值的BGP条目，路由器配置了Weight值后只在本地生效
R1#clear ip bgp * soft
R1上查看BGP相关信息
show ip bgp
show ip route bgp
3.3.3.0和33.1.1.0两条路由的下一跳是___________。
这种效果是针对所有路由的，如果想明细地干预选路，可以使用route-map工具。
R1上配置如下：
ip prefix-list lab seq 5 permit 3.3.3.0/24 //匹配3.3.3.3/24的路由
route-map weight permit 10
match ip address prefix-list lab
set weight 2 //针对该路由配置权重值为2，即优于来自R2的路由
route-map weight permit 20
router bgp 100
neighbor 13.1.1.2 route-map weight in //在in方向调用route-map，在out方向调用无效，会报错
R1#clear ip bgp * soft
R1上查看BGP相关信息
show ip bgp
show ip route bgp
R1去往3.3.3.0优选哪条路径到达，原因是什么？

实验任务二 用BGP Local_pref（本地优先级）属性控制选路
R1需求：去往33.1.1.1选择R2作为下一跳，去往3.3.3.3选择R3作为下一跳
1.删除任务一配置的权重值。
R1(config)#router bgp 100
R1(config-router)#no neighbor 22.1.1.1 weight
R1(config-router)#no neighbor 13.1.1.2 route-map weight in
2.在R2上配置默认的本地优先级值为101，该值会更新给IBGP邻居，此时R1把所有路由的下一跳指向R2。
R2(config)#router bgp 100
R2(config-router)#bgp default local-preference 101
验证
R1上查看BGP相关信息
show ip bgp

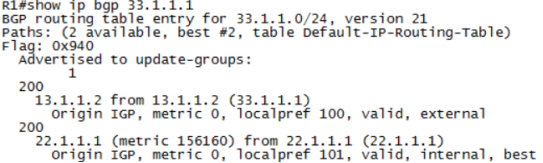

来自22.1.1.1的本地优先级都改为了______，并且优选______，来自13.1.1.2的路由因为是EBGP，所以不显示为100，存在100的验证如下：

3.针对3.3.3.3的路由通过route-map配置本地优先级大于101，则优选R3。
ip prefix-list lab seq 5 permit 3.3.3.0/24
route-map localpre permit 10
match ip address prefix-list lab
set local-preference 102 //设置本地优先级
route-map localpre permit 20
router bgp 100
neighbor 13.1.1.2 route-map localpre in //在BGP中调用route-map

R1#clear ip bgp * soft
R1上查看BGP相关信息
show ip bgp
show ip route bgp
R1去往3.3.3.0优选哪条路径到达，原因是什么？

实验任务三 用BGP AS-PATH属性控制选路
需求：R1去往33.1.1.1选择R2作为下一跳，R1去往3.3.3.3选择R3作为下一跳
1.删除实验任务二中本地优先级的配置
2.R1配置如下：
access-list 33 permit 33.1.1.0 0.0.0.255
route-map aspath permit 10
match ip address 33
set as-path prepend 500 600 //增加AS的长度，增加到原本的AS之前
route-map aspath permit 20
router bgp 100
neighbor 13.1.1.2 route-map aspath in //在BGP中针对邻居调用在in方向
3.R1验证
R1上查看BGP相关信息
show ip bgp
show ip route bgp
R1去往33.1.1.0优选哪条路径到达，原因是什么？

实验任务四 用BGP起源代码属性控制选路
当一条路由生成时会携带一个起源的code
i—IGP（通告、聚合）
e—EGP（已经不存在）
?—incomplete（重分布产生的路由）
优选顺序是i优于e优于?
e已经不再使用，但是IOS保留了该code
需求：R1去往33.1.1.1选择R2作为下一跳
1.删除实验任务三中AS-PATH的配置
2.R1上配置：
access-list 33 permit 33.1.1.0 0.0.0.255
route-map origin permit 10
match ip address 33
set origin incomplete //设置起源代码为？
route-map origin permit 20
router bgp 100
neighbor 13.1.1.2 route-map origin in //BGP中针对邻居调用
3.R1验证
R1上查看BGP相关信息
show ip bgp
show ip route bgp
R1去往33.1.1.0优选哪条路径到达，原因是什么？

实验任务五 用BGP MED属性控制选路
在两个AS之间有多个EBGP连接的情况下，MED值用于影响从相邻AS到本AS的路由选择，即用于影响邻居AS到本AS的流量从哪个接口进来，这是通过向相邻AS的EBGP邻居发送具有不同MED值的路由条目来实现的。
需求：R3针对33.1.1.1的路由通告给R1的MED值为31，通告给R2的MED值为32，那么此时R1把metric值通告给R2，R2会优选来自R1的路由（选择metric值小的路由条目）
1.删除实验任务四中BGP起源代码属性的配置
2.R3上配置：
access-list 33 permit 33.1.1.0 0.0.0.255
route-map 32 permit 10
match ip address 33
set metric 32
route-map 32 permit 20 //不要忘记还要通告其它路由给R1，否则不会通告
route-map 31 permit 10
match ip address 33
set metric 31
route-map 31 permit 20
router bgp 200
neighbor 13.1.1.1 route-map 31 out
neighbor 23.1.1.1 route-map 32 out
3.R2验证
R2上查看BGP相关信息
show ip bgp
show ip route bgp
R2去往33.1.1.0优选哪条路径到达，原因是什么？

拓展题：验证AS-PATH和本地优先级属性都进行配置，BGP如何进行选路。
R3上配置AS-PATH属性，使得R1接收R3发来的33.1.1.0的AS-PATH长，R1上配置本地优先级属性，使得R1接收R3发来的33.1.1.0的本地优先级高，则R1去往33.1.1.0会选择哪个下一跳？做完之后给出该实验结果的截图，并说明原因。
R3上配置：
access-list 33 permit 33.1.1.0 0.0.0.255
route-map aspath permit 10
match ip address 33
set as-path prepend 500 600
route-map aspath permit 20
router bgp 200
neighbor 13.1.1.1 route-map aspath out
R1上配置：
ip prefix-list lab permit 33.1.1.0/24
route-map localpre permit 10
match ip address prefix-list lab
set local-preference 102
route-map localpre permit 20
router bgp 100
neighbor 13.1.1.2 route-map localpre in
