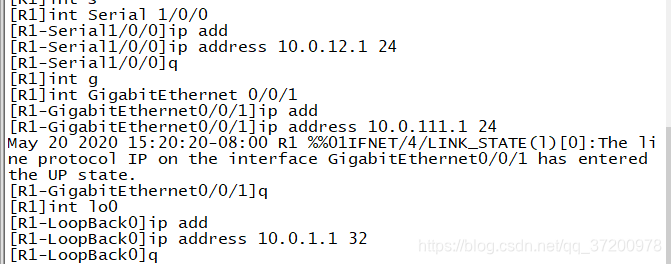

BGP属性与路径选择1

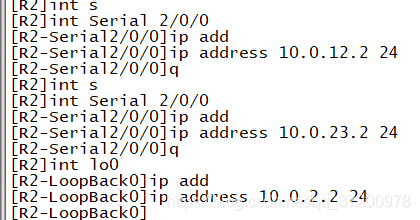

R2基础配置

这个填错了 后面改回来了

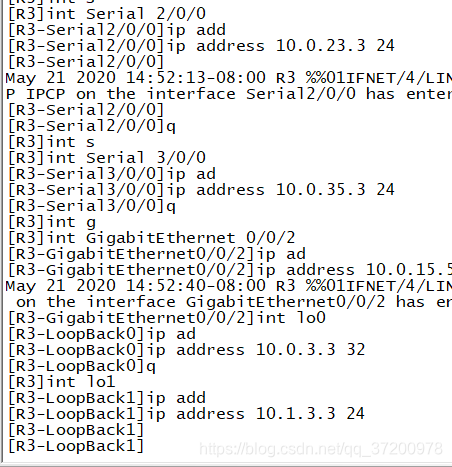

R3配置

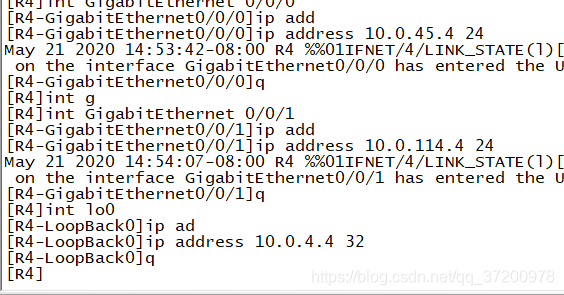

R4配置

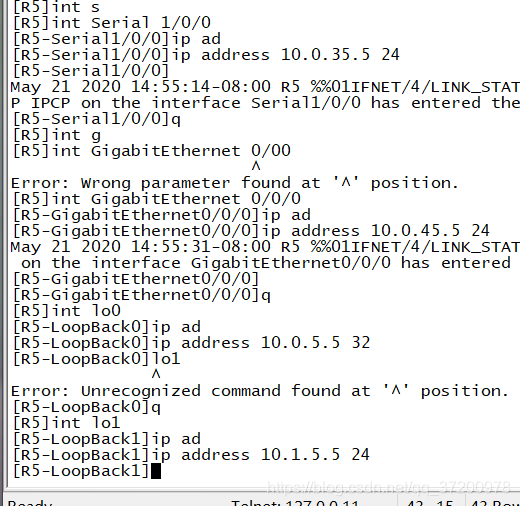

R5配置



ping   检查连通性

二、配置IGP和BGP

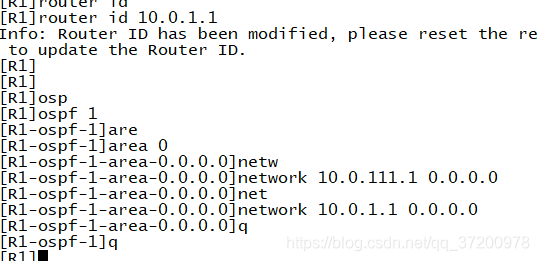

在AS64512内部使用OSPF作为IGP，所有设备属于区域0，R1的G0/0/1和lo-0连接的网段运行ospf。

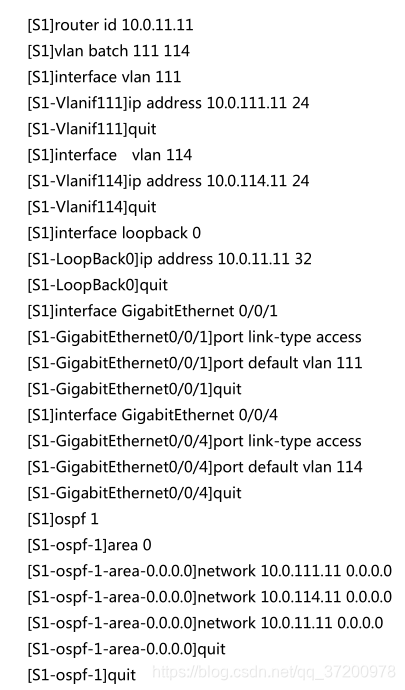

在S1上创建vlan111，配置vlanif地址与R1进行互联。

创建vlan114，配置vlanif地址与R4进行互联。

创建接口使用access模式，S1的vlanif 111，vlanif114和lo0里阿尼额的网段运行ospf。

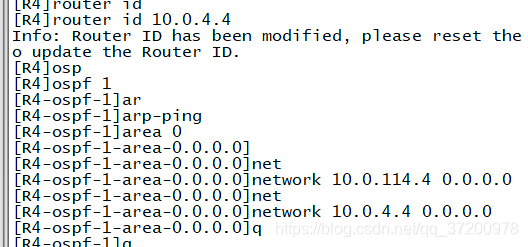

R4的G0/0/1和lo0连接的网段运行ospf

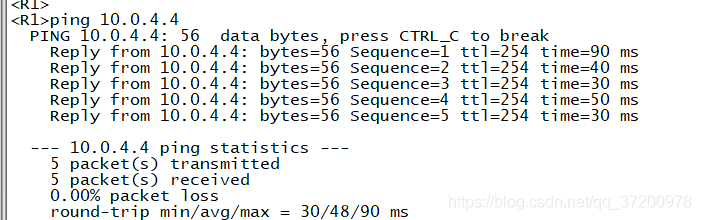

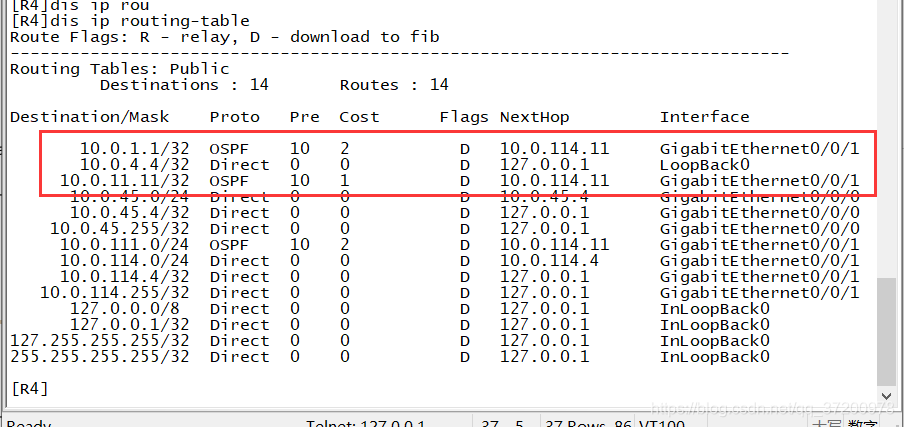

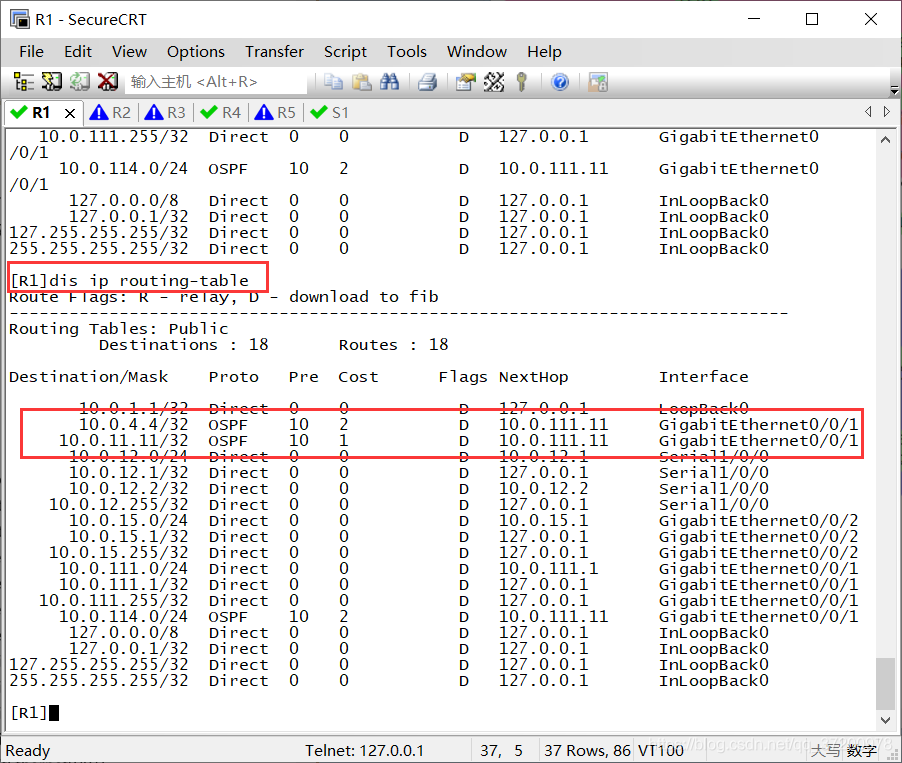

检查是否学习到其他设备的lo0地址所在的网段。





能够ping通。

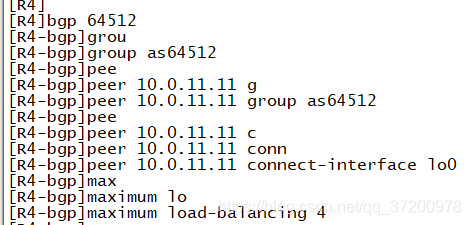

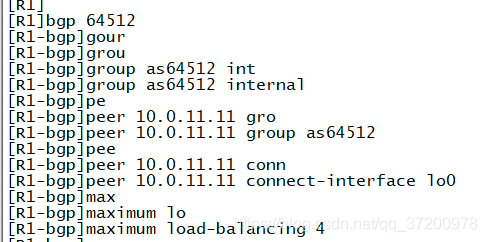

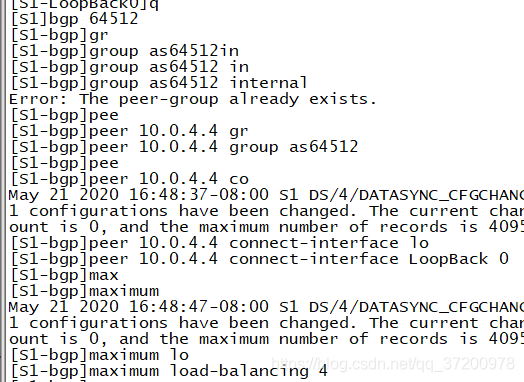

在R1,R4,S1上配置BGP，要求使用各自lo0接口建立对等体连接，配置的时候使用对等体组，组名为as64512。

默认情况下，BGP的负载分担是关闭的，在所有 路由器上打开负载分担，设置最大同时使用4条等价路径。

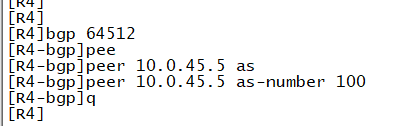

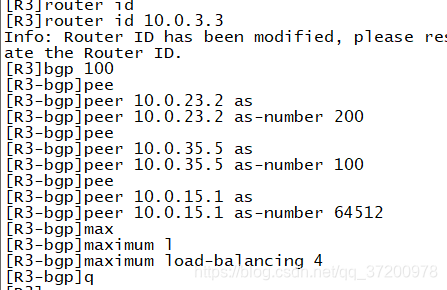

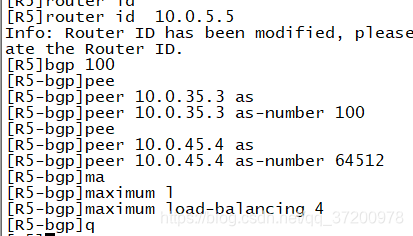

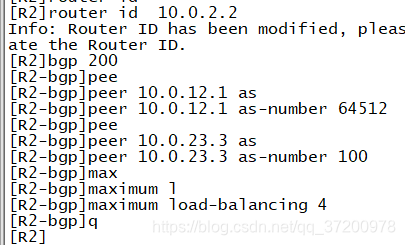

在R1,R2,R3,R4,R5上配置EBGP,EBGP全部使用物理接口地址建立对等体关系。











步骤三。配置as-path属性

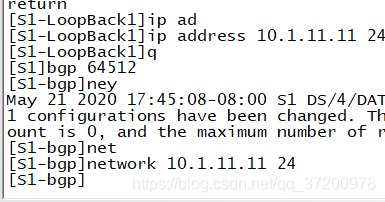

在S1上创建lo1，地址为10.0.11.11/24 使用niework命令发布到BGP中，



在R2上观察BGP路由表，可看出这时10.1.11.0/24路由 是依据as-path属性来选择下一跳的。



由于R1 到R4之间的带宽有限，希望R2能经由AS100来访问10.1.11.0/24，这里通过as-path来影响选路。，

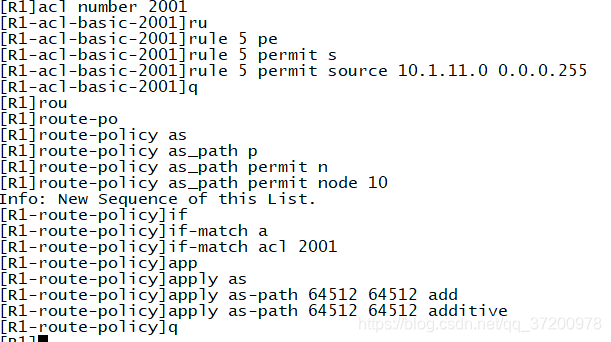

在R1上创建路由策略as-path。针对10.1.110/24这条路由增加2个重复的AS号。

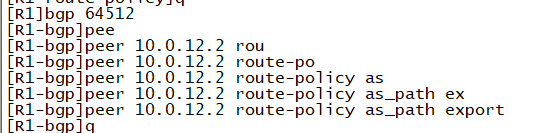

然后把该策略应用在R1上，让R2从R1上学习到的这条路由的AS-path有3个值

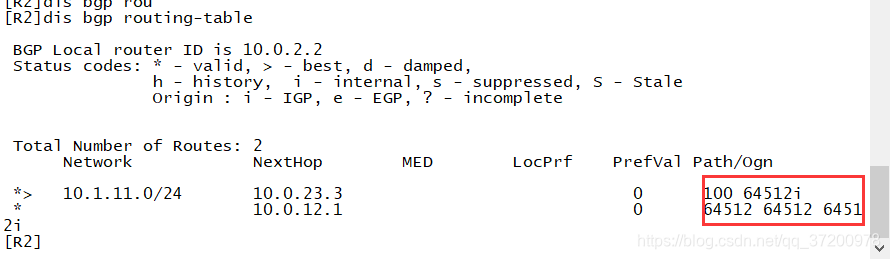

在R2上观察BGP路由表。



此时R2经由as100访问10.1.11.0/24网段。



步骤四、配置origin属性



观察r3路由表
