AD中关于[Silk To Solder Mask Clearance Constraint Violation]的错误提示

中文意思 丝印到焊锡掩模间隙限制冲突

也就是 丝焊间隙约束违反,也就是你的丝焊间隙与你设计的规则冲突

解决方法

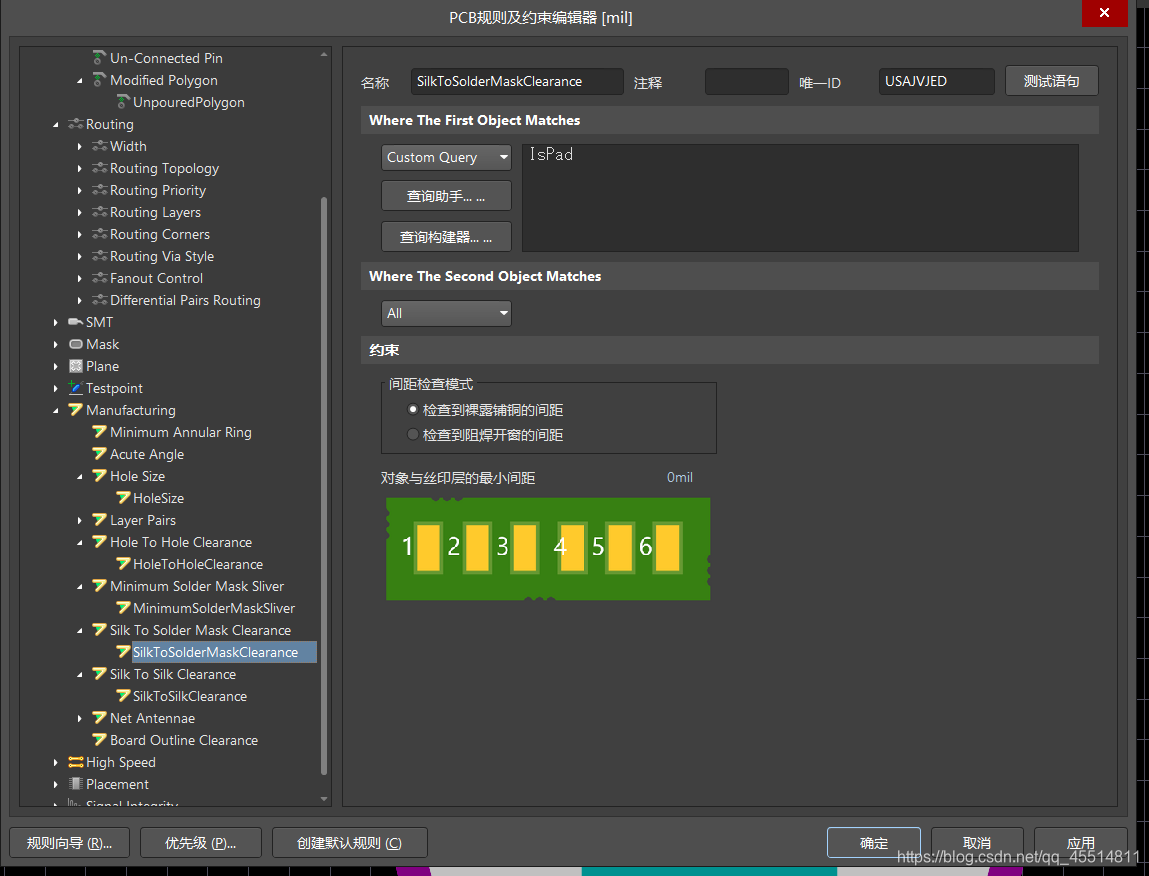

在这里插入图片描述

在Manfacturing中找到提示中class类对应的英文单词
也可以参照图上的提示把最小间距改小即可
