二层交换机技术应用VLAN配置

• VLAN的概念、介绍其特点
• VLAN帧的工作原理
• VLAN间用户如何通信
• VLAN的基本配置
• VTP技术的应用及配置

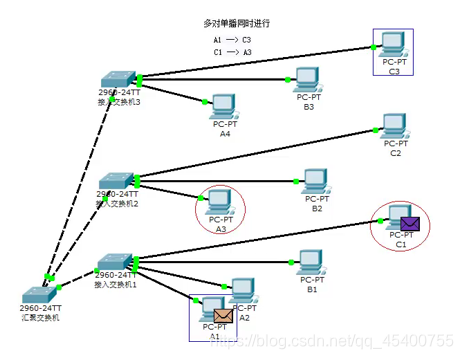

交换机支持多对单播同时进行

对于广播通信，交换机需要配置VLAN

虚拟局域网VLAN
采用虚拟局域网，即一个VLAN就是一个广播域。在一个VLAN中所有的机器都能够接收到广播，其他的VLAN则不能够接受。就像路由器的一个端口划分一个广播域一样

VLAN只是分割广播域，不会改变广播、单播的实质。增加广播域的个数，减少了广播域的大小

一个VLAN = 一个广播域 =一个逻辑子网

特点：
VLAN增加了广播域的个数，减少了单个广播域的大小。减少了广播流量带宽的消耗，增加了可用带宽
增强了网络的安全性
VLAN可以从逻辑上划分主机和用户，使同一个VLAN中用户不受地理位置的限制
VLAN可以灵活的实现在网络用户的添加、移动和改变，只需要逻辑上的配置

• VLAN成员模式
• VLAN帧如何标识的
• 同一VLAN间如何通信
• VLAN间如何通信
• VLAN配置及trunk的配置
• VTP如何工作及配置

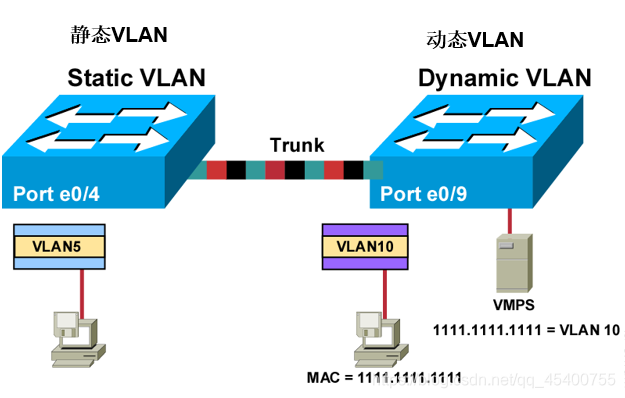

VLAN成员模式

VLAN通常是由管理员创建的，即是软件创建
静态VLAN：将交换机端口分配到每个VLAN中，这种类型的VLAN称为静态VLAN
动态VLAN：基于硬件地址、协议甚至是应用程序来创建VLAN，称之为动态
将所有主机设备的硬件地址都分配得到一个数据库VMPS（VLAN管理策略服务器）中，当主机插入到交换机中，交换机都可以动态地分配VLAN

VLAN帧如何识别的

访问链路：VLAN中每个主机接入到交换机的链路，该链路上传输的数据不携带VLAN标识

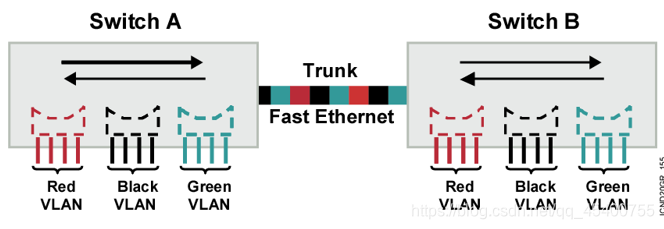

中继链路：需要同时承载多个VLAN数据的链路，如交换机间、交换机与路由器间有多个VLAN需要区分的链路

VLAN运行：VLAN帧识别

在由多太交换机构成的网络中使用VLAN时，数据帧在发送到交换机间的链路上之前，帧头都会被封装或者改变，以识别某个VLAN ID或称之为“颜色”

接受到帧的交换机必须帧标志中的VLAN ID，然后通过查看过滤表中的信息，它就知道该帧进行送入ID一致的VLAN中

在数据帧转发到终端设备之前，帧头内标识VLAN ID的信息将要被删除，及恢复原样，这样接在访问链路上的主机才可以正确的识别数据帧

帧标记方法（中继&
