【视觉算法—关键点匹配】LightGlue：以光速进行局部特征匹配

明月下

已于 2025-03-26 15:20:17 修改

阅读量765

点赞数 4

分类专栏：视觉算法文章标签： python 深度学习

于 2024-09-20 17:31:09 首次发布

本文链接：https://blog.youkuaiyun.com/qq_45384162/article/details/142390615

版权

视觉算法专栏收录该内容

7 篇文章

订阅专栏

项目链接：

code：https://github.com/cvg/lightglue
Paper: https://arxiv.org/pdf/2306.13643.pdf

本文模型流程：

准备测试数据，至少需要两张，一张作为模板图像（提前用labelimg工具标注好ROI的BBOX），一张是待匹配图像。

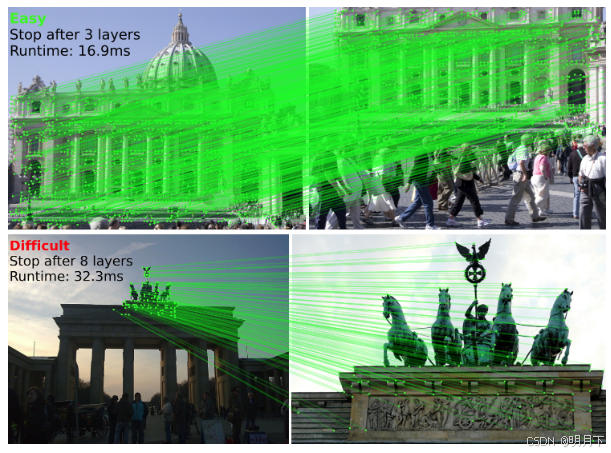

利用LightGLUE进行关键点匹配
利用findHomography查找两个平面之间的透视变换矩阵（也称为单应性矩阵）【所以只支持简单的平面匹配场景】
将模板图的BBOX复用在待匹配图像中
绘制匹配线，匹配点，前后剪影图

单应性矩阵：

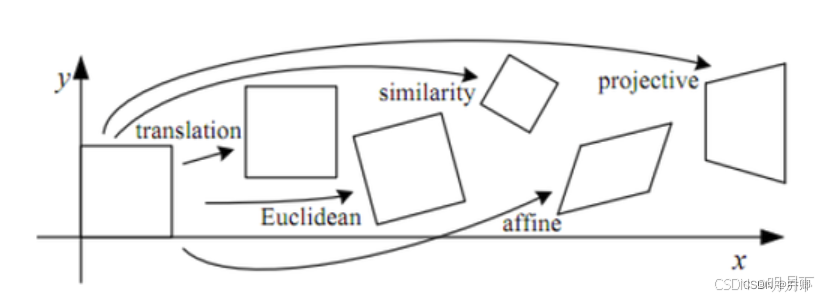

单应性变换是一种广义的平面变换，它包含以下几种基本的二维变换：
在这里插入图片描述

Translation (平移变换)
平移变换用于在平面上平移一个物体，即沿着x轴和y轴移动。该变换保持物体的形状、大小和方向不变。

其中(tx,ty)是平移量
Euclidean (欧几里得变换)
欧几里得变换包括旋转和平移。它保持物体的形状和大小不变，仅仅改变物体的位置和方向。
Similarity (相似变换)
相似变换包括缩放、旋转和平移。它保持物体的形状不变，但会改变物体的大小和方向

其中 s 是缩放因子
Affine (仿射变换)
仿射变换是相对更广义的一种线性变换，可以包括平移、旋转、缩放和剪切。这种变换保持层次间的平行性质不变，即平行线依然是平行的。
Projective (投影变换)
投影变换或透视变换是最广义的线性平面变换，不仅包括仿射变换，还允许发生透视效果（如透视缩放、透视收缩等），对于平面投影中的线性变换是最完整的描述。

准备工作:

代码下载

git clone https://github.com/cvg/LightGlue.git && cd LightGlue

环境配置

conda create -n lightglue python=3.11
python -m pip install --upgrade pip
python -m pip install -e .

# 下面的根据自己需要下载，有就不用下了~
pip3 install opencv-python
pip3 install kornia
#根据自己的cuda下载，torch下载网址：https://pytorch.org/get-started/locally/
pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu121
pip3 install matplotlib
pip3 install kornia_moons

测试数据准备：

#数据集目录分布情况
--dataset_name
----A场景图片
---------1.xlm  #通过labelimg工具对1.jpg中想要匹配的目标标注bbox
---------等等
----B场景图片
---------1.xlm  #通过labelimg工具对1.jpg中想要匹配的目标标注bbox
---------等等
----等等场景图片

代码准备：

新建test.py，复制以下代码：

from pathlib import Path
from lightglue import LightGlue, SuperPoint, DISK
from lightglue.utils import load_image, rbd
from lightglue import viz2d
import torch
import os
import random
import time
import cv2
import numpy as np
import xml.etree.ElementTree as ET

colors=[[0,0,255],[0,255,0],[255,0,0],[0,255,255],[255,0,255],[255,255,0],
       [31, 119, 180],[255, 126, 14],[44, 160, 44],[214, 39, 40],
        [147, 102, 188],[140, 86, 75],[225, 119, 194],[126, 126, 126],
        [188, 188, 34],[23, 188, 206]]

def transform_point(point, mat):
    point = np.array([point[0], point[1], 1]).reshape(3, 1)  # 3x1
    point = np.dot(mat, point)  # 3x3 * 3x1
    point = point / point[2]
    return point[0], point[1]

def draw_bboxes_on_image(image, bbox,id):
    """在图像上绘制多个边界框，每个边界框对应一个掩码。
    参数：
    image: 输入图像。
    bbox: 框。
    """
    if bbox is not None:
        x_min, y_min, x_max, y_max = bbox
        while id>=len(colors):
            id=id-len(colors)
        # id=id-len(colors) if id>=len(colors) else id
        cv2.rectangle(image, (x_min, y_min), (x_max, y_max),colors[id] , 2)
    return image

def main(image_root,save_root):
    # 关键点提取模型，max_num_keypoints可以设置1024或2048
    extractor = SuperPoint(max_num_keypoints=2048).eval().cuda()  # load the extractor
    # extractor = DISK(max_num_keypoints=2048).eval().cuda()  # load the extractor

	# 关键点匹配模型，features参数根据关键点提取模型设置
    matcher = LightGlue(features='superpoint').eval().cuda()  # load the matcher

	# 加载测试数据
	os.makedirs(save_root,exist_ok=True)
    image_files=os.listdir(image_root)
    image_files = [
            p for p in os.listdir(image_root)
            if os.path.splitext(p)[-1] in [".jpg",'.JPG','.png']
        ]
    image_files.sort()
    if len(image_files)<=1:
        print("只有一张，数据不够")
        return

    # 第一张图作为模板图，模板图必须有含有bbox的labelimg
    fix_name=image_files[0]

    # 除第一张图外，其他图像匹配图
    for moving_name in image_files[1:]:
        start_time=time.time()
        # image0源点 moving，image1目标点 fix
        image0,image0_cv = load_image(os.path.join(image_root,moving_name))
        image1,image1_cv = load_image(os.path.join(image_root,fix_name))
        image0=image0.cuda()
        image1=image1.cuda()
        if image0.size()!=image1.size():
            print("图像对尺寸不一致")

        # 获取目标点 label
        image1_ann_path=os.path.join(image_root,fix_name.split('.')[0]+".xml")
        tree = ET.parse(image1_ann_path)
        root = tree.getroot()

        # 获取尺寸
        size = root.find('size')
        h,w=int(size.find('height').text),int(size.find('width').text)

        # extract local features
        feats0 = extractor.extract(image0)  # auto-resize the image, disable with resize=None
        feats1 = extractor.extract(image1)

        # match the features
        matches01 = matcher({'image0': feats0, 'image1': feats1})
        feats0, feats1, matches01 = [rbd(x) for x in [feats0, feats1, matches01]]  # remove batch dimension
        kpts0, kpts1, matches = feats0["keypoints"], feats1["keypoints"], matches01["matches"]
        m_kpts0, m_kpts1 = kpts0[matches[..., 0]], kpts1[matches[..., 1]]

        # 显示匹配线
        axes = viz2d.plot_images([image0, image1])
        viz2d.plot_matches(m_kpts0, m_kpts1, save_root,'plot_matches_'+moving_name,color="lime", lw=0.2)
        viz2d.add_text(0, f'Stop after {matches01["stop"]} layers', fs=20)

        # 显示匹配点
        kpc0, kpc1 = viz2d.cm_prune(matches01["prune0"]), viz2d.cm_prune(matches01["prune1"])
        viz2d.plot_images([image0, image1])
        viz2d.plot_keypoints([kpts0, kpts1] ,save_root,'plot_keypoints_'+moving_name,colors=[kpc0, kpc1], ps=10)

        # findHomography查找两个平面之间的透视变换矩阵（也称为单应性矩阵）。这个矩阵是一个 3x3 的矩阵，可以将一个平面上的点映射到另一个平面上的对应点。
        # H, mask = cv2.findHomography(src_points, dst_points, cv2.RANSAC, 5.0)
        # 输出的变换矩阵 H 是将 src_points 映射到 dst_points 的变换矩阵
        trans_mat = cv2.findHomography(m_kpts0.cpu().numpy(), m_kpts1.cpu().numpy(), cv2.RANSAC, 5.0)[0] # fix，moving

        for id,obj in enumerate(root.findall('object')):
            # 形变关键点，将bbox中（x,y）映射到新图中
            bndbox = obj.find('bndbox')
            xmin = int(bndbox.find('xmin').text)
            ymin = int(bndbox.find('ymin').text)
            center_min=(xmin,ymin)
            new_xmin,new_ymin = transform_point(center_min,trans_mat)
            new_xmin,new_ymin=int(new_xmin),int(new_ymin)
            xmax = int(bndbox.find('xmax').text)
            ymax = int(bndbox.find('ymax').text)
            center_max=(xmax,ymax)
            new_xmax,new_ymax =transform_point(center_max,trans_mat)
            new_xmax,new_ymax=int(new_xmax),int(new_ymax)
            if new_xmin<0 or new_ymin<0 or new_xmax>=w or new_ymax>=h:
                print(moving_name,' index out !')
                continue
            image1_cv=draw_bboxes_on_image(image1_cv, (xmin,ymin,xmax,ymax),id=id) #目标源 fix image
            image0_cv=draw_bboxes_on_image(image0_cv, (new_xmin,new_ymin,new_xmax,new_ymax),id=id)

        cv2.imwrite(os.path.join(save_root,moving_name),image0_cv)
        if not os.path.exists(os.path.join(save_root,fix_name)):
            cv2.imwrite(os.path.join(save_root,"fix_"+fix_name),image1_cv)

        # 对整张匹配图像进行形变
        warp_img = cv2.warpPerspective(image0_cv, trans_mat, (w,h))

        # 保存前后形变的剪影图，左边为匹配前的剪影图，后边为匹配后剪影图
        before_diff=image0_cv-image1_cv
        after_diff=warp_img-image1_cv
        viz2d.plot_images([before_diff, after_diff],save_root,'diff_'+moving_name)

        end_time=time.time()
        all_time = end_time-start_time
        # print('lightglue 运行时间:',all_time)

if __name__ == "__main__":
    save_root='/path/result/' # 结果保存的路径
    image_root = '/dataset_name/'  # 上一节中测试数据路径
    for dir in os.listdir(image_root):
        main(os.path.join(image_root,dir),os.path.join(save_root,dir))
