Sinusoidal Steady-State Analysis

中文部分

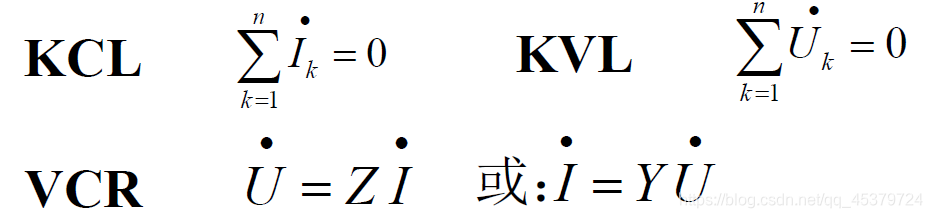

电路基本定律的相量形式
在这里插入图片描述
相量形式的基尔霍夫定律和欧姆定律与直流电路的定律的形式相似

将直流线性电阻电路的各种分析方法和电路定理等推广应用于正弦稳态交流电路的相量法中

用相量法分析正弦稳态电路的步骤：

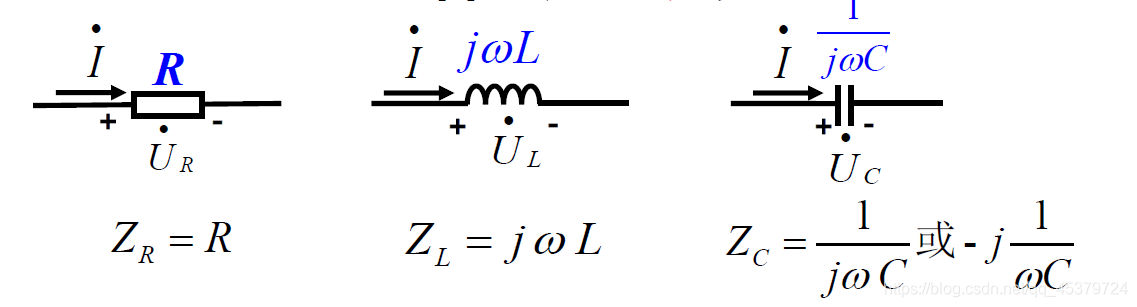

（1）画出电路的相量模型
电压、电流用相量表示
电阻、电感和电容等用阻抗表示
在这里插入图片描述
（2）列写相量形式的代数方程

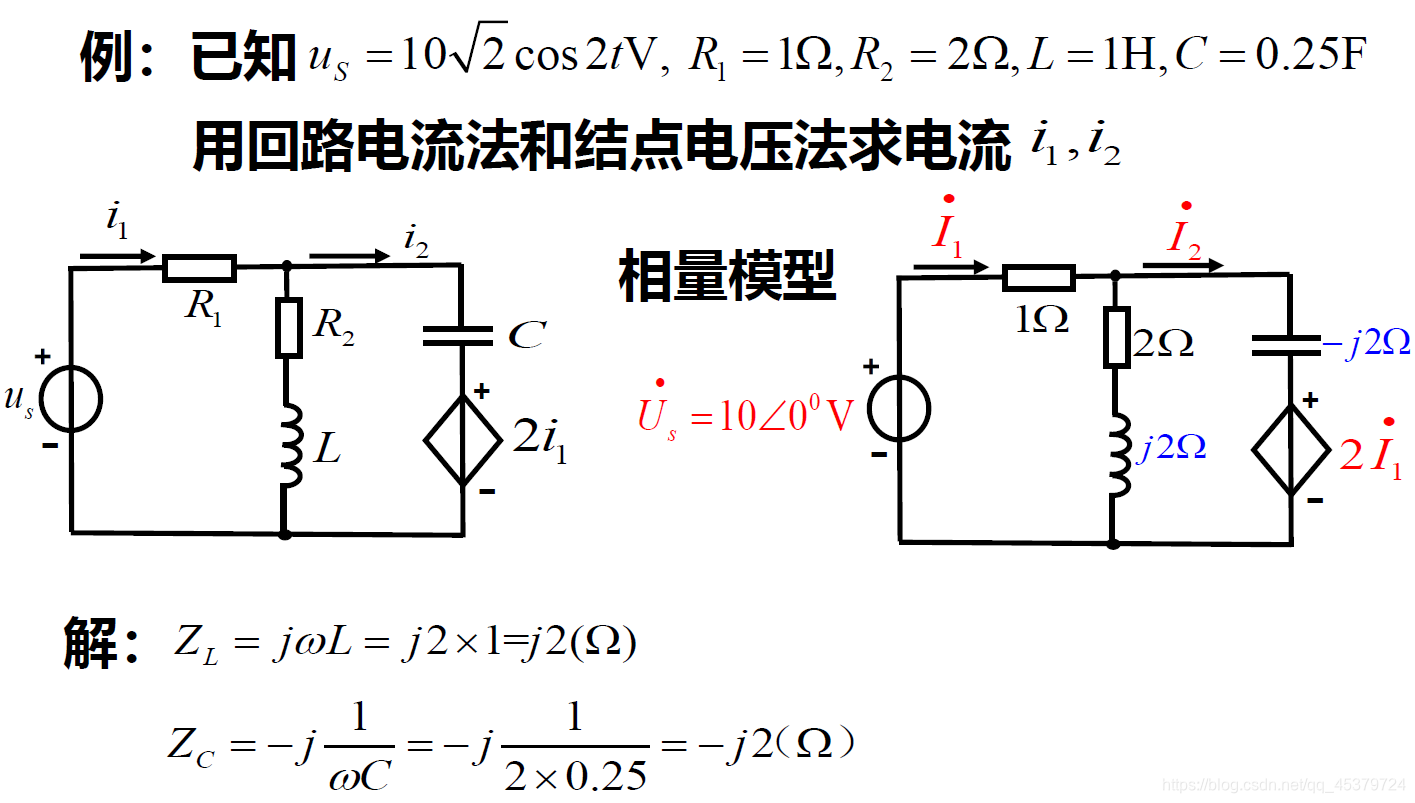

（3）求解并按要求写出响应的表达式
在这里插入图片描述
在这里插入图片描述

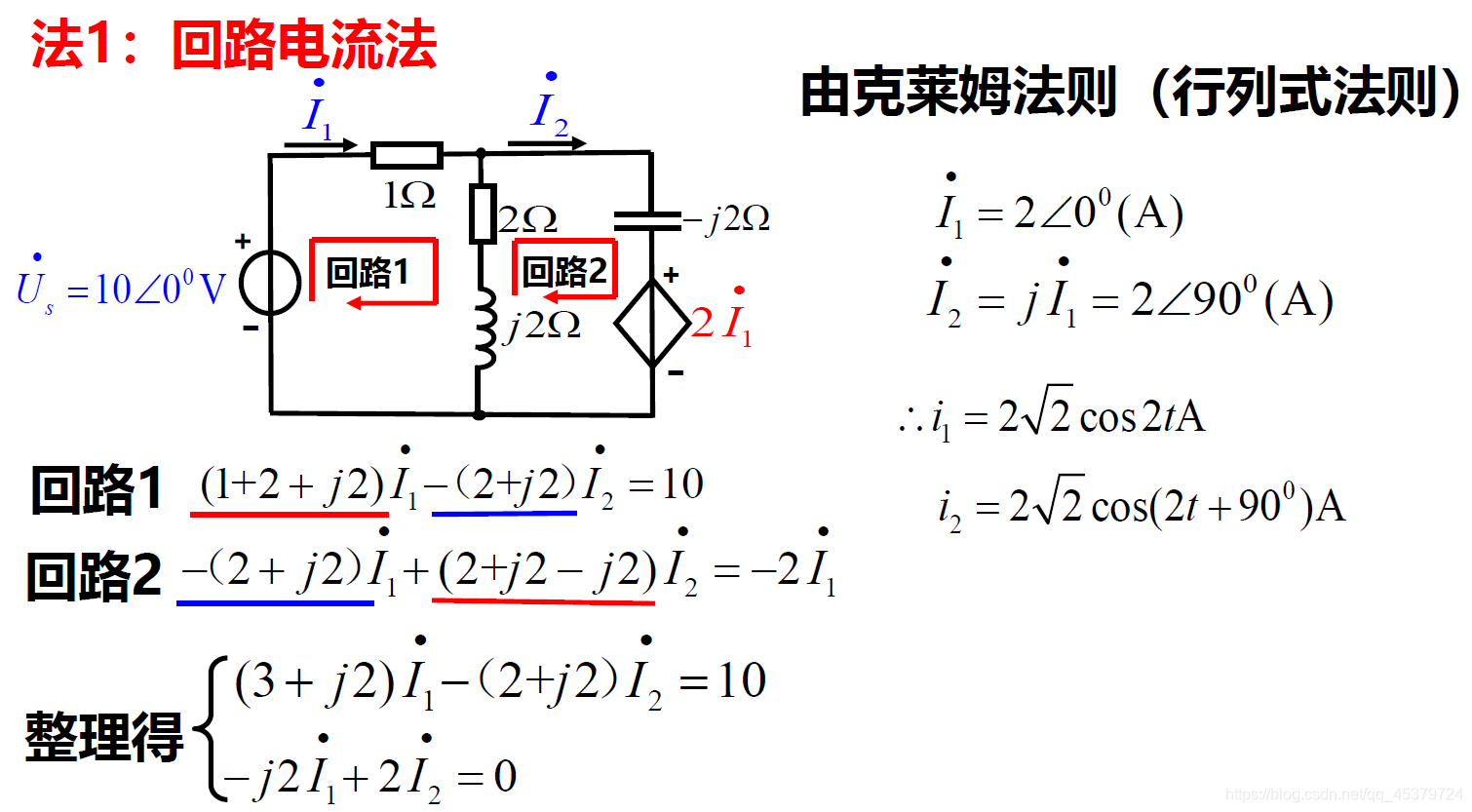

自阻变成自阻抗,互阻变成互阻抗
在这里插入图片描述

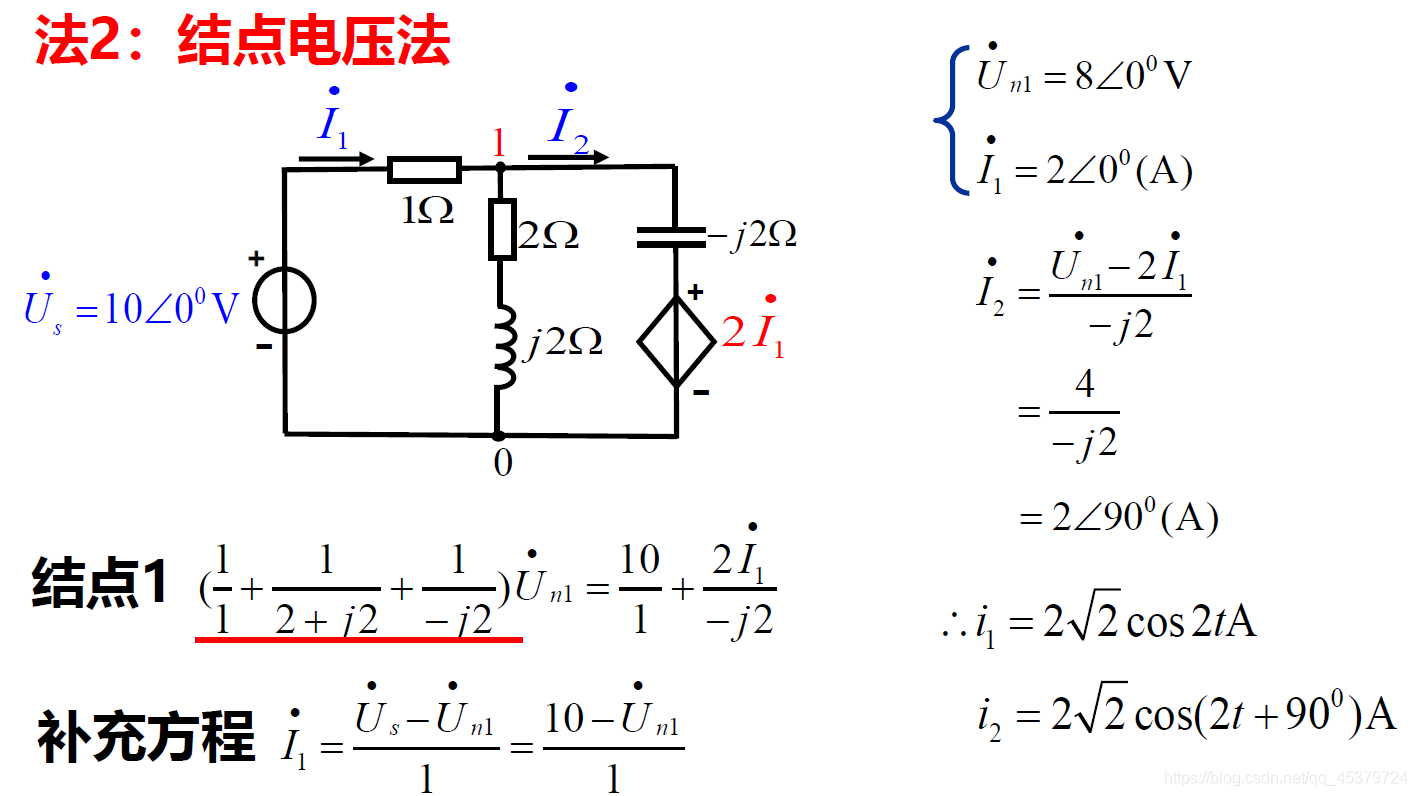

结点1的右边,两个电压源支路分别是实际电压源,等效变换为电流源并联电阻
自导变成自导纳
