Colmap 命令model_merger源码解析

我要喝可乐！

已于 2025-02-24 18:16:02 修改

阅读量1.1k

点赞数 12

文章标签： c++ 算法

于 2025-02-24 17:27:33 首次发布

本文链接：https://blog.youkuaiyun.com/qq_45372239/article/details/145831644

版权

一、找到model_merger的具体实现函数:RunModelMerge

二、分析RunModelMerge代码

三、合并重建MergeAndFilterReconstructions代码

四、MergeReconstructions

五、sim3计算：

六、总结

1. RunModelMerger 函数

2. MergeAndFilterReconstructions 函数

3. MergeReconstructions 函数

4. AlignReconstructionsViaReprojections 函数

5. 核心步骤概括

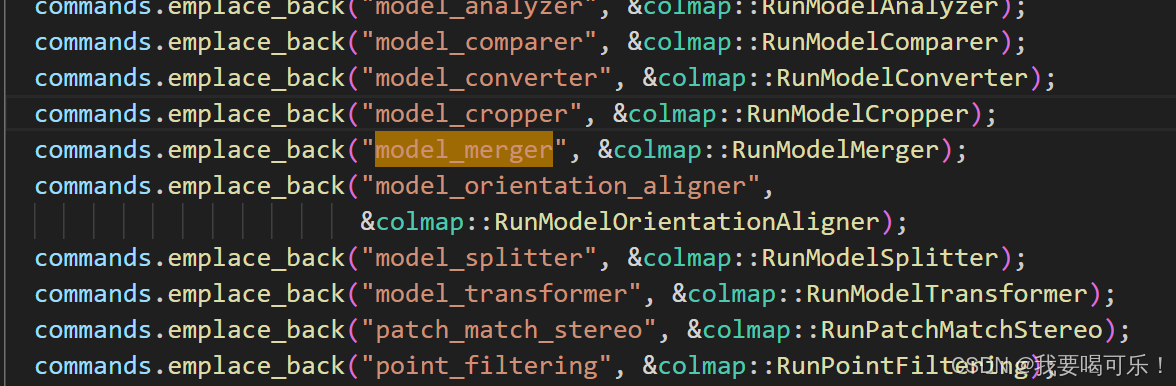

一、找到model_merger的具体实现函数:RunModelMerge

二、分析RunModelMerge代码

int RunModelMerger(int argc, char** argv) {
  std::string input_path1;
  std::string input_path2;
  std::string output_path;
  double max_reproj_error = 64.0;

  OptionManager options;
  options.AddRequiredOption("input_path1", &input_path1);
  options.AddRequiredOption("input_path2", &input_path2);
  options.AddRequiredOption("output_path", &output_path);
  options.AddDefaultOption("max_reproj_error", &max_reproj_error);
  options.Parse(argc, argv);

  Reconstruction reconstruction1;
  reconstruction1.Read(input_path1);
  PrintHeading2("Reconstruction 1");
  LOG(INFO) << StringPrintf("Images: %d", reconstruction1.NumRegImages());
  LOG(INFO) << StringPrintf("Points: %d", reconstruction1.NumPoints3D());

  Reconstruction reconstruction2;
  reconstruction2.Read(input_path2);
  PrintHeading2("Reconstruction 2");
  LOG(INFO) << StringPrintf("Images: %d", reconstruction2.NumRegImages());
  LOG(INFO) << StringPrintf("Points: %d", reconstruction2.NumPoints3D());

  PrintHeading2("Merging reconstructions");
  if (MergeAndFilterReconstructions(
          max_reproj_error, reconstruction1, reconstruction2)) {
    LOG(INFO) << "=> Merge succeeded";
    PrintHeading2("Merged reconstruction");
    LOG(INFO) << StringPrintf("Images: %d", reconstruction2.NumRegImages());
    LOG(INFO) << StringPrintf("Points: %d", reconstruction2.NumPoints3D());
  } else {
    LOG(INFO) << "=> Merge failed";
  }

  reconstruction2.Write(output_path);

  return EXIT_SUCCESS;
}

这段代码包含了7步操作分别是：

1.定义输入输出路径变量以及重投影误差变量

2.OptionManager 设置：使用 OptionManager 来解析命令行参数，指定输入文件路径、输出路径和最大重投影误差等。

3.加载和打印第一个重建（reconstruction1）：创建一个 Reconstruction 对象并通过 Read 方法从文件 input_path1 加载数据。然后打印该重建的图片数量和三维点数量。

4.加载和打印第二个重建（reconstruction2）

5.合并重建：调用 MergeAndFilterReconstructions 函数合并两个重建，如果合并成功，打印合并后的重建的图片和三维点数量；如果失败，输出失败信息。

6.写入合并后的重建：将合并后的重建结果保存到指定的 output_path 文件中。

7.程序执行成功后返回退出代码 EXIT_SUCCESS。

可以看出核心代码在于第5步合并重建MergeAndFilterReconstructions

三、合并重建`MergeAndFilterReconstructions代码`

bool MergeAndFilterReconstructions(const double max_reproj_error,
                                   const Reconstruction& src_reconstruction,
                                   Reconstruction& tgt_reconstruction) {
  if (!MergeReconstructions(
          max_reproj_error, src_reconstruction, tgt_reconstruction)) {
    return false;
  }
  ObservationManager(tgt_reconstruction)
      .FilterAllPoints3D(max_reproj_error, /*min_tri_angle=*/0);
  return true;
}

可以看出，第一步是合并两个模型，第二步根据重投影误差过滤3d点

四、MergeReconstructions

bool MergeReconstructions(const double max_reproj_error,
                          const Reconstruction& src_reconstruction,
                          Reconstruction& tgt_reconstruction) {
  Sim3d tgt_from_src;
  if (!AlignReconstructionsViaReprojections(src_reconstruction,
                                            tgt_reconstruction,
                                            /*min_inlier_observations=*/0.3,
                                            max_reproj_error,
                                            &tgt_from_src)) {
    return false;
  }

  // Find common and missing images in the two reconstructions.
  std::unordered_set<image_t> common_image_ids;
  common_image_ids.reserve(src_reconstruction.NumRegImages());
  std::unordered_set<image_t> missing_image_ids;
  missing_image_ids.reserve(src_reconstruction.NumRegImages());
  for (const auto& image_id : src_reconstruction.RegImageIds()) {
    if (tgt_reconstruction.ExistsImage(image_id)) {
      common_image_ids.insert(image_id);
    } else {
      missing_image_ids.insert(image_id);
    }
  }

  // Register the missing images in this src_reconstruction.
  for (const auto image_id : missing_image_ids) {
    auto src_image = src_reconstruction.Image(image_id);
    src_image.ResetCameraPtr();
    src_image.SetCamFromWorld(
        TransformCameraWorld(tgt_from_src, src_image.CamFromWorld()));
    if (!tgt_reconstruction.ExistsCamera(src_image.CameraId())) {
      tgt_reconstruction.AddCamera(
          src_reconstruction.Camera(src_image.CameraId()));
    }
    tgt_reconstruction.AddImage(src_image);
    tgt_reconstruction.RegisterImage(image_id);
  }

  // Merge the two point clouds using the following two rules:
  //    - copy points to this src_reconstruction with non-conflicting tracks,
  //      i.e. points that do not have an already triangulated observation
  //      in this src_reconstruction.
  //    - merge tracks that are unambiguous, i.e. only merge points in the two
  //      reconstructions if they have a one-to-one mapping.
  // Note that in both cases no cheirality or reprojection test is performed.

  for (const auto& point3D : src_reconstruction.Points3D()) {
    Track new_track;
    Track old_track;
    std::unordered_set<point3D_t> old_point3D_ids;
    for (const auto& track_el : point3D.second.track.Elements()) {
      if (common_image_ids.count(track_el.image_id) > 0) {
        const auto& point2D = tgt_reconstruction.Image(track_el.image_id)
                                  .Point2D(track_el.point2D_idx);
        if (point2D.HasPoint3D()) {
          old_track.AddElement(track_el);
          old_point3D_ids.insert(point2D.point3D_id);
        } else {
          new_track.AddElement(track_el);
        }
      } else if (missing_image_ids.count(track_el.image_id) > 0) {
        tgt_reconstruction.Image(track_el.image_id)
            .ResetPoint3DForPoint2D(track_el.point2D_idx);
        new_track.AddElement(track_el);
      }
    }

    const bool create_new_point = new_track.Length() >= 2;
    const bool merge_new_and_old_point =
        (new_track.Length() + old_track.Length()) >= 2 &&
        old_point3D_ids.size() == 1;
    if (create_new_point || merge_new_and_old_point) {
      const Eigen::Vector3d xyz = tgt_from_src * point3D.second.xyz;
      const auto point3D_id =
          tgt_reconstruction.AddPoint3D(xyz, new_track, point3D.second.color);
      if (old_point3D_ids.size() == 1) {
        tgt_reconstruction.MergePoints3D(point3D_id, *old_point3D_ids.begin());
      }
    }
  }
  return true;
}

合并过程如下：

1.估计相似变换：

Sim3d tgt_from_src;
if (!AlignReconstructionsViaReprojections(src_reconstruction,
                                          tgt_reconstruction,
                                          /*min_inlier_observations=*/0.3,
                                          max_reproj_error,
                                          &tgt_from_src)) {
  return false;
}

2. 查找共有和缺失的图像：

这段代码首先查找 src_reconstruction 中的图像 ID，确定哪些图像在目标重建中存在，哪些是缺失的。图像的 ID 被分别存储在 common_image_ids（共有图像）和 missing_image_ids（缺失图像）中。

std::unordered_set<image_t> common_image_ids;
common_image_ids.reserve(src_reconstruction.NumRegImages());
std::unordered_set<image_t> missing_image_ids;
missing_image_ids.reserve(src_reconstruction.NumRegImages());
for (const auto& image_id : src_reconstruction.RegImageIds()) {
  if (tgt_reconstruction.ExistsImage(image_id)) {
    common_image_ids.insert(image_id);
  } else {
    missing_image_ids.insert(image_id);
  }
}

3.注册缺失的图像：

对于 missing_image_ids 中的每个图像，首先获取源重建中的图像对象 src_image。然后将其相机从世界坐标系转换到目标重建中的坐标系（通过 TransformCameraWorld 和 tgt_from_src）。如果目标重建中不存在相机，添加新的相机。接着，将图像添加到目标重建中，并注册图像。

for (const auto image_id : missing_image_ids) {
  auto src_image = src_reconstruction.Image(image_id);
  src_image.ResetCameraPtr();
  src_image.SetCamFromWorld(
      TransformCameraWorld(tgt_from_src, src_image.CamFromWorld()));
  if (!tgt_reconstruction.ExistsCamera(src_image.CameraId())) {
    tgt_reconstruction.AddCamera(
        src_reconstruction.Camera(src_image.CameraId()));
  }
  tgt_reconstruction.AddImage(src_image);
  tgt_reconstruction.RegisterImage(image_id);
}

4.合并点云：

对于源重建中的每个 3D 点（point3D），代码检查其轨迹（track）中包含的每个 2D 点（track_el）。如果该 2D 点存在于目标重建的图像中，且其关联的 3D 点已经存在，则将其加入 old_track。如果该点在目标重建中没有关联的 3D 点，则加入 new_track。如果该 2D 点来自缺失的图像，目标重建的该点云数据被重置。

for (const auto& point3D : src_reconstruction.Points3D()) {
  Track new_track;
  Track old_track;
  std::unordered_set<point3D_t> old_point3D_ids;
  for (const auto& track_el : point3D.second.track.Elements()) {
    if (common_image_ids.count(track_el.image_id) > 0) {
      const auto& point2D = tgt_reconstruction.Image(track_el.image_id)
                                .Point2D(track_el.point2D_idx);
      if (point2D.HasPoint3D()) {
        old_track.AddElement(track_el);
        old_point3D_ids.insert(point2D.point3D_id);
      } else {
        new_track.AddElement(track_el);
      }
    } else if (missing_image_ids.count(track_el.image_id) > 0) {
      tgt_reconstruction.Image(track_el.image_id)
          .ResetPoint3DForPoint2D(track_el.point2D_idx);
      new_track.AddElement(track_el);
    }
  }

5.创建或合并点：

如果 new_track 的长度大于或等于 2（即该轨迹包含足够的观测数据来创建一个新的 3D 点），或者 new_track 和 old_track 的长度之和大于或等于 2，并且 old_point3D_ids 只有一个 ID（即只有一个已有的 3D 点），则进行点云的创建或合并。创建新点时，使用变换后的 3D 坐标。若有可以合并的点，则合并 3D 点。

const bool create_new_point = new_track.Length() >= 2;
const bool merge_new_and_old_point =
    (new_track.Length() + old_track.Length()) >= 2 &&
    old_point3D_ids.size() == 1;
if (create_new_point || merge_new_and_old_point) {
  const Eigen::Vector3d xyz = tgt_from_src * point3D.second.xyz;
  const auto point3D_id =
      tgt_reconstruction.AddPoint3D(xyz, new_track, point3D.second.color);
  if (old_point3D_ids.size() == 1) {
    tgt_reconstruction.MergePoints3D(point3D_id, *old_point3D_ids.begin());
  }
}

五、sim3计算：

这步colmap中分析从一个模型转换到另外一个模型的sim3计算方法，从第四步中可以看到，该部分的关键函数是

AlignReconstructionsViaReprojections(src_reconstruction,tgt_reconstruction, /*min_inlier_observations=*/0.3,max_reproj_error, &tgt_from_src))

bool AlignReconstructionsViaReprojections(
    const Reconstruction& src_reconstruction,
    const Reconstruction& tgt_reconstruction,
    const double min_inlier_observations,
    const double max_reproj_error,
    Sim3d* tgt_from_src) {
  THROW_CHECK_GE(min_inlier_observations, 0.0);
  THROW_CHECK_LE(min_inlier_observations, 1.0);

  RANSACOptions ransac_options;
  ransac_options.max_error = 1.0 - min_inlier_observations;
  ransac_options.min_inlier_ratio = 0.2;

  LORANSAC<ReconstructionAlignmentEstimator, ReconstructionAlignmentEstimator>
      ransac(ransac_options,
             ReconstructionAlignmentEstimator(
                 max_reproj_error, &src_reconstruction, &tgt_reconstruction),
             ReconstructionAlignmentEstimator(
                 max_reproj_error, &src_reconstruction, &tgt_reconstruction));

  const std::vector<std::pair<image_t, image_t>> common_image_ids =
      src_reconstruction.FindCommonRegImageIds(tgt_reconstruction);

  if (common_image_ids.size() < 3) {
    return false;
  }

  std::vector<const Image*> src_images(common_image_ids.size());
  std::vector<const Image*> tgt_images(common_image_ids.size());
  for (size_t i = 0; i < common_image_ids.size(); ++i) {
    src_images[i] = &src_reconstruction.Image(common_image_ids[i].first);
    tgt_images[i] = &tgt_reconstruction.Image(common_image_ids[i].second);
  }

  const auto report = ransac.Estimate(src_images, tgt_images);

  if (report.success) {
    *tgt_from_src = report.model;
  }

  return report.success;
}

核心代码分析如下：

1.查找共有图像

FindCommonRegImageIds 函数用于找到源重建和目标重建中共有的图像对，并返回一个包含这些图像 ID 的对列表（common_image_ids）。

const std::vector<std::pair<image_t, image_t>> common_image_ids =
    src_reconstruction.FindCommonRegImageIds(tgt_reconstruction);

2.检查共有图像数量

如果共有的图像对少于 3 个，说明数据不足以进行有效的对齐，因此函数返回 false。

if (common_image_ids.size() < 3) {
  return false;
}

3.准备源图像和目标图像

将源重建和目标重建中的每对共有图像提取出来，分别存储在 src_images 和 tgt_images 向量中，以便后续用于 RANSAC 对齐过程。

std::vector<const Image*> src_images(common_image_ids.size());
std::vector<const Image*> tgt_images(common_image_ids.size());
for (size_t i = 0; i < common_image_ids.size(); ++i) {
  src_images[i] = &src_reconstruction.Image(common_image_ids[i].first);
  tgt_images[i] = &tgt_reconstruction.Image(common_image_ids[i].second);
}

4.执行 RANSAC 对齐

调用 ransac.Estimate() 方法，传入 src_images 和 tgt_images，执行 RANSAC 对齐过程。该过程会尝试找到一个变换模型（例如，仿射变换或其他几何变换），将源重建的坐标系对齐到目标重建的坐标系。

const auto report = ransac.Estimate(src_images, tgt_images);

5.拿到相似变换：

if (report.success) {
  *tgt_from_src = report.model;
}

六、总结

model_merger命令整体目的是实现两个重建模型（Reconstruction）的合并操作，特别是通过计算相似变换（Sim3d）对两个重建模型进行对齐，并合并它们的图像和三维点云数据。

1. `RunModelMerger` 函数

输入输出路径和参数设置：使用 OptionManager 来解析命令行参数，获取两个输入路径和一个输出路径。还设定了最大重投影误差（默认为 64.0）。
加载重建数据：分别加载两个重建数据，打印每个重建中包含的图像数量和三维点数量。
合并过程：调用 MergeAndFilterReconstructions 函数来合并两个重建。如果合并成功，打印合并后的重建数据（包括图像和三维点数量）；否则，输出失败信息。
保存结果：将合并后的重建数据保存到指定的输出路径。

2. `MergeAndFilterReconstructions` 函数

通过调用 MergeReconstructions 合并两个重建。如果合并成功，进一步对目标重建中的三维点进行过滤（基于重投影误差）。
重投影误差过滤：通过 ObservationManager 对目标重建中的三维点进行过滤，移除误差过大的点。

3. `MergeReconstructions` 函数

相似变换估计：首先，使用 AlignReconstructionsViaReprojections 函数通过重投影误差对两个重建模型进行对齐，估计出源重建到目标重建的相似变换（Sim3d）。
查找共有和缺失的图像：比较两个重建中的图像，找出共有图像和缺失图像。
注册缺失的图像：将源重建中缺失的图像以及相关的相机和三维点注册到目标重建中。
合并点云：对于每个源重建中的三维点，检查其在目标重建中的对应点，并根据情况创建新点或合并已有点。
