目的：

使用Unity Shader实现圆角矩形

原理分析：

先有一个矩形

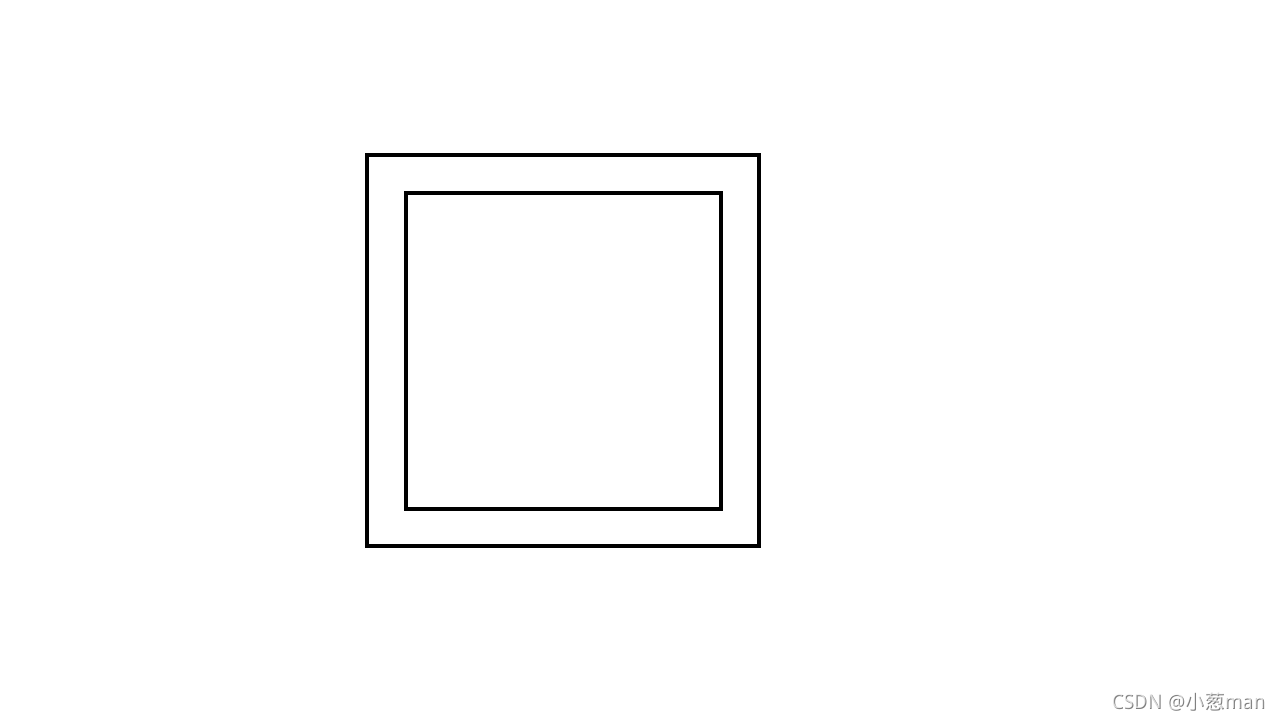

假设矩形里边还有一个矩形（与原有矩形等比缩放）

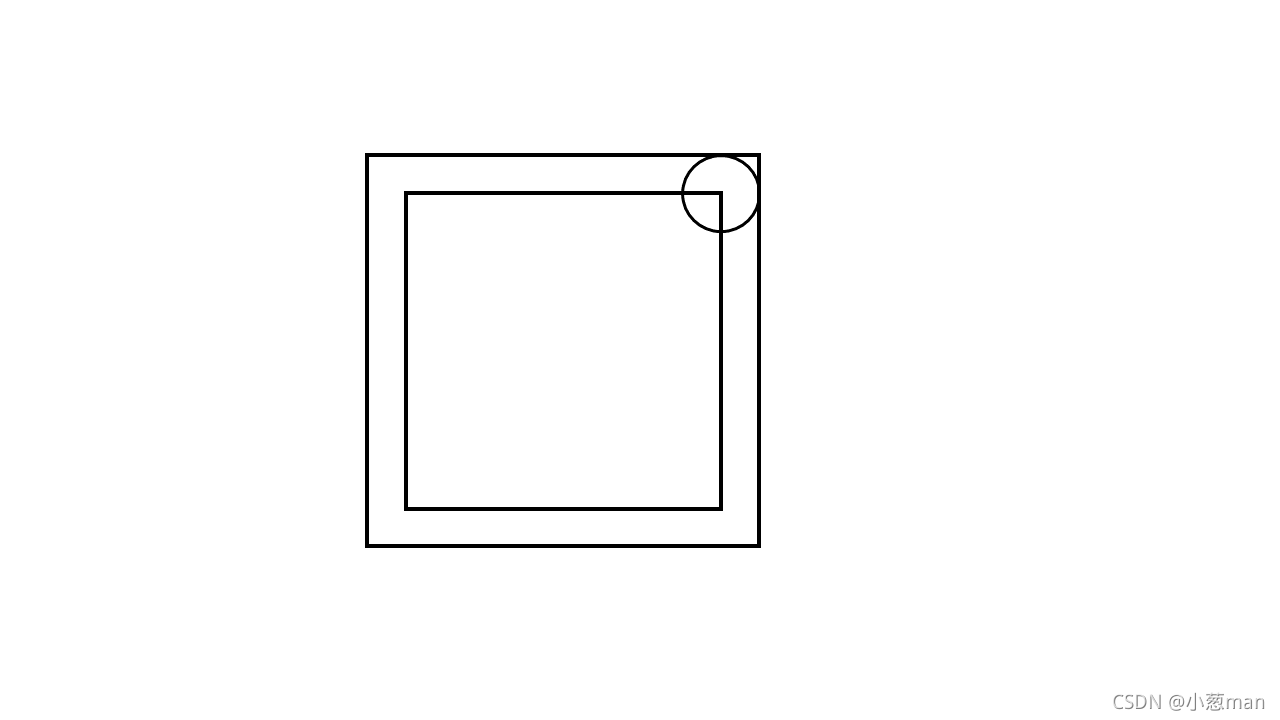

再假设有一个圆形

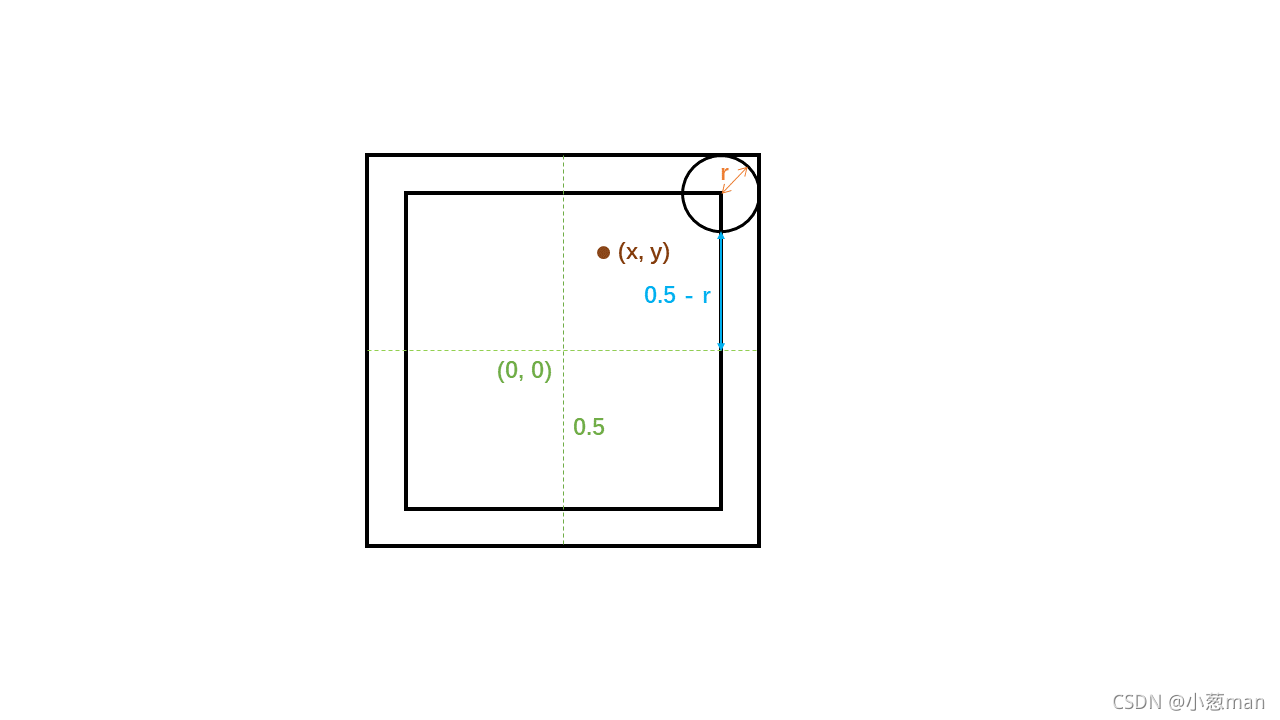

重新规划坐标，Unity中UV原点为左下角（0，0），将坐标偏移到（0.5， 0.5）
假设圆形的r，得出内矩形的边长
假设有点（x, y），为了将点在四个象限的不同情况当做一个象限处理，我们将点取绝对值，统一当做第一象限处理
将点的坐标映射到矩形的边
声明resultAlpha,剩下的就是将映射后的坐标的(x，y)，计算xx + yy > r*r（判断一个点是否在圆里的公式），true(resultAlpha = 0), false(resultAlpha = 1)，并将输出颜色的a（rgba的a）设置为resultAlpha
设置混合SrcAlpha OneMinusSrcAlpha

代码：

Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _Radius ("Radius", Range(0, 0.5)) = 0.1
        _MainTex ("MainTex", 2D) = "white"{}
    }
    SubShader
    {
        Tags{ "RenderType" = "Opaque" "Queue" = "Geometry" }
        Blend SrcAlpha OneMinusSrcAlpha
        Pass{
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };
            struct v2f
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD0;
            };

            float _Radius;
            sampler2D _MainTex;

            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = v.uv;
                return o;
            }
            fixed4 frag (v2f i) : SV_Target
            {
                fixed3 col = tex2D(_MainTex, i.uv).rgb;

                float uvX = abs(i.uv.x - 0.5);
                float uvY = abs(i.uv.y - 0.5);

                uvX = max(0, uvX - (0.5 - _Radius));
                uvY = max(0, uvY - (0.5 - _Radius));

                float resultAlpha = uvX * uvX + uvY * uvY > _Radius * _Radius ? 0 : 1;

                return fixed4(col,resultAlpha);
            }
            ENDCG
        }
    }

效果：

在这里插入图片描述
