FPGA实现任意倍率的位宽转换（Verilog HDL）

在数据的处理过程中，常常需要将数据的位宽进行转换。使用Xilinx提供的FIFO IP能够满足大部分位宽转换的使用场景，但是当面对输入与输出的位宽不是2^N(N只能为-3,-2,-1,0,1,2,3)倍时Xilinx所提供的FIFO IP就用不上了。

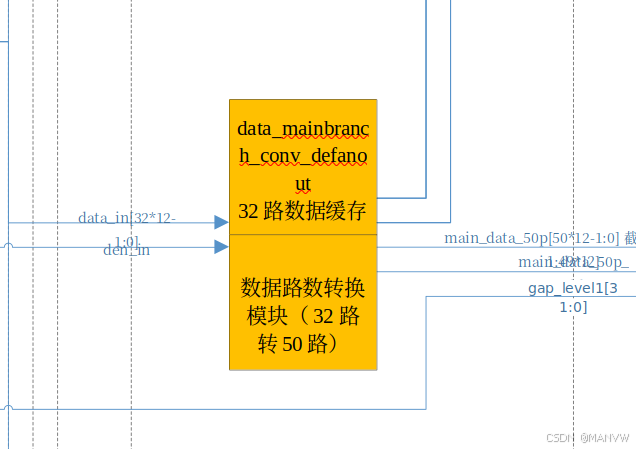

图1,某个功能需要将数据从32路转换到50路



这里博主提供两种方法来应对输入与输出不是2^N(N只能为-3,-2,-1,0,1,2,3)倍时的位宽转换，分别是使用移位寄存器和使用FIFO两种方式。我们先做一下简单的定义，使用I_WIDTH表示输入的位宽，O_WIDTH表示输出的位宽，N_frac = O_WIDTH/I_WIDTH表示转换倍率，这里的N_frac可以为任何的正值，使用din表示输入的数据，位宽是[I_WIDTH-1:0]，din_vld为表示其有效信号，使用dout表示输出的数据，位宽是[O_WIDTH-1:0]，dout_vld为表示其有效信号。

一，使用移位寄存器

使用移位寄存器的优点是结构方便，实现简单，但是当转换的位宽较大时会需要面临高扇出的问题，通常不好降低扇出。

1，直接移位

直接移位的实现方式是，对输入的数据进行计数，并且使用移位寄存器寄存，当移入的数据位宽大于输出的数据位宽的时候，移出输出的数据并给出相应的有效信号。
首先需要知道的是使用多大的移位寄存器，当I_WIDTH<O_WIDTH的时候，我们至少需要保证移位寄存器里面能够存储两次I_WIDTH的数据，一次O_WIDTH的数据，所以位宽需要定义成I_WIDTH+O_WIDTH，除此之外还需要一个计数器来计数输入数据以知道何时移出。代码实现如下：

localparam TEMP_DATA_WIDTH = I_WIDTH + O_WIDTH          ;
localparam COUNT_WIDTH     = $clog2(I_WIDTH + O_WIDTH+1);

reg [    COUNT_WIDTH-1:0] cnt_flop     ;
reg [TEMP_DATA_WIDTH-1:0] data_shift_in;

always @(posedge clk) begin
    if(din_vld) begin
        data_shift_in <= {data_shift_in[TEMP_DATA_WIDTH-1-I_WIDTH:0],din};
    end else begin
        data_shift_in <= data_shift_in;
    end
end

always @(posedge clk) begin
    if(rst) begin
        cnt_flop <= 'd0;
    end else if(din_vld) begin
        if(cnt_flop >= O_WIDTH) begin
            cnt_flop <= cnt_flop + I_WIDTH - O_WIDTH;
        end else begin
            cnt_flop <= cnt_flop + I_WIDTH;
        end
    end else begin
        cnt_flop <= cnt_flop;
    end
end

always @(posedge clk) begin
    if(din_vld && cnt_flop >= O_WIDTH) begin
        dout     <= data_shift_in[cnt_flop-1-:O_WIDTH];
        dout_vld <= 1'b1;
    end else begin
        dout     <= dout;
        dout_vld <= 1'b0;
    end
end

2，计数器移位

如果N_frac有一定规律，可以根据规律定制移位，这样可以以较低的扇出就能实现对应的功能。
比如I_WIDTH为16，O_WIDTH为25，我们可以拆成两个级联的I_WIDTH为4，O_WIDTH为5的模块，即16/25=(4/5)*(4/5)，每个模块只需要一个逢5进位的计数器即可实现功能。

二，使用自建FIFO

使用FIFO的好处是时序负担较轻松，输入和输出的位宽可以更大，但是会面临着RAM占用较高的问题。由于Xilinx提供的FIFO无法胜任任意位宽转换的工作，所以自己编写FIFO是必要的。FIFO内的存储资源可以根据Xilinx提供的综合属性ram_style（例如(* ram_style=“block” *)） 来进行更改，这样可以直接使用BLOCK RAM的资源减少逻辑资源负担。FIFO不仅需要输入位宽可以配置，输入的深度也需要可以配置，并且输入数据的深度必须是输入位宽与输出位宽的最小公倍数。

三，总结

目前位宽转换功能无论写法，或多或少都有对应的缺点，这可能也是Xilinx没有提供相应IP的原因之一，所以设计过程中应该尽量减少任意倍率的位宽转换的情况，尽量使用官方提供的IP来实现。
