SDRAM 控制器（五）——数据读模块

1、知识点

        SDRAM提供了多种数据读取方式，诸如单个读、页突发读（突发长度1、2、4、8、全页）等。本文目前只对全页突发的模式做一个讲解与仿真。

各信号说明如下：

        CK：工作时钟，具体时钟频率视不同的芯片而不同

        CKE：时钟使能，在整个突发读过程中都需要拉高（实际上除了在休眠模式拉低，其他操作全需要拉高）

        COMMAND：SDRAM命令，由4根线拼接而成，分别是CS#（片选信号），RAS#（行选通信号），CAS#（列选通信号），WE#（写使能信号），通过这4根命令线，再结合SDRAM的地址、输入输出数据等，就可以对SDRAM进行各种命令操作

        DQM/DQML,DQMU：数据掩码，通过数据掩码可以实现对输入或输出数据的某一位进行“掩埋”，也就是使某一位失效

        A[9:0],A[12:11]：数据地址线，同时也可用来设置模式寄存器

        A10：数据地址线，同时也可以用来使能一些具体操作，比如控制自动预充电使能、使能预充电bank数量

        BA[1：0]：bank地址

        DQ数据：数据总线，突发读过程中需要根据时序获取数据总线上SDRAM输出的数据

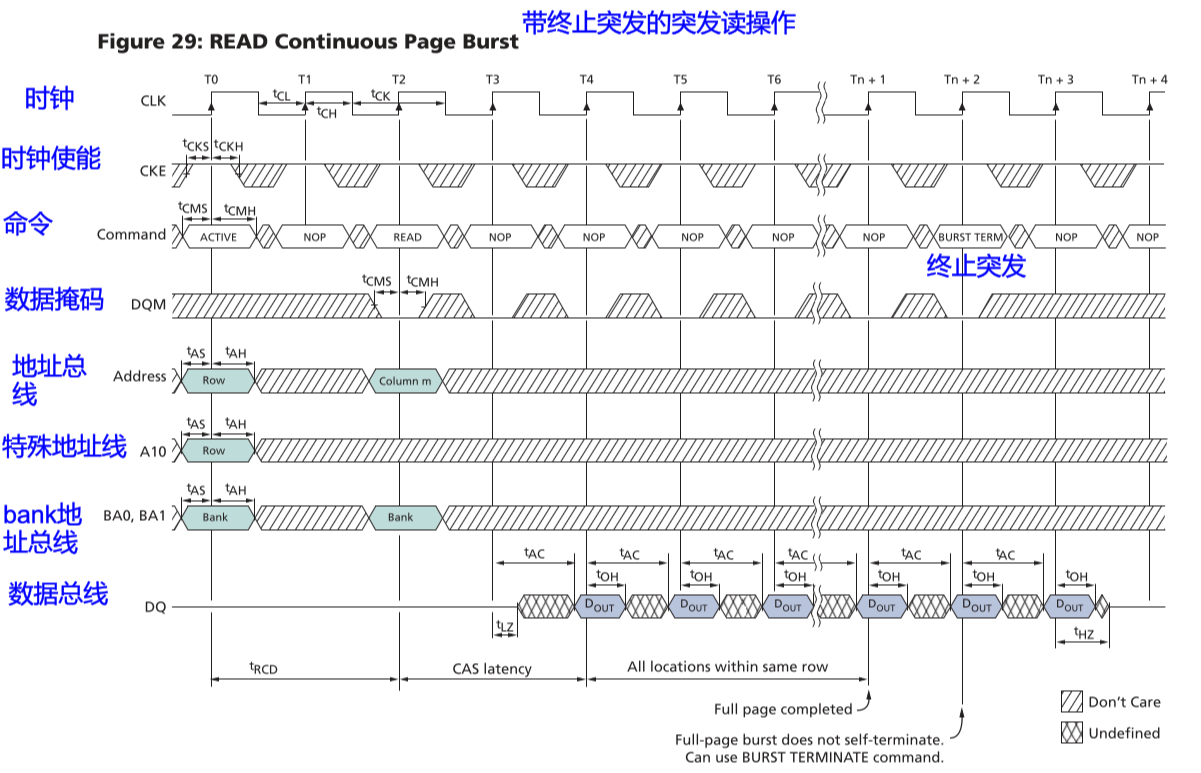

通过对时序图的分析可以总结出初始化过程如下：

        1.发送激活指令，同时在bank总线输出想要写入数据的bank地址，在地址总线输出写入数据的行地址，所以该操作也称之为 “ 行激活 ”

        2.发送激活指令后需要等待一定的时间，即tRCD，在此期间同样需要发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）

        3.等待结束后发送读指令，在地址总线输出要读取数据的列首地址，然后等待潜伏期（CL，CAS latency）个时钟周期

        4.潜伏期结束后，数据总线开始输出数据，此后每个周期均有数据输出，直到向SDRAM发送突发终止指令，结束这次突发读取，由此可实现突发长度的控制（不能超过一行数据的最大数，即2*9=512个数据）

（注：本次不带有自动预充电过程即不需要以下操作：

        5.发送预充电指令对所有BANK进行预充电操作，A10拉高即是选中所有BANK

        6.进行预充电操作后需要等待一定的时间，即tRP，在此期间同样需要发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）

        7.tRP时间结束后，一次突发写操作完成）

 2、设计

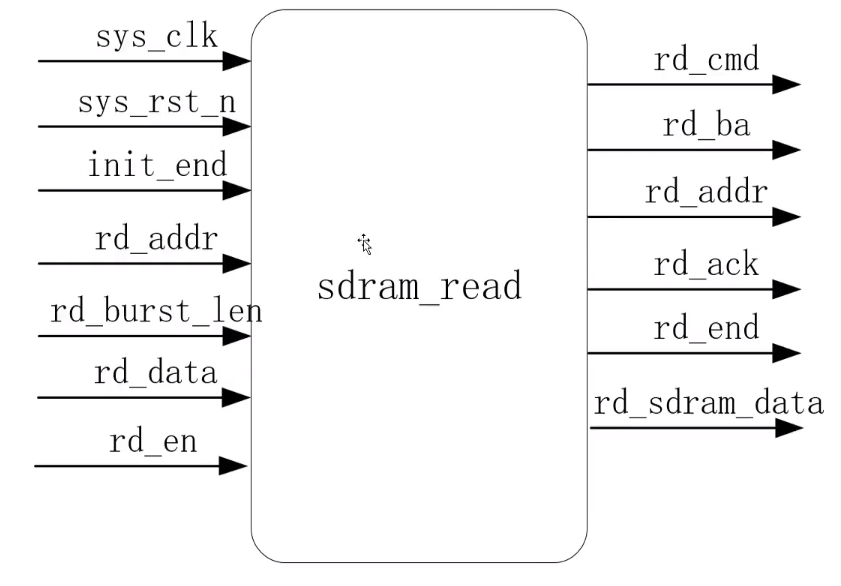

信号名称	位宽	描述	信号名称	位宽	描述
sys_clk	1	时钟信号100M	rd_cmd	4	4位SDRAM命令，组成{CS#,RAS#,CAS#,WE#}
sys_rst_n	1	复位信号，低电平有效	rd_ba	2	2位BANK地址，共4个BANK
init_end	1	初始化完成信号,只有完成初始化后才能进行读操作	rd_addr	13	13位SDRAM地址
rd_data	16	从SDRAM读取到的数据	rd_ack	1	读操作响应信号，表示该模块对SDRAM进行了读操作
rd_burst_len	10
