AXI协议——1.1.AXI总线概述

    总线：是指传输通道，是各种逻辑器件构成的传输数据的通路，一般由数据线、地址线、控制线组成；

    接口：是一种连接标准，又被称为物理接口；

    协议：是指传输数据的规则。

三种AXI总线分别是：

    AXI4：面向高性能映射通信需求，是面向地址映射的接口，允许最大突发长度256轮

    AXI4-Lite：轻量级地址映射单次传输接口，占用较少的逻辑资源

    AXI4-Stream：面向高速流传输，没有地址项，允许无限制的数据突发传输规模

三种AXI接口分别是：

    AXI-GP接口：通用的AXI接口，包括两个32位主设备接口和两个32位从设备接口，通过该接口可以访问PS片内外设。

    AXI-HP接口：高性能带宽的标准接口，PL模块作为主设备连接。主要用于PL访问PS上的存储器（DDR和片内RAM）。

    AXI-ACP接口：是ARM多核架构定义的一种接口，中文翻译为加速一致性端口，用来管理DMA之类的不带缓存的AXI外设，PS端是SLAVE接口。

一、AXI总线

1.AXI总线概述

AXI（Advanced extensible Interface）是一种总线协议，该协议是ARM公司提出的AMBA3.0中最重要的部分，是一种面向高性能、高带宽、高延迟的片内总线。AMBA4.0将其修改升级为AXI4.0。

在Xilinx系列FPGA及其有关IP核中，经常见到AXI总线接口，AXI总线又分为三种：AXI-Lite,AXI-Full以及AXI-Stream，其中AXI-Lite和AXI-Full都是基于memory map的形式实现数据传输（既包括地址总线），而AXI-Stream是以数据流的形式传输，无地址。

其中AXI-Lite是AXI-Full的简化版，适合小批量的数据传输，常用来进行命令的传输，IP核的初始化等。

AXI-Full则适用于大批量，高性能的数据传输。

1.1 AXI协议特点

AMBA AXI协议支持高性能、高频率系统设计。

·适合高带宽低延时设计

·无需复杂的桥就能实现高频操作

·能满足大部分器件的接口要求

·适合高初始延时的存储控制器

·提供互联架构的灵活性与独立性

·向下兼容已有的AHB和APB接口

关键特性：

·分离的地址/控制、数据相位

·使用字节选通，支持非对齐的数据传输

·基于burst传输，只需传输首地址

·读写数据通道分离，能提供低功耗DMA

·支持多种寻址方式

·支持乱序传输

·易于添加寄存器级来进行时序收敛

1.2 AXI读写架构

AXI协议是基于burst的传输，并且定义了以下5个独立的传输通道：

·读地址通道；

·读数据通道；

·写地址通道；

·写数据通道；

·写响应通道；

地址通道携带控制消息，用于描述被传输的数据属性；数据传输使用写通道来实现master到slave的传输，slave使用写响应通道来完成一次写传输；读通道用来实现从slave到master的传输。

通道名称	通道功能	数据流写
Read address	读地址通道	主机→从机
Read data	读数据通道	从机→主机
Write address	写地址通道	主机→从机
Write data	写数据通道	主机→从机
Write response	写响应通道	从机→主机

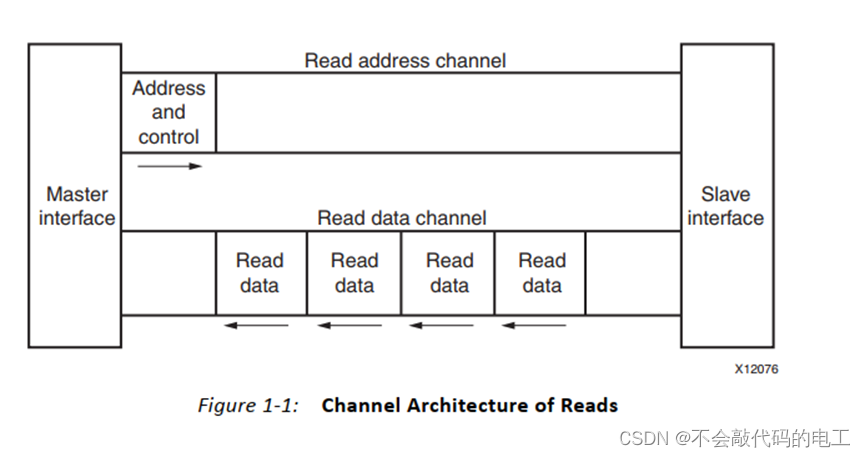

读架构：

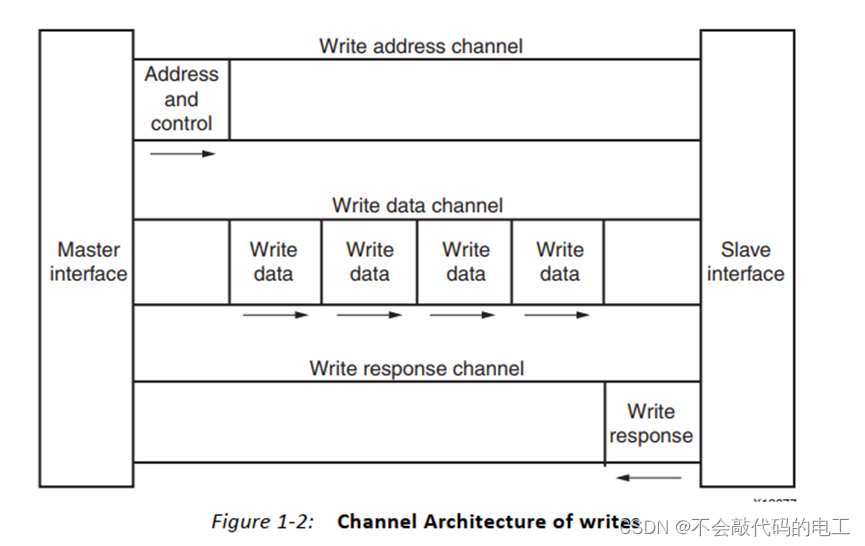

写架构

AXI使用基本VALID/READY的握手机制数据传输协议，传输源端使用VALID表明地址/控制信号、数据是有效的，目的端使用READY表明自己能够接受信息。

·读/写地址通道：读、写传输每个都有自己的地址通道，对应的地址通道承载着对应传输的地址控制信息。

·读数据通道：写数据通道承载着读数据和读响应信号包括数据总线（8/16/32/64/128/256/512/1024 bit）和指示读传输完成的读响应信号。

·写数据通道：写数据通道的数据信息被认为是缓冲（buffered）了的，master无需等待slave对上次写传输的确认即可发起一次新的写传输。写通道包括数据总线（8/16…1024 bit）和字节线（用于指示8bit数据信号的有效性）。

·写响应通道：slave使用写响应通道对写传输进行响应。所有的写传输需要写响应通道的完成信号。

1.3接口和互联

AXI协议提供单一的接口定义，能用在下述三种接口之间：master/interconnect、slave/interconnect、master/slave。可以使用以下几种典型的系统拓扑架构：

    ·共享地址与数据总线

    ·共享地址总线，多数据总线

    ·multilayer多层，多地址总线，多数据总线

    在大多数系统中，地址通道的带宽要求没有数据通道高，因此可以使用共享地址总线，多数据总线结构来对系统性能和互联复杂度进行平衡。

1.4复位

    复位信号可以是异步复位，但必须同步释放，复位时，信号要求如下：

·主机驱动的所有VALID信号(ARVALID,AWVALID和WVALID)必须被拉低 ·从机驱动的所有VALID信号(RVALID和BVALID)必须被拉低 ·其他信号无要求

2.信号描述

2.1全局信号

信号名	源	描述
ACLK	时钟源	全局时钟信号
ARESETn	复位源	全局复位信号，低有效

2.2写地址通道信号

信号名	源	描述
AWID	主机	写地址ID，用来标志一组写信号
AWADDR	主机	写地址，给出一次写突发传输的写地址
AWLEN	主机	突发长度，给出突发传输的次数
AWSIZE	主机	突发大小，给出每次突发传输的字节数
AWBURST	主机	突发类型，FIXED,INCR,WRAP
AWLOCK	主机	总线锁信号，可提供操作原子性，normal，exclusive，locked
AWCACHE	主机	内存Cache类型，表明一次传输是怎样通过系统的bufferable，cacheable，read-allocate，write-allocate
AWPORT	主机	保护类型，表明一次传输的特权级及安全等级
AWQOS	主机	质量服务QoS。可作为安全级标志
AWREGION	主机	区域标志，能实现单一物理接口对应的多个逻辑接口，也可以对某些地址进行保护
AWUSER	主机	用户自定义信号
AWVALID	主机	有效信号，表明此通道的地址控制信号有效 1=地址和控制信息有效 0=地址和控制信息无效 这个信号会一直保持，直到AWREADY变为高
AWREADY	从机	表明从设备可以接收地址和对应的控制信号 写地址准备好。这个信号用来指明设备已经准备好接收地址和控制信息。 1=设备准备好 0=设备没准备好

2.3写数据通信信号

信号名	源	描述
WID	主机	一次写传输的ID
WDATA	主机	写数据
WSTRB	主机	写数据有效的字节线，用来表明哪8bits数据是有效的
WLAST	主机	表明此次传输是最后一个突发传输
WUSER	主机	用户自定义信号
WVALID	主机	写有效，表明此次写有效
WREADY	从机	表明从机可以接收写数据

2.4写响应通道信号

信号名	源	描述
BID	从机	写响应ID
BRESP	从机	写响应，表明写传输的状态，OKAY,EXOKAY,SLVER,DECERR
BUSER	从机	用户自定义
BVALID	从机	写响应有效
BREADY	主机	表明主机能够接收写响应

2.5读地址通道信号

信号名	源	描述
ARID	主机	读地址ID，用来标志一组写信号
ARADDR	主机	读地址，一次突发读的首地址
ARLEN	主机	突发长度，给出突发传输的次数
ARSIZE	主机	突发大小，给出每次突发传输的字节数
ARBURST	主机	突发类型，FIXED,INCR,WRAP
ARLOCK	主机	总线锁信号，可提供操作原子性，normal，exclusive，locked
ARCACHE	主机	内存Cache类型，表明一次传输是怎样通过系统的bufferable,cacheable,read-allocate,write-allocate
ARPORT	主机	保护类型，表明一次传输的特权级及安全等级
ARQOS	主机	质量服务QoS。可作为安全级标志
ARREGION	主机	区域标志，能实现单一物理接口对应的多个逻辑接口，也可以对某些地址进行保护
ARUSER	主机	用户自定义信号
ARVALID	主机	有效信号，表明此通道的地址控制信号有效
ARREADY	从机	表明从设备可以接收地址和对应的控制信号

2.6读数据通道信号

信号名	源	描述
RID	从机	一次读传输的ID
RDATA	从机	读数据
RRESP	从机	读响应，表明读传输的状态
RLAST	从机	表明读突发的最后一次传输
RUSER	从机	用户自定义
RVALID	从机	表明此通道信号有效
RREADY	主机	表明主机能够接收读数据和响应信息

2.7低功耗接口信号

信号名	源	描述
CSYSREQ	时钟控制器	系统低功耗请求，此信号从“时钟控制器”到“外设”，使外围设备进入低功耗状态
CSYSACK	外设	低功耗请求应答
CSYTIVE	外设	Clock active 1=外围设备时钟请求 0=外围设备时钟无请求

每个数据通道有独立的xVALID/xREADY握手信号对。
