华为存储s2600t配置上架

---

前言

此次s2600t存储配置为双控制器+2个磁盘框，共36*600G磁盘

---

一、存储前后视图

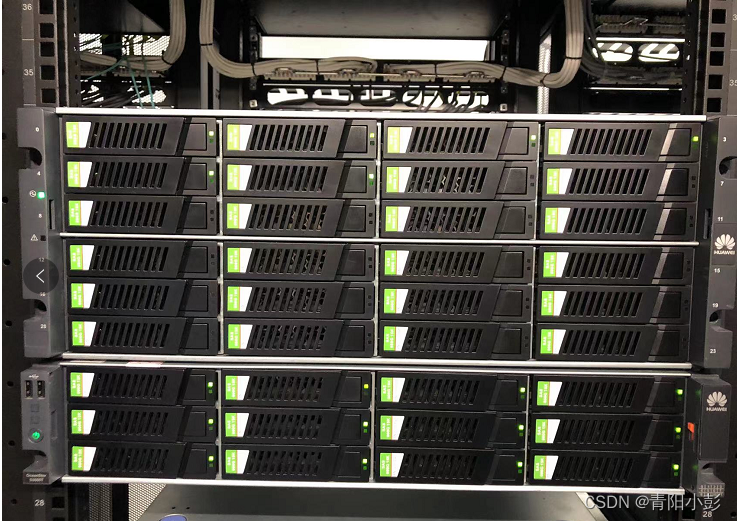

前视图

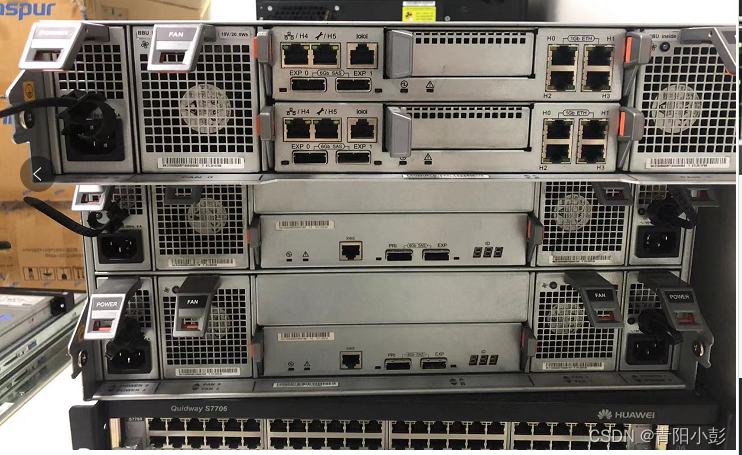

后视图

后视图最上面的2U为控制器，上面为A控，下面为B控，网口分别是H0-H5及|o|o|口，H0-H3四个网口为业务口，H4为管理口，H5为维护口，|o|o|为串口

一般我们使用H4口去连接存储，它默认的登陆地址是192.168.128.101，（B控默认192.168.128.102）默认的用户名和密码如下：
用户名：admin
密码：Admin@storage

H5: 维护网口，这个网口一般用不到。也许厂家用的比较多吧。它的作用是，当忘记了H4口的IP地址和密码的情况下，可以进去查看。这个口默认的IP 是

维护口IP是172.168.128.101或172.31.128.101，用户名和密码是admin，密码： Admin@storage，
如果不记得这个密码，可以使用|o|o|串口去连接存储，通过这个口可以恢复出厂默认设置，串口没有IP，需要使用串口线去连接，连接后可以使用xshell或者CRT，putty去连接，波特率修改为115200，
默认用户_super_admin，密码是Admin@revive

二、线路连接

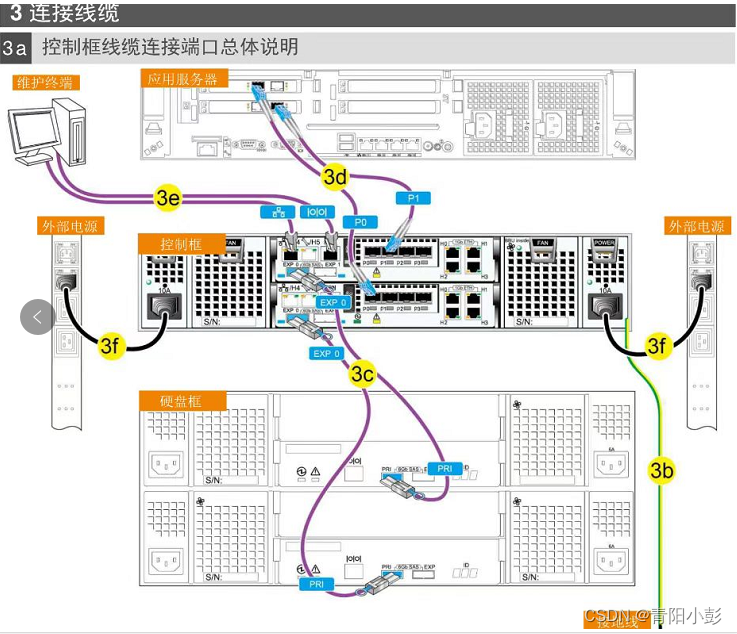

线路连接如下图：

此次连接需要2根SAS线，请注意EXP必须要与PRI口相连

三、连接配置

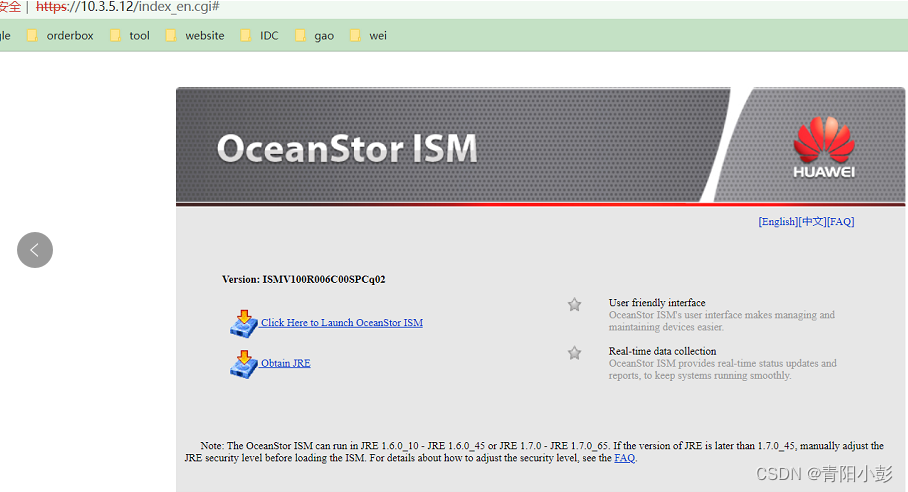

1、IE浏览器输入存储的控制器IP地址进行访问

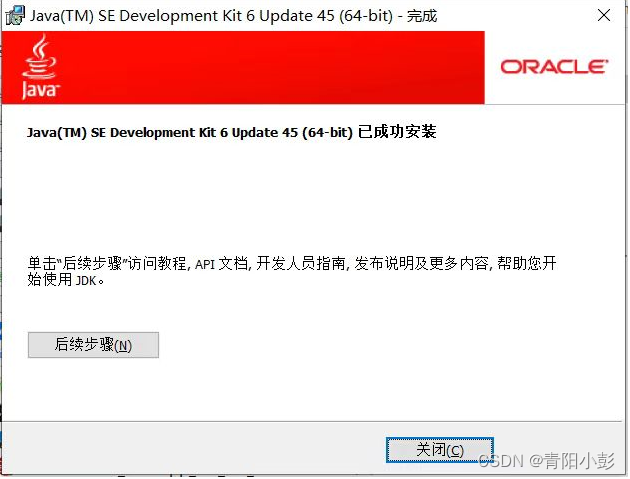

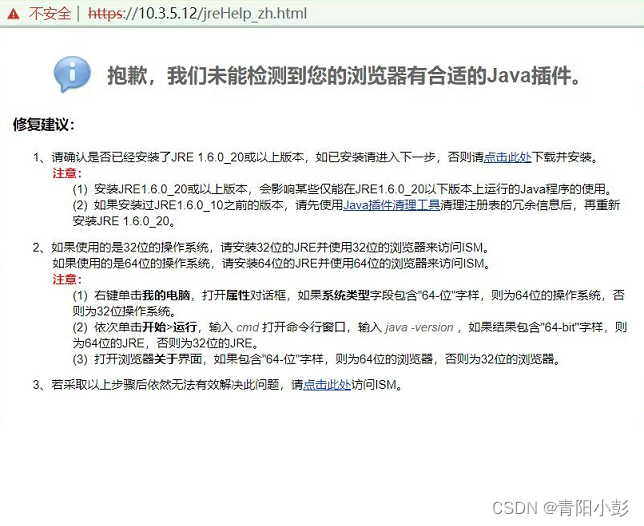

一定要确保自己本地安装了相关版本的java，这一步很妖，连续换了好几个版本都不行，最后安装好如下
安装完成后，继续点击访问页面中出现的“点击此处访问ISM”，本地会下载一个java的运行程序，

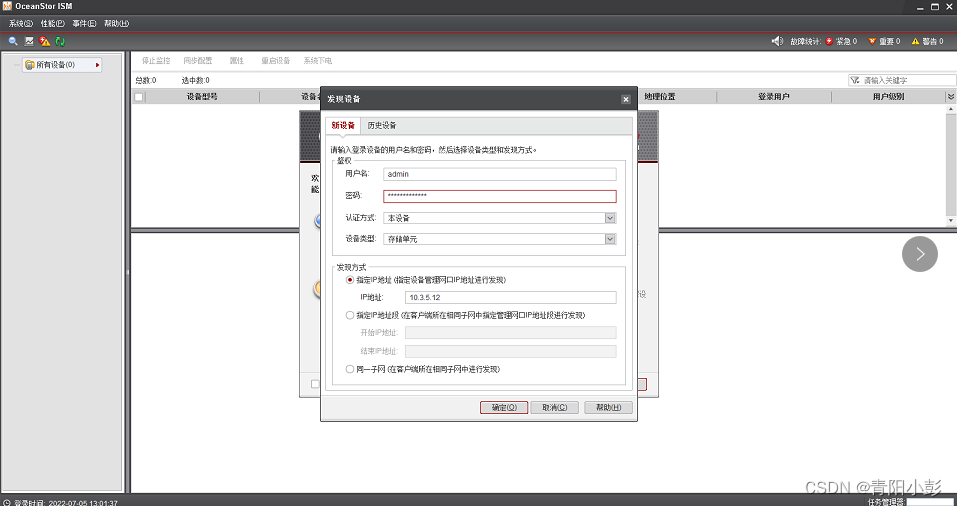

点击发现设备，输入相应的账户密码即可

连接后，需要做的配置步骤如下：
将磁盘添加到块存储池，创建raid----添加LUN----创建主机组----创建主机关联主机组----添加启动器----在LUN一栏中做映射，将LUN映射到主机组中

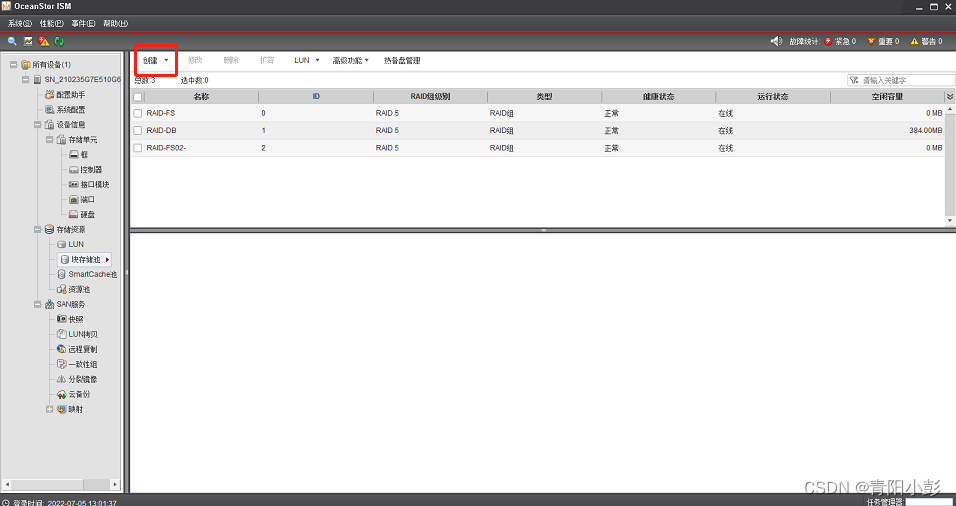

2、将磁盘添加到块存储池，创建raid

在这里可以船舰raid，创建raid后也可以扩容

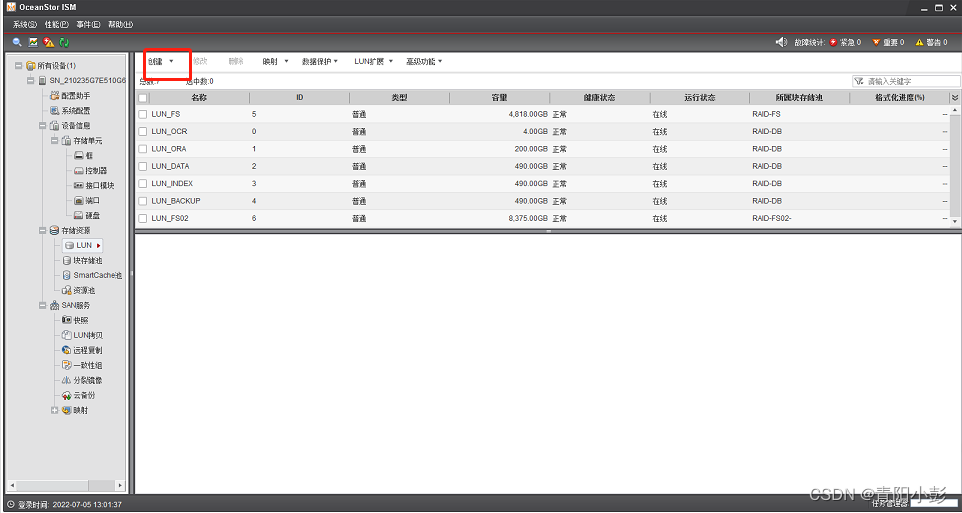

3、添加LUN

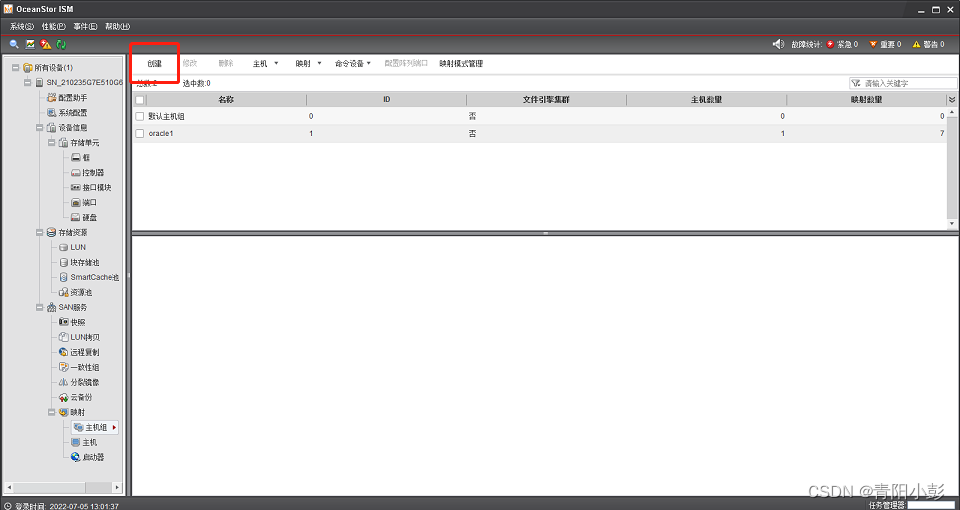

4、创建主机组

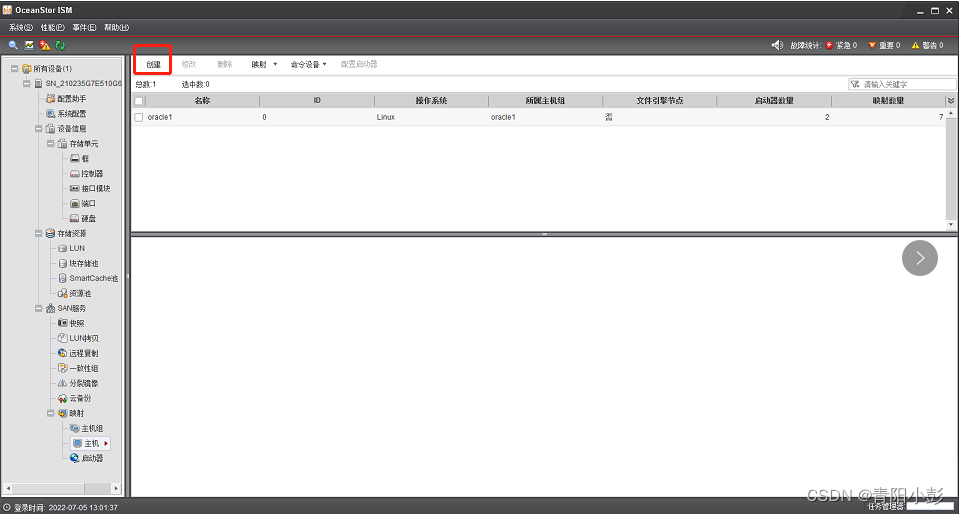

5、创建主机关联主机组

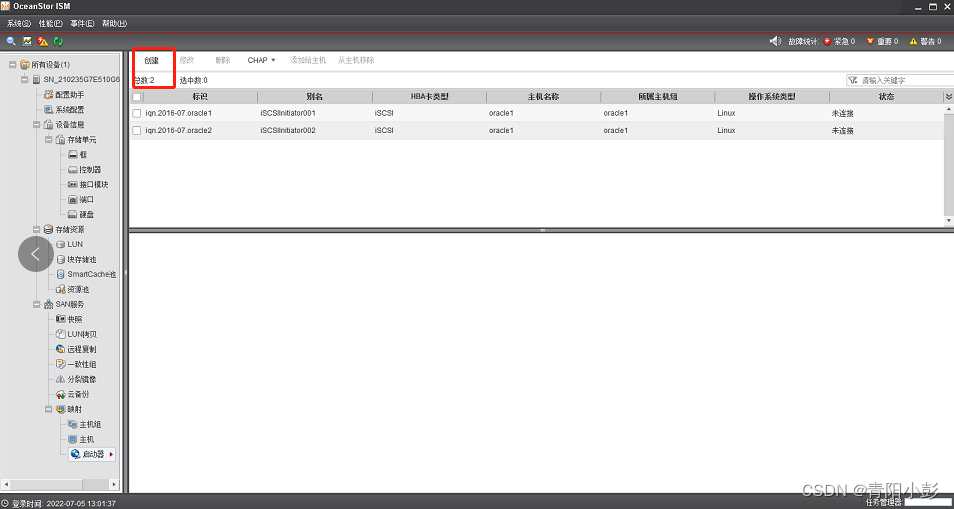

6、添加启动器

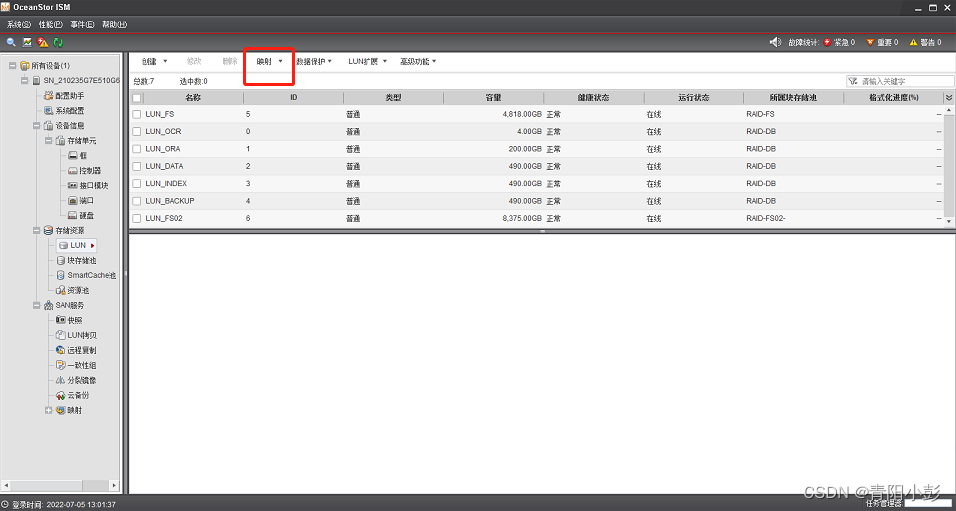

7、在LUN一栏中做映射，将LUN映射到主机组中

映射完成后就可以去主机中去测试是否可以连接存储，能否发现映射的LUN，

四、其他功能

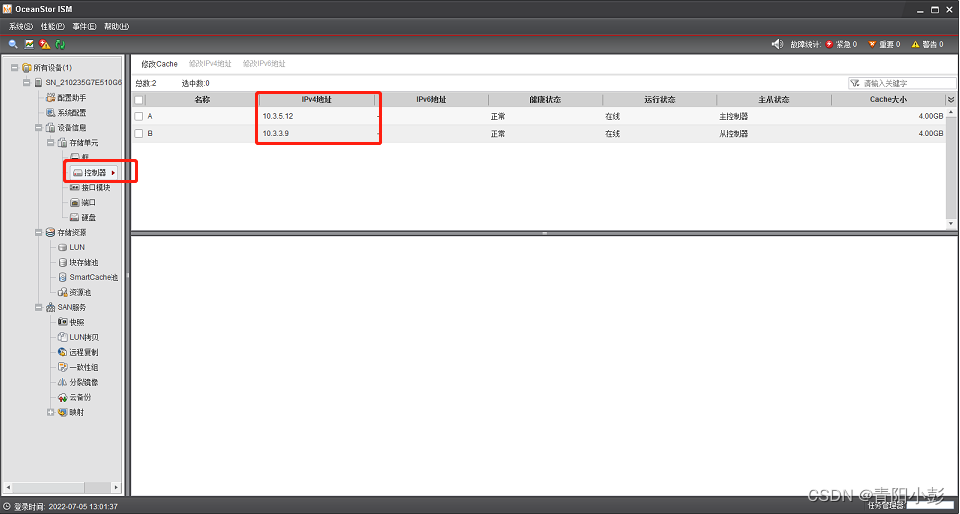

1、修改控制器IP

2、可以做端口链路聚合
在端口中可以将H0-H3的端口IP改为同一个IP地址

还可以参考下其他配置，写的比较详细的：https://blog.youkuaiyun.com/weixin_35823755/article/details/114927734
