Springboot计算机毕业设计基于剧本杀店铺管理系统d08f9(程序+源码+数据库+调试部署+开发环境)带论文文档1万字以上,文末可获取,系统界面在最后面。

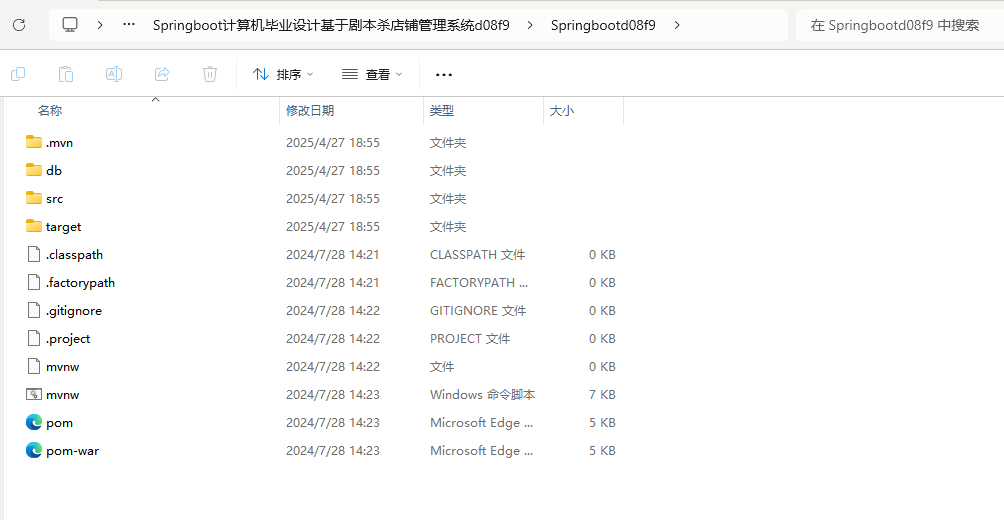

系统程序文件列表

 项目功能:用户,主持人,店铺信息,剧本类型,剧本杀信息,剧本杀预定,员工,公告信息,剧本杀剧本

开题报告内容

Spring Boot计算机毕业设计:基于剧本杀店铺管理系统的开题报告

一、研究背景与意义

1.1 研究背景

剧本杀作为一种集角色扮演、推理探案和社交互动于一体的新型娱乐方式,近年来在全球范围内迅速走红。根据艾媒咨询数据显示,剧本杀已成为主流线下娱乐方式之一,用户占比达36.1%。随着行业的爆发式增长,线下剧本杀店铺数量激增,但传统管理方式面临效率低下、信息不准确、操作复杂等问题。例如,剧本信息更新依赖人工记录,预定管理需人工协调,导致用户预约体验差、店铺运营成本高。此外,线上剧本杀平台的兴起进一步加剧了对标准化管理系统的需求。

1.2 研究意义

本系统通过Spring Boot框架整合剧本杀业务全流程,具有以下价值:

  • 提升运营效率:实现剧本信息、订单、房间资源的集中管理,减少人工干预,降低运营成本。
  • 优化用户体验:提供个性化剧本推荐、实时订单跟踪和在线支付功能,增强用户粘性。
  • 推动行业规范化:建立剧本信息标准化管理机制,促进剧本杀行业向规模化、专业化发展。

二、研究目标与内容

2.1 研究目标

设计并开发一套基于Spring Boot的剧本杀店铺管理系统,实现以下功能:

  1. 用户端:剧本查询、在线预定、订单状态跟踪、个性化推荐。
  2. 店铺端:剧本管理、订单审核、房间分配、员工权限管理。
  3. 数据驱动:通过用户行为分析优化剧本采购策略。

2.2 研究内容

2.2.1 核心功能模块
  1. 用户管理模块
    • 用户注册/登录:支持手机号、邮箱注册,密码加密存储。
    • 个人信息维护:用户可修改昵称、联系方式等。
    • 行为分析:记录用户浏览、下单记录,生成偏好标签。
  2. 剧本管理模块
    • 剧本信息录入:支持剧本名称、作者、剧情简介、适合人数等字段,可上传图片/视频。
    • 状态管理:标记剧本状态(可用/已预订/维修中),支持版本控制。
    • 评分系统:用户可对剧本评分,系统生成综合评分排行榜。
  3. 订单管理模块
    • 订单创建:用户选择剧本、房间、时间后生成订单,系统自动计算费用。
    • 状态跟踪:订单状态包括“已提交→审核中→已通过→已完成→已取消”。
    • 审核机制:系统自动检测时间冲突,商家可手动审核并反馈结果。
  4. 房间管理模块
    • 房间状态监控:实时显示房间占用情况,支持自动分配空闲房间。
    • 资源优化:统计房间使用频率,辅助商家调整剧本排期。
2.2.2 技术实现
  • 前端技术栈:Vue.js + Element UI,实现响应式界面与动态数据交互。
  • 后端技术栈:Spring Boot + MyBatis,结合Spring Security实现权限控制。
  • 数据库设计:MySQL 5.7,采用ER模型设计用户表、剧本表、订单表等。
  • 部署环境:Tomcat 7.0 + JDK 1.8 + Maven 3.3.9,支持Docker容器化部署。

三、研究方法与技术路线

3.1 研究方法

  1. 需求分析:通过问卷调查、实地访谈收集剧本杀商家与用户需求。
  2. 系统设计:采用模块化设计,划分用户、剧本、订单、房间四大核心模块。
  3. 开发与测试:遵循敏捷开发流程,分阶段完成编码、单元测试、集成测试。

3.2 技术路线

  1. 后端架构
    • 使用Spring Boot快速搭建RESTful API服务。
    • 通过MyBatis实现数据库持久化,支持分页查询与事务管理。
    • 集成Redis缓存热门剧本信息,降低数据库压力。
  2. 前端实现
    • 基于Vue.js构建单页应用(SPA),通过Axios与后端交互。
    • 使用ECharts生成用户行为分析图表,辅助商家决策。
  3. 安全机制
    • 采用JWT实现用户身份认证,防止跨站请求伪造(CSRF)。
    • 对用户敏感信息(如密码)进行AES加密存储。

四、预期成果与创新点

4.1 预期成果

  1. 完成一套功能完整的剧本杀店铺管理系统,覆盖用户、剧本、订单、房间全流程管理。
  2. 形成技术文档(需求分析、系统设计、测试报告),支持后续维护与升级。
  3. 通过压力测试验证系统性能,支持1000并发用户访问。

4.2 创新点

  1. 智能推荐算法:基于用户历史行为与剧本评分,实现个性化剧本推荐。
  2. 自动化排期:根据房间占用情况与剧本时长,自动生成最优排期方案。
  3. 多端适配:支持PC端与移动端访问,满足不同场景需求。

进度安排:

2024年09月07日—2024年11月30日:查阅和收集课题相关资料,进行市场调研,确定选题;

2024年12月01日—2024年12月31日:进一步查阅资料,撰写开题报告,准备开题、答辩;

2025年01月01日—2025年03月06日:系统规划、整体规划、详细设计、编写代码;

2025年03月07日—2025年04月18日:系统测试;

2025年04月19日—2025年04月28日:撰写毕业论文;

2025年04月29日—2025年05月09日:修改论文并提交论文正稿;

2025年05月10日—2025年05月22日:由指导老师评阅,修改完善论文,准备毕业答辩。

参考文献:

[1]李小智,丁长松,刘伟,胡为.Java Web程序设计课程思政资源的开发与应用[J].计算机教育,2021(11):106-110.

[2]徐飞龙.JFINAL框架在Java web开发中的应用[J].时代汽车,2021(19):27-28.

[3]张道海,金帅,张海斌,申彦. Java/JSP程序设计简明实训教程[M].南京东南大学出版社:, 201507.210.

[4]李梅芳,金忠伟. Java Web云应用开发[M].人民邮电出版社:, 201712.230.

[5]司徒正美. JavaScript框架设计[M].人民邮电出版社:, 201404.458.

[6]徐迪新,吴长孙.基于.NET平台jQuery Ajax异步处理JSON数据应用[J].科技广场,2017(04):77-80.DOI:10.13838/j.cnki.kjgc.2017.04.017.

[7]Amaro Gonçalo,Moutinho Filipe,CamposRebelo Rogério,Köpke Julius,Maló Pedro. JSON Schemas with Semantic Annotations Supporting Data Translation[J]. Applied Sciences,2021,11(24).

[8]Paul Krill. Java proposal would lower GC latency[J]. InfoWorld.com,2022.

[9]Paul Krill. JDK 18: The new features in Java 18[J]. InfoWorld.com,2022.

[10]仓业金.基于Java的软件保护技术研究[J].电脑知识与技术,2022,18(23):29-30+52.DOI:10.14004/j.cnki.ckt.2022.1597.

[11]张胜楠.基于Java反射和Fel计算引擎动态导出Excel的实现[J].现代计算机,2022,28(12):102-106.

[12]严海星,李艳.UML活动图的JAVA代码自动生成技术的实现[J].福建技术师范学院学报,2022,40(02):127-132.DOI:10.19977/j.cnki.jfpnu.20210121.

[13]武永兴,陈力波,姜开达.基于混合分析的Java反序列化利用链挖掘方法[J].网络与信息安全学报,2022,8(02):160-174.

[14]宋文彬.探讨Java平台及应用Java技术的安全问题研究[J].数字通信世界,2021(12):51-52+60.

[15]刘芳,胡进,霍星明.云计算+OA系统的教学档案信息资源在线归档研究[J].教育教学论坛,2021(40):38-41.

以上是开题是根据本选题撰写,是项目程序开发之前开题报告内容,后期程序可能存在大改动。最终成品以下面运行环境+技术栈+界面为准,可以酌情参考使用开题的内容。要源码请在文末进行获取!!

系统技术栈:

前端技术栈

Vue.js 是一个流行的JavaScript框架,广泛应用于构建用户界面。结合Spring Boot,可以实现前后端分离的架构。

Element UI是一个基于Vue.js 的UI组件库,提供了丰富的UI元素和组件,可以帮助开发者快速搭建美观的前端界面

这些是最基本的前端技术,是所有前端开发的基础。掌握这些技术对于理解更高级的前端框架和工具非常重要

后端技术栈

核心容器:Spring Boot 提供了一个全面的核心容器,用于管理应用程序中的对象和依赖关系

Web:Spring Boot 内置了多个 Web 框架(如 Tomcat、Jetty 或 Undertow),使得创建 Web 应用变得非常简单

数据访问:Spring Boot 支持多种数据库连接池和ORM框架(如 MyBatis、JPA),简化了数据访问层的开发

开发工具

IntelliJ IDEA:这是一款功能强大的 Java IDE,特别适合开发 Spring Boot 项目。它提供了丰富的插件和功能来增强开发体验

Visual Studio Code:这是一个轻量级但功能强大的跨平台 IDE,提供对 Java 和 Spring Boot 开发的良好支持

开发流程:

使用Maven创建一个SpringBoot项目。这可以通过IDE(如IntelliJ IDEA或Eclipse)来完成,选择相应的模板即可

在项目的pom.xml 文件中添加SpringBoot相关的依赖,例如spring-boot-starter-web

设置项目的启动类,通常命名为Application.java 或类似的名称,并使用@SpringBootApplication注解来标注

配置核心的SpringBoot配置文件,如application.properties application.yml ,用于定义数据库连接、缓存策略等

使用者指南

使用 Maven 或 Gradle 创建一个新的工程,并引入 Spring Boot 相关的依赖

src/main/java 目录下创建一个主类,并使用 @SpringBootApplication 注解标注该类。这个注解会启用 Spring Boot 的自动配置功能

主类中通常包含一个 main 方法,用于启动 Spring Boot 应用

  • Spring Boot 提供了丰富的自动配置机制,可以根据项目中的配置文件或外部属性自动配置应用程序。
  • 自动配置原理是通过扫描特定的目录和类路径,寻找符合条件的组件并进行配置

运行应用

  • 通过命令行进入 src/main/java 目录,运行主程序类中的 main 方法即可启动应用。
  • 默认情况下,Spring Boot 应用会使用嵌入式的 Tomcat、Jetty 或 Netty 容器运行

程序界面:
