Display 使用
在这里插入图片描述

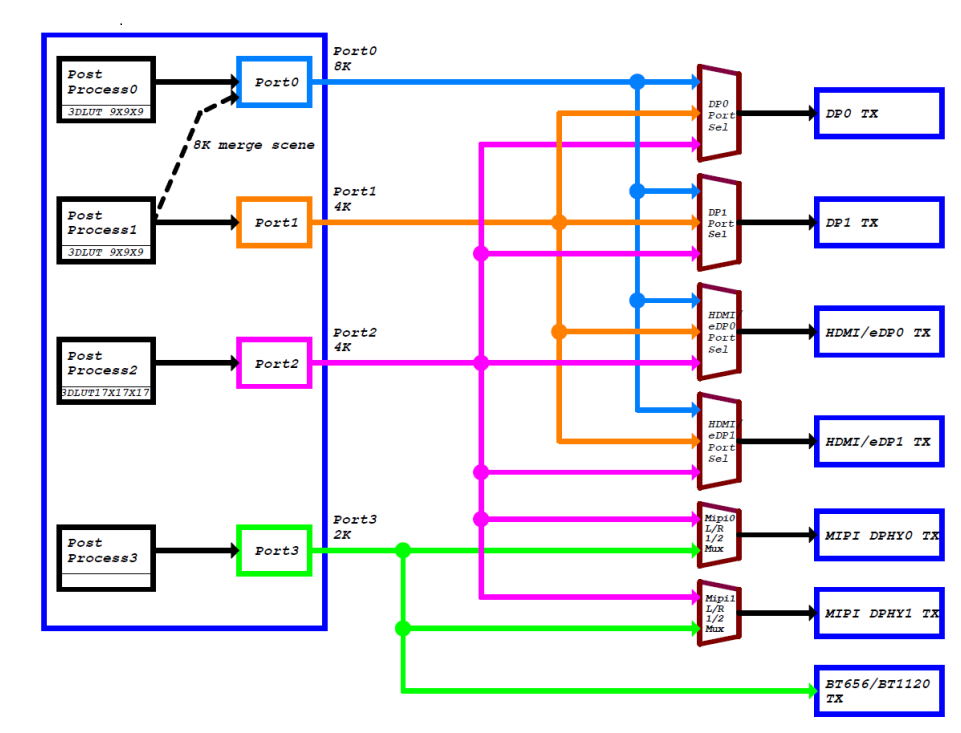

RK3588 拥有四路 Video 输出端口，每一个 Video 输出端口都绑定了固定的显示控制器，如 Port0 可以用于与 DP0、DP1、HDMI/eDP0 和 HDMI/eDP1 等显示控制器的连接，其他 Portx 以此类推。
每一个 Portx 都有各自所能输出的最大分辨率：

  • Port0 最大可以输出 7680x4320@60Hz
  • Port1 最大可以输出 4096x2304@60Hz
  • Port2 最大可以输出 4096x2304@60Hz
  • Port3 最大可以输出 1920x1080@60Hz

软件上如果把 HDMI0 显示控制器连接在 Port0 上，且硬件 phy 支持 HDMI2.1，则 HDMI0 支持 8K@60Hz 的输出。
如果给每一个 Portx 都单独分配一个显示控制器的话，便可支持同一时间的四屏同显（异显）。
但从软件的角度上，有以下的配置注意事项：

1.RK3588 在做 8K 输出的时候，其实芯片内部是同时使用了 Port0 以及 Port1 的资源，只是借用 Port0 口做输出，所以当与 Port0 连接的显示控制器连接外部的 8K 显示器做输出的时候，与 Port1 连接的显示控制器工作会有异常。
例如 HDMI0（接Port0) 接 8K 输出的时候，HDMI1（接Port1) 显示会有异常。只有当
