该博客介绍了如何使用Verilog通过defparam改变模块参数，实现不同周期的LED闪烁效果。在LR8模块中，通过实例化LR模块三次并设置不同的ENDCNT参数，使得三个LED的亮灭周期分别为0.1s, 1s和0.2s。代码展示了如何在时钟上升沿触发计数器，当计数值达到预设的ENDCNT时，翻转LED的状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在学习defparam和元件例化中，如果所写的模块中有parameter变量，我们可以在顶层模块中使用defparam将所调用模块的值进行改变，并且在顶层模块中，输入输出都是wire型的，因为在顶层模块中输入输出信号就是将各个模块连接起来，起到一个连接线的作用。

所实现的是不同小灯亮灭时间不同，周期为0.1s,1s，0.2s，代码如下：

`timescale 1ns / 1ps


module LR(
    clk,
    reset,
    out

    );
    input clk;
    input reset;
    output out;
    reg out;
    reg [32:0] cnt;
    parameter ENDCNT = 32'd2_499_999;

    always @( posedge clk) begin
            if (!reset) begin

                out <= 0;
                cnt <= 0;
            end
            else begin

                if(cnt <= ENDCNT) begin

                    cnt <= cnt + 1;
                    out <= out;

                end
                else begin
                    cnt <= 0;
                    out <= !out;
                end

            end

    end

endmodule

`timescale 1ns / 1ps


module LR8(
    clk,
    reset,
    out
    );
    input clk;
    input reset;
    output[2:0] out;
    wire [2:0] out;


    LR LR_0(
    .clk(clk),
    .reset(reset),
    .out(out[0])
    );



    LR LR_1(
    .clk(clk),
    .reset(reset),
    .out(out[1])
    );
    defparam LR_1.ENDCNT  = 32'd4_999_999;

    LR LR_2(
    .clk(clk),
    .reset(reset),
    .out(out[2])
    );
    defparam LR_2.ENDCNT = 32'd24_999_999;

endmodule

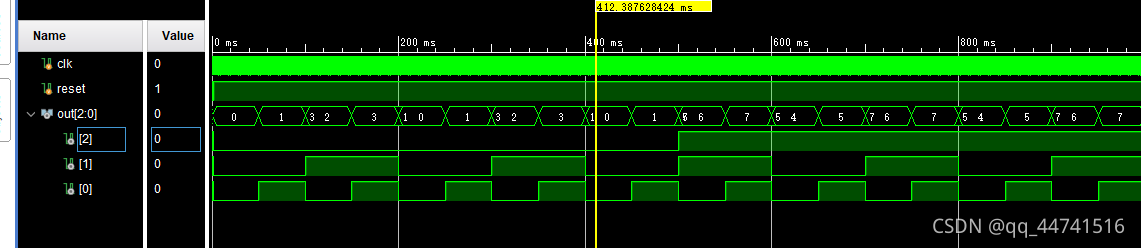

仿真图如下：
