理论知识较多,由于51学过相关知识,不赘述,江协科技视频有详细解读,优快云博主也有详细文案笔记, 视频跳转、文案跳转
//

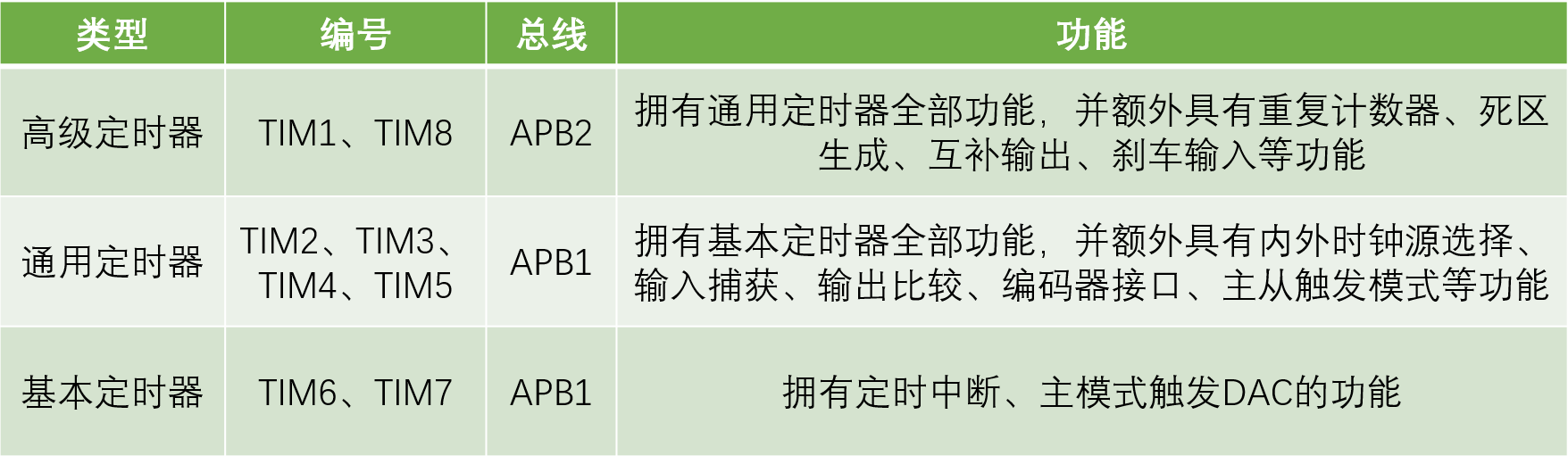

STM32 的通用定时器可以被用于:测量输入信号的脉冲长度(输入捕获)或者产生输出波形(输出比较和 PWM)等。 使用定时器预分频器和 RCC 时钟控制器预分频器,脉冲长度和波形周期可以在几个微秒到几个毫秒间调整。STM32 的每个通用定时器都是完全独立的,没有互相共享的任何资源。
初始化定时器的步骤
大体上的步骤就是:
第一步,RCC开启时钟,这个基本上每个代码都是第一步。在这里打开时钟后,定时器的基准时钟和整个外设的工作时钟就都会同时打开了。
第二步,选择时基单元的时钟源,对于定时中断,我们就选择内部时钟源。
第三步,配置时基单元,包括这里的预分频器、自动重装器、计数模式等等。这些参数用一个结构体就可以配置好了。
第四步,配置输出中断控制,允许更新中断输出到NVIC。
第五步,配置NVIC,在NVIC中打开定时器中断的通道,并分配一个优先级。这部分在上节我们也用过,流程基本是一样的。
第六步,运行控制,整个模块配置完成后,我们还需要使能一下计数器。要不然计数器是不会运行的,当定时器使能后,计数器就会开始计数了。当计数器更新时触发中断。最后我们再写一个定时器的中断函数,这样这个中断函数每隔一段时间就能自动执行一次了。
/
时间的计算:
1秒(s)=10分秒(ds)=100厘秒(cs)=1000毫秒(ms) =1,000,000微秒(μs)=1,000,000,000纳秒(ns)
根据定时器时钟的频率,比如时钟的频率是72MHZ,可以理解为STM32一秒钟会自己数72M次,预分频系数就是将频率分割,比如分频系数是72,则该时钟的频率会变成:72 MHZ / 72 = 1MHZ ,但是在设置的时候要注意,数值应该是72-1 (因为从0计)。假定分频系数是72-1,那么频率变成1MHZ,也就意味着STM32在一秒钟会数1M次,即1us数一次。好了,接下来就是确定预装载值,比如需要定时1ms,由于1ms=1us*1000, 那么预装载值就是1000-1;如此类推,在预分频系数确定的情况下,定时的时长就由预装载值确定了。

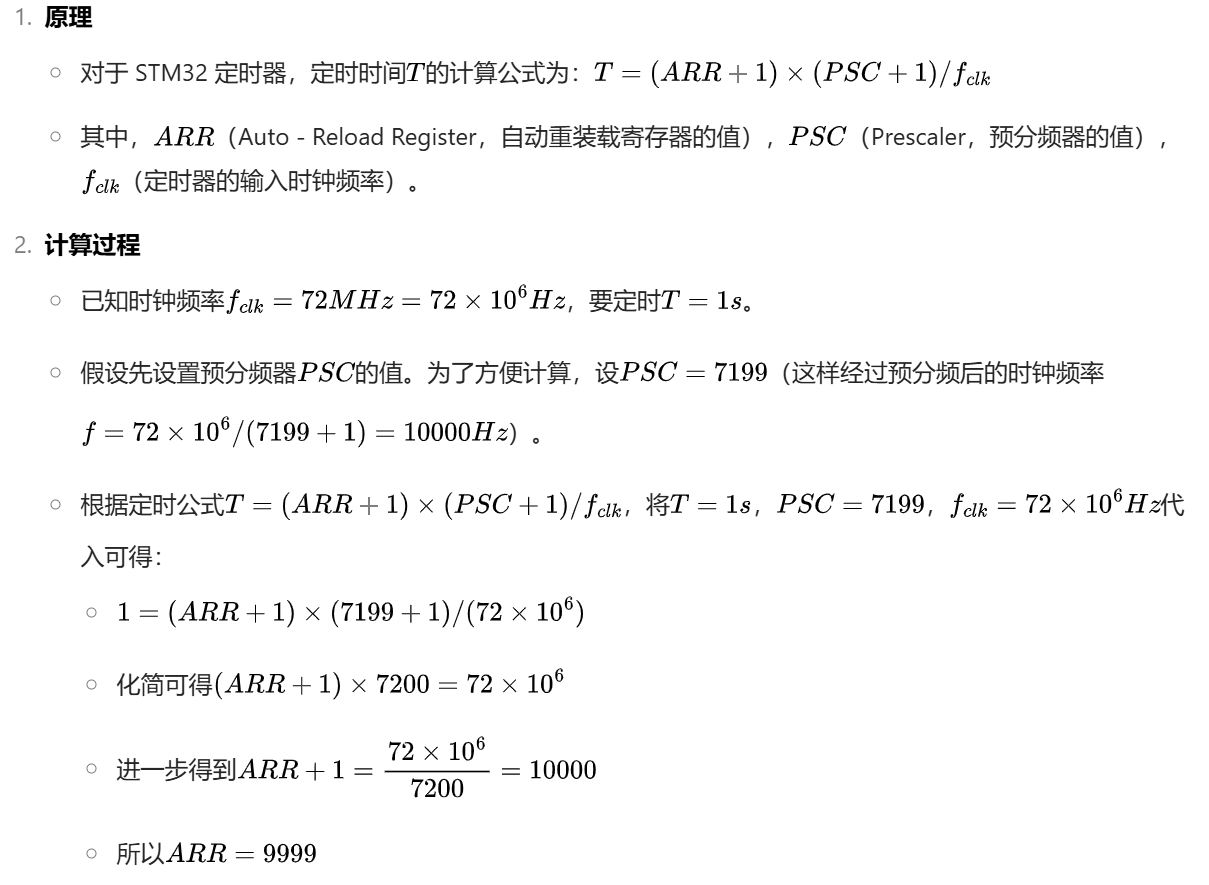

以时钟频率为72MHZ为例,如何定时1秒:
可以看到,此种情况下,(arr+1)值为多少,定时器周期就为多少毫秒
//
//对于72MHZ的频率,500ms中断一次,这两个参数设置如下:
TIM_Prescaler=7199; //预分频值
TIM_Period=4999; //下一个更新事件装入活动的自动重装载寄存器周期的值
//分频7200,用72000000/7200=10000Hz
//此时的周期就是1/10000=0.0001s
//500ms=0.0001s*5000次
//5000-1=4999次
//即通过4999次系统的运行,就是500ms
/
定时器定时中断:
Timer.h
#ifndef __TIMER_H
#define __TIMER_H
void Timer_Init(void);
#endif
Timer.c
#include "stm32f10x.h" // Device header
/**
* 函 数:定时中断初始化
* 参 数:无
* 返 回 值:无
*/
void Timer_Init(void)
{
/*开启时钟*/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);//开启TIM2的时钟
/*配置时钟源*/
TIM_InternalClockConfig(TIM2);
//选择TIM2为内部时钟,若不调用此函数,TIM默认也为内部时钟
/*时基单元初始化*/
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
//定义结构体变量
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
//时钟分频,选择不分频,此参数用于配置滤波器时钟,不影响时基单元功能
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
//计数器模式,选择向上计数
TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;
//计数周期,即ARR的值
TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;
//预分频器,即PSC的值
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
//重复计数器,高级定时器才会用到
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);
//将结构体变量交给TIM_TimeBaseInit,配置TIM2的时基单元
/*中断输出配置*/
TIM_ClearFlag(TIM2, TIM_FLAG_Update);//清除定时器更新标志位
//TIM_TimeBaseInit函数末尾,手动产生了更新事件
//若不清除此标志位,则开启中断后,会立刻进入一次中断
//如果不介意此问题,则不清除此标志位也可
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);//开启TIM2的更新中断
/*NVIC中断分组*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //配置NVIC为分组2
//即抢占优先级范围:0~3,响应优先级范围:0~3
//此分组配置在整个工程中仅需调用一次
//若有多个中断,可以把此代码放在main函数内,while循环之前
//若调用多次配置分组的代码,则后执行的配置会覆盖先执行的配置
/*NVIC配置*/
NVIC_InitTypeDef NVIC_InitStructure;//定义结构体变量
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;//选择配置NVIC的TIM2线
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//指定NVIC线路使能
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;//指定NVIC线路的抢占优先级为2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;//指定NVIC线路的响应优先级为1
NVIC_Init(&NVIC_InitStructure);//将结构体变量交给NVIC_Init,配置NVIC外设
/*TIM使能*/
TIM_Cmd(TIM2, ENABLE);//使能TIM2,定时器开始运行
}
/* 定时器中断函数,可以复制到使用它的地方
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}
*/
main.c
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
uint16_t Num; //定义在定时器中断里自增的变量
int main(void)
{
/*模块初始化*/
OLED_Init(); //OLED初始化
Timer_Init(); //定时中断初始化
/*显示静态字符串*/
OLED_ShowString(1, 1, "Num:"); //1行1列显示字符串Num:
while (1)
{
OLED_ShowNum(1, 5, Num, 5); //不断刷新显示Num变量
}
}
/**
* 函 数:TIM2中断函数
* 参 数:无
* 返 回 值:无
* 注意事项:此函数为中断函数,无需调用,中断触发后自动执行
* 函数名为预留的指定名称,可以从启动文件复制
* 请确保函数名正确,不能有任何差异,否则中断函数将不能进入
*/
void TIM2_IRQHandler(void)
{
//判断是否是TIM2的更新事件触发的中断
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
Num ++; //Num变量自增,用于测试定时中断
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
//清除TIM2更新事件的中断标志位
//中断标志位必须清除
//否则中断将连续不断地触发,导致主程序卡死
}
}
/
