通讯基本的概念

串行通讯与并行通讯

按数据传送的方式，通讯可分为串行通讯与并行通讯，串行通讯是指按数据位形式一位一位地传输数据的通讯方式。并行通讯一般是指以同时传输多个数据位的数据通讯方式。

全双工、半双工及单工通讯

通讯方式说明
全双工在同一时刻，两个设备之间可以同时收发数据
半双工两个设备之间可以收发数据，但不能在同一个时刻进行
单工在任何时刻都只能进行一个方向的通讯，即一个固定为发送设备，另一个固定为接收设备

同步通讯与异步通讯

根据通讯的数据同步方式，又分为同步和异步两种，可以根据通讯过程中是否有使用到时钟信号进行简单的区分。

USART—串口通讯

可以实现两个设备之间的通讯

编程代码

串口初始化函数
void Debug_USART_Config(void)
{
 GPIO_InitTypeDef GPIO_InitStructure;
 USART_InitTypeDef USART_InitStructure;
 /* 使能 USART GPIO 时钟 */
 RCC_AHB1PeriphClockCmd(DEBUG_USART_RX_GPIO_CLK |
 DEBUG_USART_TX_GPIO_CLK,
 ENABLE);

 /* 使能 USART 时钟 */
 RCC_APB2PeriphClockCmd(DEBUG_USART_CLK, ENABLE);

 /* 连接 PXx 到 USARTx_Tx*/
 GPIO_PinAFConfig(DEBUG_USART_RX_GPIO_PORT,
 DEBUG_USART_RX_SOURCE,
 DEBUG_USART_RX_AF);

 /* 连接 PXx 到 USARTx__Rx*/
 GPIO_PinAFConfig(DEBUG_USART_TX_GPIO_PORT,
 DEBUG_USART_TX_SOURCE,
 DEBUG_USART_TX_AF);

 /* GPIO 初始化 */
 GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 /* 配置 Tx 引脚为复用功能 */
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
 GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_PIN ;
 GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure);

/* 配置 Rx 引脚为复用功能 */
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
 GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_PIN;
 GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);

 /* 配置串 DEBUG_USART 模式 */
 /* 波特率设置：DEBUG_USART_BAUDRATE */
 USART_InitStructure.USART_BaudRate = DEBUG_USART_BAUDRATE;
 /* 字长(数据位+校验位)：8 */
 USART_InitStructure.USART_WordLength = USART_WordLength_8b;
 /* 停止位：1 个停止位 */
 USART_InitStructure.USART_StopBits = USART_StopBits_1;
 /* 校验位选择：不使用校验 */
 USART_InitStructure.USART_Parity = USART_Parity_No;
 /* 硬件流控制：不使用硬件流 */
 USART_InitStructure.USART_HardwareFlowControl =
 USART_HardwareFlowControl_None;
 /* USART 模式控制：同时使能接收和发送 */
 USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
 /* 完成 USART 初始化配置 */
 USART_Init(DEBUG_USART, &USART_InitStructure);

 /* 嵌套向量中断控制器 NVIC 配置 */
 NVIC_Configuration();


 /* 使能串口接收中断 */
 USART_ITConfig(DEBUG_USART, USART_IT_RXNE, ENABLE);

/* 使能串口 */
USART_Cmd(DEBUG_USART, ENABLE);
 }
发送函数
 /***************** 发送一个字符 **********************/
 void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch)
 {
 /* 发送一个字节数据到 USART */
 USART_SendData(pUSARTx,ch);

 /* 等待发送数据寄存器为空 */
 while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
 }

 /***************** 发送字符串 **********************/
 void Usart_SendString( USART_TypeDef * pUSARTx, char *str)
 {
 unsigned int k=0;
 do {
 Usart_SendByte( pUSARTx, *(str + k) );
 k++;
 } while (*(str + k)!='\0');

 /* 等待发送完成 */
 while (USART_GetFlagStatus(pUSARTx,USART_FLAG_TC)==RESET) {
 }
 }
中断服务函数

在中断函数中通过判断标志位来判断是什么中断。

void DEBUG_USART_IRQHandler(void)
{
 uint8_t ucTemp;
 if (USART_GetITStatus(DEBUG_USART,USART_IT_RXNE)!=RESET) {
 ucTemp = USART_ReceiveData( DEBUG_USART );
 USART_SendData(DEBUG_USART,ucTemp);
 }
 }

编程总结

使用初始化函数初始化以后就可以直接使用发送函数发送数据，根据需要编写中断函数。

IIC通讯

IIC通讯可以实现多个设备之间的半双工通讯

发送流程

stm32 iic 可以工作在其下四种模式之一：
● 从发送器
● 从接收器
● 主发送器
● 主接收器
默认情况下，它以从模式工作。接口在生成起始位后会自动由从模式切换为主模式，并在出现仲裁丢失或生成停止位时从主模式切换为从模式，从而实现多主模式功能。

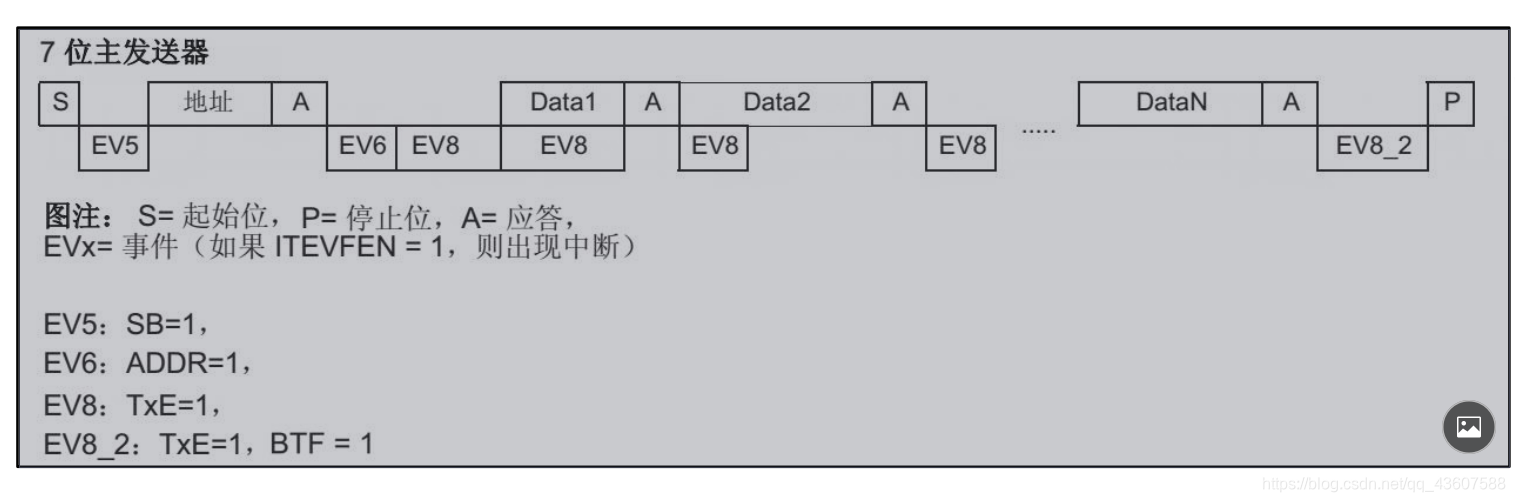

主发送器

图中的是“主发送器”流程，即作为 I2C 通讯的主机端时，向外发送数据
时的过程
在这里插入图片描述
主发送器发送流程及事件说明如下：
(1) 控制产生起始信号(S)，当发生起始信号后，它产生事件“EV5”，并会对 SR1 寄
存器的“SB”位置 1，表示起始信号已经发送；
(2) 紧接着发送设备地址并等待应答信号，若有从机应答，则产生事件“EV6”及
“EV8”，这时 SR1 寄存器的“ADDR”位及“TXE”位被置 1，ADDR 为 1 表
示地址已经发送，TXE 为 1 表示数据寄存器为空；
(3) 以上步骤正常执行并对 ADDR 位清零后，我们往 I2C 的“数据寄存器 DR”写入
要发送的数据，这时 TXE 位会被重置 0，表示数据寄存器非空，I2C 外设通过
SDA 信号线一位位把数据发送出去后，又会产生“EV8”事件，即 TXE 位被置 1，
重复这个过程，就可以发送多个字节数据了；
(4) 当我们发送数据完成后，控制 I2C 设备产生一个停止信号§，这个时候会产生
EV2 事件，SR1 的 TXE 位及 BTF 位都被置 1，表示通讯结束。
假如我们使能了 I2C 中断，以上所有事件产生时，都会产生 I2C 中断信号，进入同一
个中断服务函数，到 I2C 中断服务程序后，再通过检查寄存器位来了解是哪一个事件。

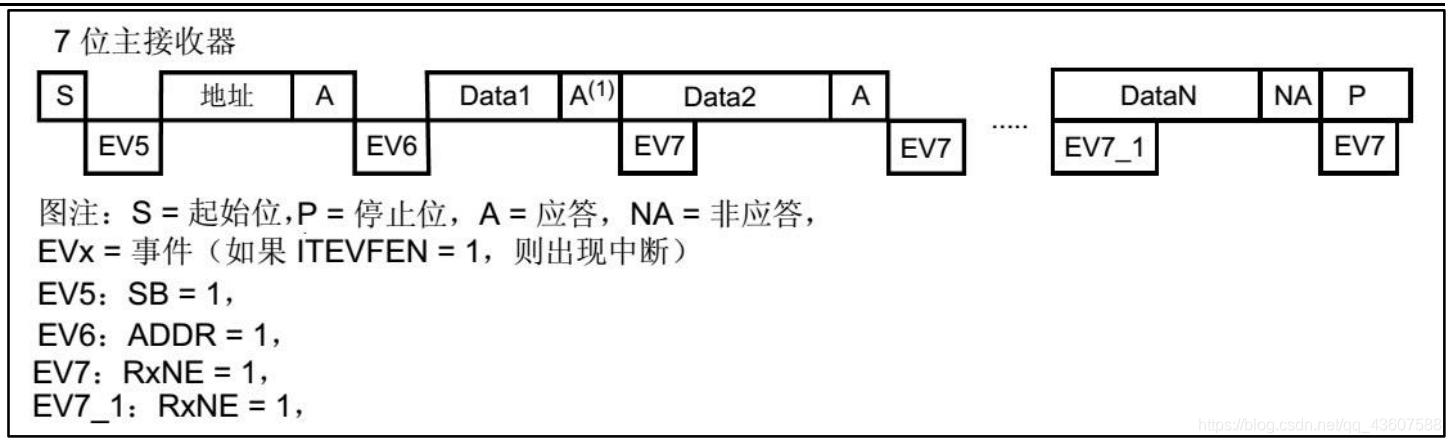

主接收器

再来分析主接收器过程，即作为 I2C 通讯的主机端时，从外部接收数据的过程，见图

在这里插入图片描述
主接收器接收流程及事件说明如下：
(1) 同主发送流程，起始信号(S)是由主机端产生的，控制发生起始信号后，它产生事
件“EV5”，并会对 SR1 寄存器的“SB”位置 1，表示起始信号已经发送；
(2) 紧接着发送设备地址并等待应答信号，若有从机应答，则产生事件“EV6”这时
SR1 寄存器的“ADDR”位被置 1，表示地址已经发送。
(3) 从机端接收到地址后，开始向主机端发送数据。当主机接收到这些数据后，会产
生“EV7”事件，SR1 寄存器的 RXNE 被置 1，表示接收数据寄存器非空，我们
读取该寄存器后，可对数据寄存器清空，以便接收下一次数据。此时我们可以控
制 I2C 发送应答信号(ACK)或非应答信号(NACK)，若应答，则重复以上步骤接收
数据，若非应答，则停止传输；
(4) 发送非应答信号后，产生停止信号§，结束传输。
在发送和接收过程中，有的事件不只是标志了我们上面提到的状态位，还可能同时标
志主机状态之类的状态位，而且读了之后还需要清除标志位，比较复杂。我们可使用
STM32 标准库函数来直接检测这些事件的复合标志，降低编程难度。

编程代码

gpio初始化函数
 void I2C_GPIO_Config(void)
{
 GPIO_InitTypeDef GPIO_InitStructure;

 /*使能 I2C 外设时钟 */
 RCC_APB1PeriphClockCmd(EEPROM_I2C_CLK, ENABLE);

 /*使能 I2C 引脚的 GPIO 时钟*/
 RCC_AHB1PeriphClockCmd(EEPROM_I2C_SCL_GPIO_CLK |
 EEPROM_I2C_SDA_GPIO_CLK, ENABLE);

 /* 连接引脚源 PXx 到 I2C_SCL*/
 GPIO_PinAFConfig(EEPROM_I2C_SCL_GPIO_PORT, EEPROM_I2C_SCL_SOURCE,
 EEPROM_I2C_SCL_AF);
 /* 连接引脚源 PXx 到 to I2C_SDA*/
 GPIO_PinAFConfig(EEPROM_I2C_SDA_GPIO_PORT, EEPROM_I2C_SDA_SOURCE,
 EEPROM_I2C_SDA_AF);

 /*配置 SCL 引脚 */
 GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_InitStructure.GPIO_OType = GPIO_OType_OD;
 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
 GPIO_Init(EEPROM_I2C_SCL_GPIO_PORT, &GPIO_InitStructure);

 /*配置 SDA 引脚 */
 GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SDA_PIN;
 GPIO_Init(EEPROM_I2C_SDA_GPIO_PORT, &GPIO_InitStructure);
 }
模式配置函数
 I2C_Mode_Config(void)
 {
 I2C_InitTypeDef I2C_InitStructure;

 /* I2C 配置 */
 /*I2C 模式*/
 I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
 /*占空比*/
 I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
 /*I2C 自身地址*/
 I2C_InitStructure.I2C_OwnAddress1 =I2C_OWN_ADDRESS7;
 /*使能响应*/
 I2C_InitStructure.I2C_Ack = I2C_Ack_Enable ;
 /* I2C 的寻址模式 */
 I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
 /* 通信速率 */
 I2C_InitStructure.I2C_ClockSpeed = I2C_Speed;
 /*写入配置*/
 I2C_Init(EEPROM_I2C, &I2C_InitStructure);
 /* 使能 I2C */
 I2C_Cmd(EEPROM_I2C, ENABLE);
 }
初始化函数
 void I2C_EE_Init(void)
{
 	I2C_GPIO_Config();
	I2C_Mode_Config();
}
产生信号函数
/* 产生 I2C 起始信号 */
 I2C_GenerateSTART(EEPROM_I2C, ENABLE);
事件检测
I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT)
stm32f4xx_i2c.c源文件中有所有事件的对应参数
发送函数
 /* 发送 EEPROM 设备地址，通过第三个参数确定读写 */
 I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS,
 I2C_Direction_Transmitter);
 /* 发送一个字节 */
 I2C_SendData(EEPROM_I2C, WriteAddr);
发送字节函数
uint32_t I2C_EE_ByteWrite(u8* pBuffer, u8 WriteAddr)
{
  /* Send STRAT condition */
  I2C_GenerateSTART(EEPROM_I2C, ENABLE);

  I2CTimeout = I2CT_FLAG_TIMEOUT;

  /* Test on EV5 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_MODE_SELECT))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(0);
  }

  /* Send EEPROM address for write */
  I2C_Send7bitAddress(EEPROM_I2C, EEPROM_ADDRESS, I2C_Direction_Transmitter);


  I2CTimeout = I2CT_FLAG_TIMEOUT;
  /* Test on EV6 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(1);
  }

  /* Send the EEPROM's internal address to write to */
  I2C_SendData(EEPROM_I2C, WriteAddr);

  I2CTimeout = I2CT_FLAG_TIMEOUT;

  /* Test on EV8 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(2);
  }
  /* Send the byte to be written */
  I2C_SendData(EEPROM_I2C, *pBuffer);

  I2CTimeout = I2CT_FLAG_TIMEOUT;

  /* Test on EV8 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2C, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(3);
  }

  /* Send STOP condition */
  I2C_GenerateSTOP(EEPROM_I2C, ENABLE);

  return 1;
}
编程总结

初始化iic后，可以使用字节发送函数直接发送数据，也可以对照时序图调用固件库函数。

spi通信

是一种高速全双工的通信总线。它被广泛地使用在 ADC、LCD 等设备与 MCU 间，要求通讯速率较高的场合。

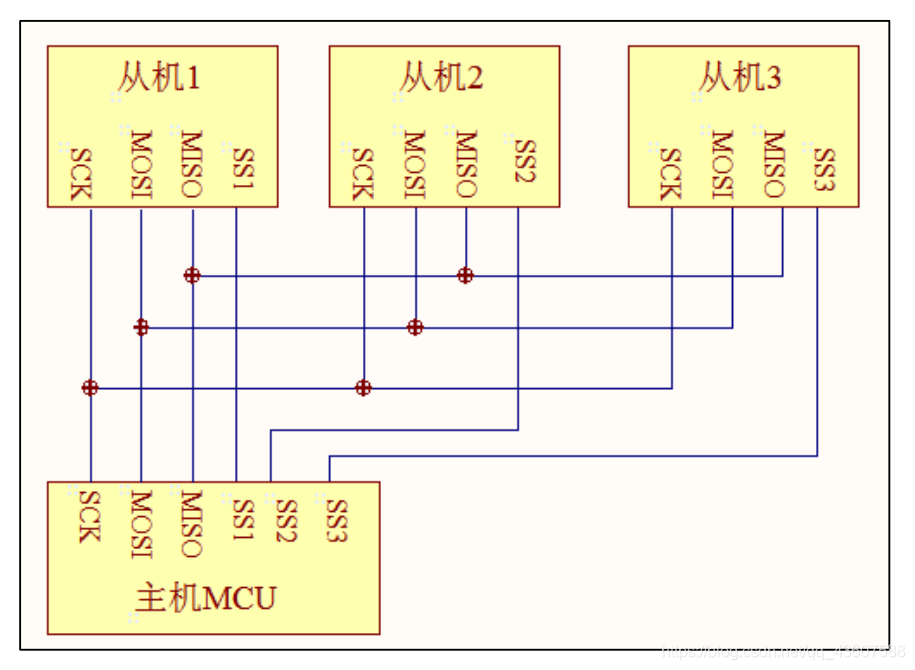

spi 物理层

在这里插入图片描述
SPI 通讯使用 3 条总线及片选线，3 条总线分别为 SCK、MOSI、MISO，片选线为 NSS

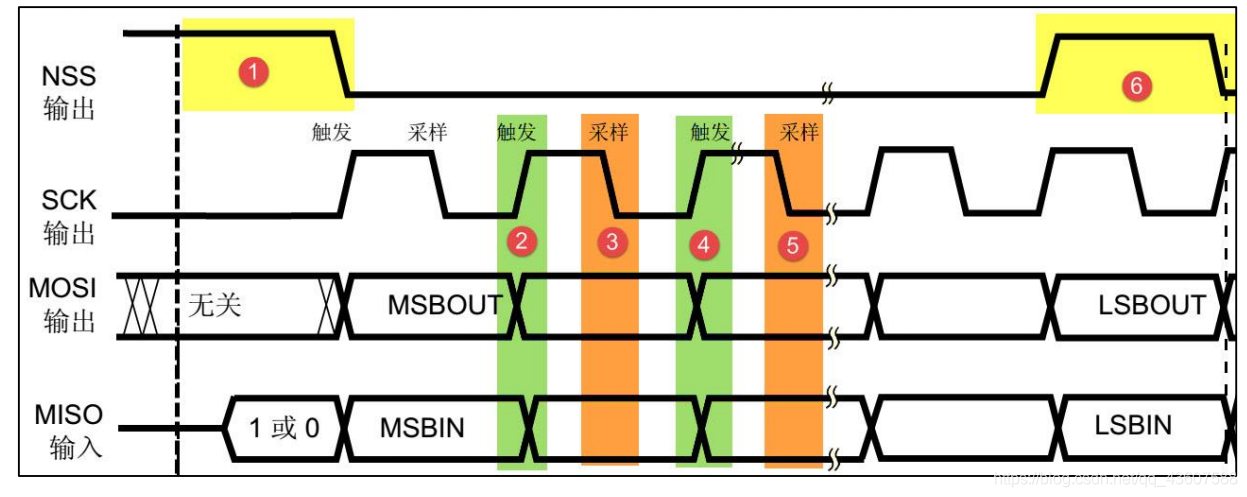

spi基本通讯过程

在这里插入图片描述
这是一个主机的通讯时序。NSS、SCK、MOSI 信号都由主机控制产生，而 MISO 的信号由从机产生，主机通过该信号线读取从机的数据。MOSI 与 MISO 的信号只在 NSS 为低电平的时候才有效，在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

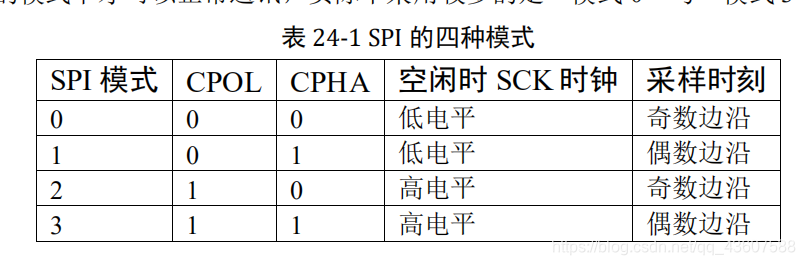

spi的四种通讯模式

在这里插入图片描述

spi相关代码

spi引脚配置

 void SPI_FLASH_Init(void)
 {
 GPIO_InitTypeDef GPIO_InitStructure;

 /* 使能 FLASH_SPI 及 GPIO 时钟 */
 /*!< SPI_FLASH_SPI_CS_GPIO, SPI_FLASH_SPI_MOSI_GPIO,
 SPI_FLASH_SPI_MISO_GPIO 和 SPI_FLASH_SPI_SCK_GPIO 时钟使能 */
 RCC_AHB1PeriphClockCmd (FLASH_SPI_SCK_GPIO_CLK | FLASH_SPI_MISO_GPIO_CLK|
 FLASH_SPI_MOSI_GPIO_CLK|FLASH_CS_GPIO_CLK, ENABLE);

 /*!< SPI_FLASH_SPI 时钟使能 */
 FLASH_SPI_CLK_INIT(FLASH_SPI_CLK, ENABLE);

 //设置引脚复用
 GPIO_PinAFConfig(FLASH_SPI_SCK_GPIO_PORT,FLASH_SPI_SCK_PINSOURCE,
 FLASH_SPI_SCK_AF);
 GPIO_PinAFConfig(FLASH_SPI_MISO_GPIO_PORT,FLASH_SPI_MISO_PINSOURCE,
 FLASH_SPI_MISO_AF);
 GPIO_PinAFConfig(FLASH_SPI_MOSI_GPIO_PORT,FLASH_SPI_MOSI_PINSOURCE,
 FLASH_SPI_MOSI_AF);

 /*!< 配置 SPI_FLASH_SPI 引脚: SCK */
 GPIO_InitStructure.GPIO_Pin = FLASH_SPI_SCK_PIN;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
 GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;

 GPIO_Init(FLASH_SPI_SCK_GPIO_PORT, &GPIO_InitStructure);

 /*!< 配置 SPI_FLASH_SPI 引脚: MISO */
 GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MISO_PIN;
 GPIO_Init(FLASH_SPI_MISO_GPIO_PORT, &GPIO_InitStructure);

 /*!< 配置 SPI_FLASH_SPI 引脚: MOSI */
 GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MOSI_PIN;
 GPIO_Init(FLASH_SPI_MOSI_GPIO_PORT, &GPIO_InitStructure);

 /*!< 配置 SPI_FLASH_SPI 引脚: CS */
 GPIO_InitStructure.GPIO_Pin = FLASH_CS_PIN;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
 GPIO_Init(FLASH_CS_GPIO_PORT, &GPIO_InitStructure);

 /* 停止信号 FLASH: CS 引脚高电平*
 /*为方便讲解，以下省略 SPI 模式初始化部分*/
 //......
 }

spi模式配置

void SPI_FLASH_Init(void)
{
 /*为方便讲解，省略了 SPI 的 GPIO 初始化部分*/
 //......

 SPI_InitTypeDef SPI_InitStructure;
 /* FLASH_SPI 模式配置 */
 // FLASH 芯片 支持 SPI 模式 0 及模式 3，据此设置 CPOL CPHA
 SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
 SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
 SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
 SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
 SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
 SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
 SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;
 SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
 SPI_InitStructure.SPI_CRCPolynomial = 7;
 SPI_Init(FLASH_SPI, &SPI_InitStructure);

 /* 使能 FLASH_SPI */
 SPI_Cmd(FLASH_SPI, ENABLE);
 }

spi发送字节函数

 u8 SPI_FLASH_SendByte(u8 byte)
{
SPITimeout = SPIT_FLAG_TIMEOUT;

 /* 等待发送缓冲区为空，TXE 事件 */
 while (SPI_I2S_GetFlagStatus(FLASH_SPI, SPI_I2S_FLAG_TXE) == RESET)
 {
 if ((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(0);
 }

 /* 写入数据寄存器，把要写入的数据写入发送缓冲区 */
 SPI_I2S_SendData(FLASH_SPI, byte);

 SPITimeout = SPIT_FLAG_TIMEOUT;

 /* 等待接收缓冲区非空，RXNE 事件 */
 while (SPI_I2S_GetFlagStatus(FLASH_SPI, SPI_I2S_FLAG_RXNE) == RESET)
 {
 if ((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(1);
 }

 /* 读取数据寄存器，获取接收缓冲区数据 */
 return SPI_I2S_ReceiveData(FLASH_SPI);
 }

spi接收字节函数

 u8 SPI_FLASH_ReadByte(void)
 {
 return (SPI_FLASH_SendByte(Dummy_Byte));
 }

编程总结

使用初始化函数初始化后，调用发送接收函数即可发送或接收。

can通讯

CAN 是控制器局域网络(Controller Area Network)的简称，是国际上应用
最广泛的现场总线之一。

报文

帧帧用途
数据帧用于节点向外传送数据
遥控帧用于向远端节点请求数据
错误帧用于向远端节点通知校验错误，请求重新发送上一个数据
过载帧用于通知远端节点：本节点尚未做好接收准备
帧间隔用于将数据帧及遥控帧与前面的帧分离开来
can的仲裁是通过总线的线与功能实现的

stm32 can

不支持使用 DMA 进行数据收发。

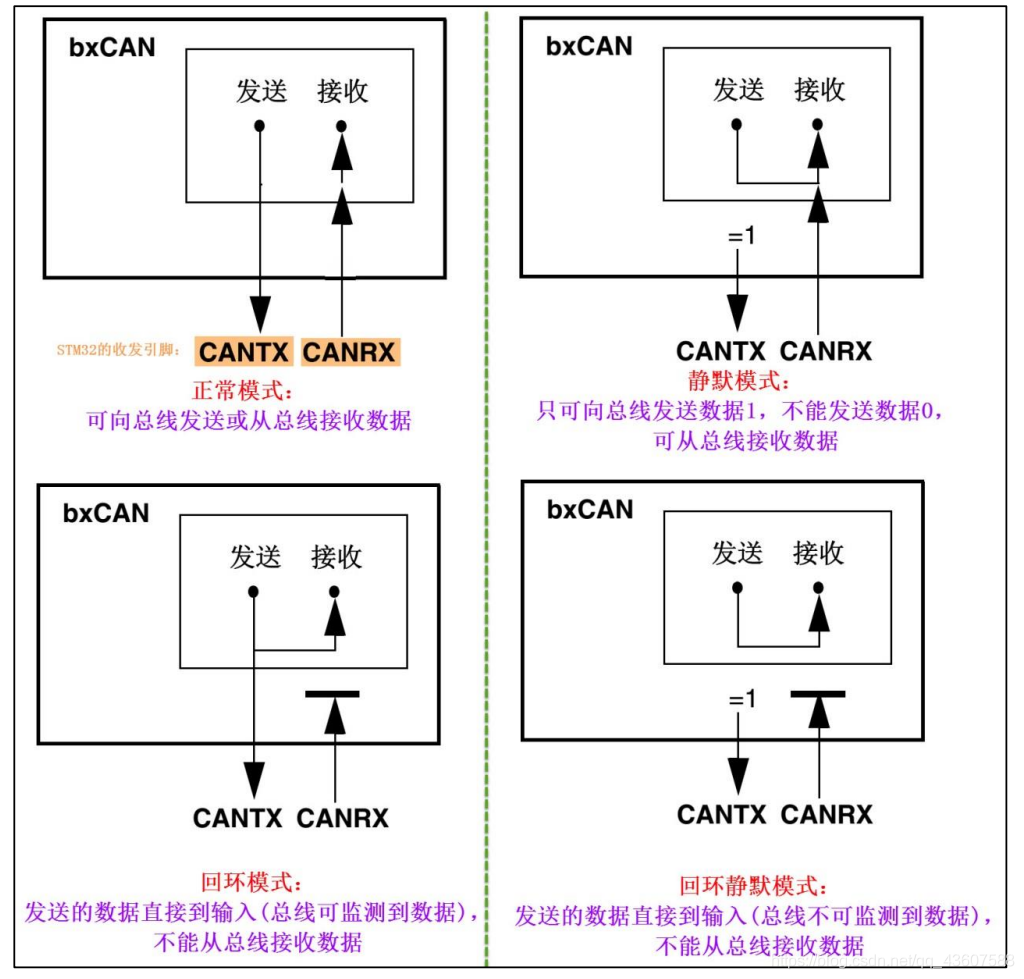

工作模式在这里插入图片描述
STM32的通信
m0_63746713的博客
04-22 1223
此处学习b站江科大的STM32教学第九章，和b站UP：爱上半导体的几节通讯介绍。 本文总结了一些通用的通讯协议和串口通讯的电平标准、波特率、起始位、校验位、数据位、停止位。
STM32——通讯
asdf1234dfty的博客
07-03 1072
STM32的通讯方式
STM32常见通信方式（TTL、RS232、RS485、I2C，SPI，CAN）总结
热门推荐
位文杰的博客
06-05 4万+
STM32常见通信方式（TTL、RS232、RS485、I2C，SPI,CAN）总结 一、TTL电平：全双工（逻辑1: 2.4V–5V 逻辑0: 0V–0.5V） 1、硬件框图如下，TTL用于两个MCU间通信 2、‘0’和‘1’表示 二、RS-232电平：全双工（逻辑1：-15V–5V 逻辑0：+3V–+15V） 1、硬件框图如下，...
IIC通讯协议
最新发布
luzhenweixiaole的博客
03-12 3873
IIC通信逻辑、注意事项、代码实现
STM32常见通信方式
在校大学生
04-05 3329
STM32常见通信方式(TTL、RS232、RS485、I2C、SPI、CAN) 一、TTL电平 ​ 全双工（逻辑1: 2.4V–5V 逻辑0: 0V–0.4V），用于两个MCU之间通信 二、RS232 ​ 全双工（逻辑1：-15V–5V 逻辑0：+3V–+15V），用于MCU与PC之间数据交换 三、RS485 ​ 半双工（逻辑1：+2V–+6V 逻辑0： -6V—2V），电平的表示指AB引脚线的电压之差 四、CAN总线 ​ 逻辑1：-1.5V–0V
【STM32】串口通信基本原理（超基础、详细版）
u013407012的专栏
10-09 6821
本文链接：https://blog.youkuaiyun.com/qq_38410730/article/details/79887200 STM32F1xx官方资料： 《STM32中文参考手册V10》-第25章通用同步异步收发器（USART) 通信接口背景知识 设备之间通信的方式 一般情况下，设备之间的通信方式可以分成并行通信和串行通信两种。它们的区别是： 并、串行通信的区别 并行通...
STM32常用通信方式总结-IIC,SPI,USART/UART,232,485,CAN,USB,TypeC
qq_42712859的博客
09-08 3059
STM32常用通信方式总结
一文讲清，常用通信协议IIC,SPI,串口，基于STM32
weixin_53713973的博客
09-09 1377
在有效数据之后，有一个可选的数据校验位。数据的输入输出同时进行，如上图所示，在SCK上升沿，MOSI和MISO信号变化输出，在SCK下降沿， MOSI 及 MISO 的数据有效，高电平时表示数据“1”，为低电平时表示数据“0”，在其它时刻，数据无效。：串口的通信速率（每秒钟传送二进制数据的位数），bit/s（bps）为单位，常用的波特率有：9600、19200、38400、57600和115200，如果波特率是115200，则代表每一位数据在线上持续的时间为1/115200=8.68us。
STM32常见通信方式（TTL、RS232、RS485、I2C，SPI，CAN）总结_小型stm32所支持的通信类型有哪些
2401_87555402的博客
10-25 1338
1、从单片机软件编程角度来说，RS232、RS-485最终结果都是转换为TTL电平方式与单片机通信（CAN收发器把差分信号转化为TTL–>CAN控制器（MCU））。其目的都是提高通信质量，提高抗干扰能力。2、TTL、RS232是逻辑电平信号。RS-485、CAN为差分信号。
STM32F413ZH 7路串口收发 +IIC +freertos+步进电机驱动
03-26
1. **STM32F413ZH**: 这款芯片拥有丰富的外设接口，包括多个串行通信接口（UART）、IIC接口以及高级定时器，适合于需要复杂通信和控制的应用。其高速处理能力和低功耗特性使其成为嵌入式系统设计的理想选择。 2. **...
STM32的SPI及IIC
m0_66600167的博客
05-29 979
1.SPI的配置方法 2.IIC的配置方法 IIC通信协议（Inter-Intergrated Circuit）是由Philips公司开发的，由于它的引脚少，硬件实现简单，可扩展性强，不需要使用USART、CAN等通信协议的外部收发设备，现在被广泛地用于系统内多个集成电路（IIC）间的通信。 STM32 的 I2C 外设可用作通讯的主机及从机，支持 100Kbit/s 和 400Kbit/s 的速率，支持 7 位、10 位设备地址，支持 DMA 数据传输，并具有数据校验功能。 SCL .
基于STM32的各种通讯方式（485、UART、IIC、SPI）
12-15
基于STM32F103最小系统版的各种通讯方式例程，例程为库函数下的最简读取内容。例程内有详细文档介绍，使用的传感器包括SHT20 CO2传感器 BH1750光照强度传感器 土壤温湿度传感器。
2个STM32通信
11-25
两块stm32见通过Usart通信的代码，望对大家有帮助
关于stm32单片机的通讯方式
qq_38417697的博客
02-25 4309
一丶传送方式分3种： 1.单工：只能进行接收，或者只能进行发送 2.半双工：可以进行接收，也可以进行发送，但是同一时间只能进行接收或者发送。 3.全双工：可以进行接收，也可以进行发送，且同一时间，可以同时进行接收和发送。 二丶通信方式分两种： 1.异步通信：无时序要求，但是效率较低 2.同步通心：对时序要求高，效率较高。 三丶单片机中通信： 1.uart：异步全双工通信 2.rs485：异步半双工，rs485的本质就是uart外接485芯片，采用差分信号，抗共模干扰能力强，即抗噪声性能好，但是速度是uart
【嵌入式】STM32通讯方式
Cain Xcy的博客
09-15 2252
01、目录 文章目录01、目录02、设备之间通讯的方式03、STM32串口通讯基础3.1、 UART引脚连接方法3.2、 STM32的UART特点04、串口通信过程4.1、 STM32中UART参数4.2、 UART（USART）框图 02、设备之间通讯的方式 并行通讯与串行通讯 串行(串口)通信分类 分为两类：按照数据传送方向、按照通信方式 按照数据传送方向： 单工：数据传输只支持数据在一个方向上传输； 半双工：允许数据在两个方向上传输，但是同一时刻，只能在一个方向上传输。 全双工：允许
stm32之通信
angengguo7895的博客
10-11 420
本文提到的内容有以下几个方面： 通信概述 串口通信 I2C通信 CAN通信 SPI通信 I2S通信 USB通信 其他通信 一、通信概述 　　按照数据传送方式分： 串行通信（一条数据线、适合远距离传输、控制较复杂） 并行通信（多条数据线、成本高、抗干扰性差） 　　按照通信的数据同步方式分： 异步通信（以1个字...
stm32串口通信
A_IIIIIIIII_A的博客
12-07 1511
通信方式 1、同步通信：带时钟同步信号传输 SPI,IIC等 2、异步通信：不带时钟用途信号 USRT，单总线 stm32串口引脚表 串口号 RXD TXD 1 PA10 PA9 2 PA3 PA2 3 PB11 PB10
stm32通信方式-USART
weixin_54210362的博客
07-29 1054
USART (Universal Synchronous/Asynchronous Receiver/Transmitter) 是一种通用的串行通信接口，广泛应用于微控制器中，包括STM32系列。USART 支持同步和异步通信模式，并且可以配置为全双工模式，这意味着它可以同时发送和接收数据。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
