网络层—IP协议

网络层

在复杂的网络中确定一个合适的路径（负责地址管理与路由选择）

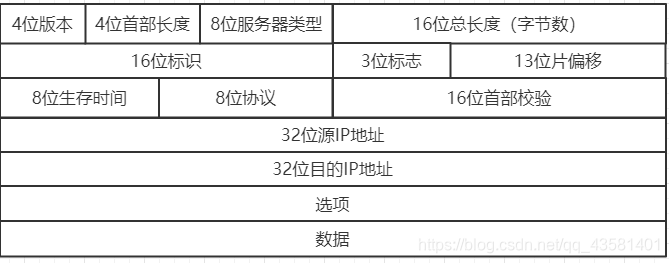

IP协议

• 4位协议版本：IPV4/Ipv6

• 4位头部长度：IP报文头最大长度是60个字节（4字节为单位）

• 8位服务类型：4位TOS字段（最小延时/最⼤吞吐量/最高可靠性/最小成本）1位保留位

• 16位报文长度：限制一个IP报文最大长度64kb udp数据最大长度：64kb-20-8

• MTU：最大传输单元
  当mtu< udp数据长度<64K-20-8时，链路层则不支持大于mtu大小数据传输，这时候网络先获取下层mtu大小，在网络层对数据进行分片

• 16位标识(id):udp数据可能在网络层进行数据分片，这个标识则可以指定当前分片属于哪个udp数据包

• 3位标志：1位启用，1位标识是否禁止分片，1位用于标识分片末尾

• 13位片偏移：用于指定udp数据分片相对于udp数据包起始位置的偏移量（分片在数据包的位置）偏移量是以8字节为单位，每个分片都是8的整数倍长度（除最后一个分片）

• 8位ttl：报文生命周期，这个数据包被丢弃前最多能经过的路由器个数

• 8位上层协议：用于数据分用时，决定由上层哪个协议进行解析

• 32位源/目的IP地址：标识数据从哪来到哪去

• 40字节选项数据

网段划分：

IP地址：网络号+主机号

• 网络号：保证相互连接的两个网段既有不同的标识
• 主机号：同一网段中，主机之间拥有相同的网络号，不同的主机号

子网：

• 子网就是把网络号相同的主机放在一起
• 如果在子网中增加一台主机，那这台主机的网络号必须与子网的网络号一致，主机号一定不能重复
  合理的设置主机号和网络号可以保证在相互连接的网络中，每台主机的IP地址都不同，有一种技术叫DHCP，可以自动为子网内新增的主机节点分配IP地址**，避免手动管理的不便（一般的路由器都具有DHCP的功能）**
  IP地址分类：
  早期划分方式：5类
• A类 0.0.0.0到127.255.255.255
• B类 128.0.0.0到191.255.255.255
• C类 192.0.0.0到223.255.255.255
• D类 224.0.0.0~247.255.255.255
• E类地址：240.0.0.0~247.255.255.255
  那么现在就存在一个问题，这种划分方式的局限性就是，大多数组织都申请B类网络，A类网络还有很多没有用，就大大的浪费了地址空间
  现在增加子网掩码进行划分：CIDR——这样划分网络好的方式与A/B/C类是没有关系的(IP地址与子网掩码相与就是网络号）
  子网掩码：有一串连续的二级制1组成的一个无符号4个字节的整数
• 将IP地址和⼦网掩码进⾏ “按位与” 操作, 得到的结果就是网络号;
• 子网掩码取反得到网络中主机号个数；
• 子网地址范围为主机号从全0到全1；
• 将IP地址中的主机号全部设为0，就成了网络号，代表这个局域网；将IP地址中的主机号全部设为1，就成了广播地址，用于给一个链路中的所有主机发送数据包
• 127.0.0.1：本机虚拟回环地址，用于本机网络的测试
• 用于组建私网的网段也不能随意使用：以下网段用于私网的组建
  10...* 172...* ~172.31.. 192.168..
• 相邻的网络不能同时使用相同的网络号

ARP协议：
IP间的通信依赖于MAC地址，在网络上，通信双方不在同一局域网内，是不能获取到对方的MAC地址的，这时通信双方只能把数据包传送到两个子网相连接的网关（gateway）处，让网关去处理。若在同一网络内，就可以使用ARP协议通过IP地址获取到MAC地址，ARP是一种用以解析地址的协议，根据通信方的IP地址就可以反查处对应的MAC地址。
ICMP协议：网络控制报文协议
IP协议并不是一种可靠地协议，他不保证数据一定被送达，那这就需要其他模块来完成保证数据安全送的功能。当传送IP数据包发生错误时，比如：主机不可达，路由不可达，ICMP协议就会把错误的信息封包，然后传回主机，给主机处理错误的机会，这就是建立在IP层以上的协议可能做到安全的愿意
