异步FIFO

一、FIFO简单讲解

• FIFO的本质是双口RAM， 先进先出，可以同时读写。

• 重要参数：
  1.fifo深度（简单来说就是需要存多少个数据）
  2.fifo位宽（每个数据的位宽）

• FIFO有同步和异步两种，同步即读写时钟相同，异步即读写时钟不相同

  • 1.同步FIFO作为数据缓存，例如信号采集的多通道设计系统，各个通道产生有效数据的时机完全时外部时间决定的，这时若两个通道同时有了数据，那就可以用FIFO先缓存一下，在更高的层次设计FIFO的扫查模块来分批进行数据上传。
  • 2.异步FIFO可以解决跨时钟域数据传输的问题，在应用时需根据实际情况考虑好fifo深度即可。

• 本文主要涉及异步FIFO的设计。

二、总体设计思路

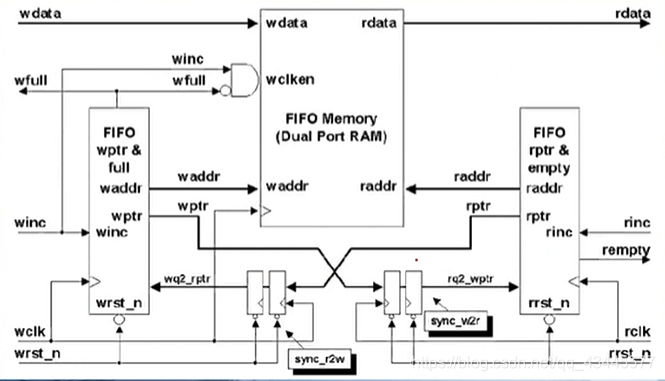

顶层设计思路如下，主要包括双端口的RAM（通过读写控制模块可以等效为FIFO）、读写控制模块、读写指针同步模块：

• FIFO：作为存储单元，接收读地址和写地址，写入数据，写使能信号；
• 写控制模块：在写时钟域时钟的控制下，产生写地址和写满信号；
  接收读控制模块发来的读指针与本模块的写指针进行对比，发出满信号，当FIFO写满后full信号拉高，写地址不再增加，即不能继续向FIFO写入数据；送出写指针到读控制模块；
• 读控制模块：在目的时钟域时钟的控制下，产生读地址；接收写控制模块发来的写指针与本模块的读指针进行对比，发出读空信号，当FIFO读空后empty信号拉高，读地址不再增加，即不能继续从FIFO读出数据；送出读指针到写控制模块；

三、设计要点解析

• 1、读空信号如何产生？写满信号如何产生？

  • 读空信号：复位的时候，读指针和写指针相等，读空信号有效（这里所说的指针其实就是读地址、写地址）。当读指针赶上写指针的时候，写指针等于读指针意味着最后一个数据被读完，此时
