FPGA，VHDL报错Error (12007): Top-level design entity "xxx" is undefined

最新推荐文章于 2025-02-01 21:43:11 发布
原创 最新推荐文章于 2025-02-01 21:43:11 发布 · 6.4w 阅读 · 43 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#Quartus

本文介绍了一种确保两个箭头处名称一致的解决方法，适用于在Files文件夹中添加顶层实体文件时遇到的问题。通过右击Files文件夹并选择Add/Remove选项，在指定位置找到并添加顶层实体文件，应用更改后问题即可解决。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

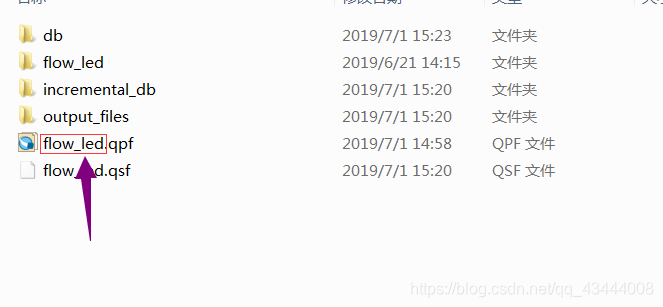

一种解决方法，保证下图两个箭头处的名称一致即可。
在这里插入图片描述
在这里插入图片描述
如果仍然无法解决，可尝试以下步骤：
在这里插入图片描述

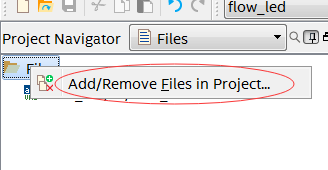

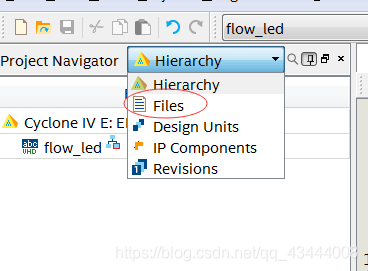

找到导航栏中的files，并点击。然后右击Files文件夹，点击Add/Remove
在这里插入图片描述

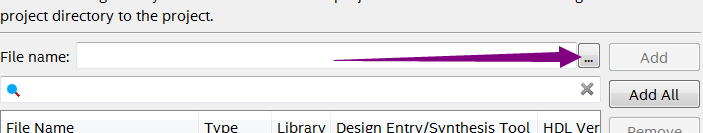

在下图的箭头处找到找到顶层实体文件添加就去，然后应用，OK即可。
在这里插入图片描述
