FPGA实现SD卡控制器

FPGA实现SD卡控制器

介绍SD卡及如何使用的文章有很多，这里不再赘述，这里给大家推荐几个相关的文章都介绍的比较详细；本文重点介绍如何在SPI模式下使用SD卡，包括初始化的步骤，读写数据的操作步骤及SD卡的响应内容等，最后附上完整的工程文件及简单的仿真（模拟SD卡的.v文件目前只能够响应命令，对写入数据后的响应没有涉及，可以直接上板观察具体响应）
SD2.0协议详解：命令格式、初始化/读取/写入
基于FPGA的SD卡的数据读写实现（SD NAND FLASH）

SD卡的使用过程如下：

SD卡初始化—— SD卡写数据（单个数据块）—— SD卡读数据（单个数据块）

一、CMD命令

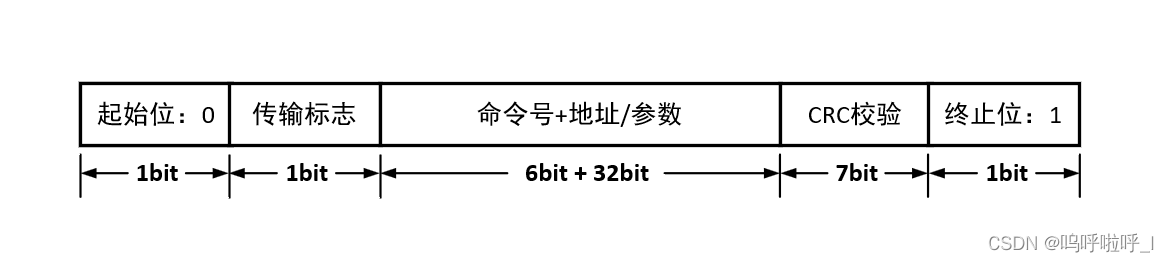

CMD命令的构成如下：

如果是主机发送给SD卡的命令则传输标志为1。并且SPI模式下的CRC不关注，全1即可。传输标志后的6bit是命令号，比如CMD8，则命令号为6’b001000，加上前面两bit的起始位和传输表之则为8’b01001000,及0x48。常用命
