9.1.2    按结构划分

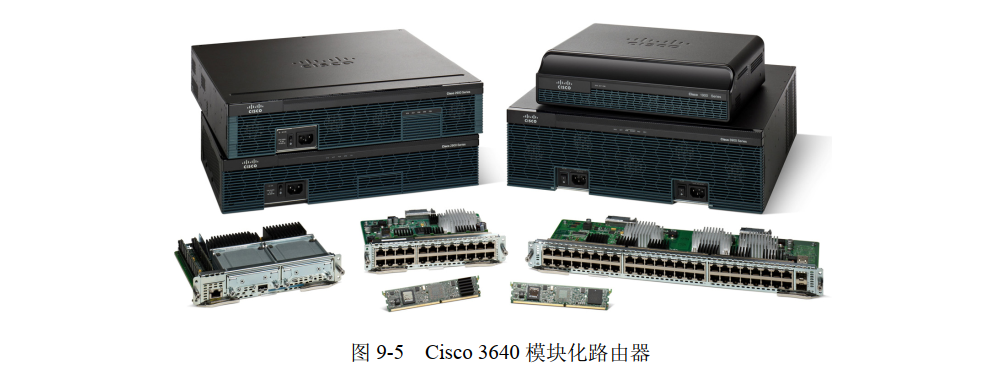

从结构上分，路由器可分为模块化结构与非模块化结构。通常情况下，几乎所有的中高低端路由器均为模块化结构，可以使用各种类型的模块灵活配置路由器，增加端口的数量、提供丰富的端口类型，以适应企业不断变化的业务需求。如图 9-5 所示为 Cisco 3640 模块化路由器。

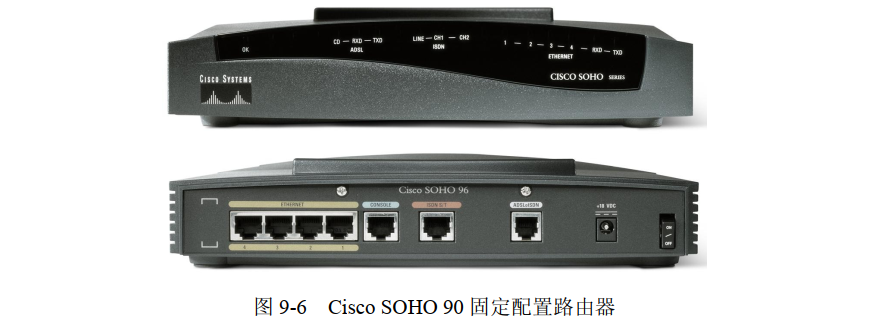

SOHO 路由器多为非模块化结构，只能提供固定类型和数量的端口。如图 9-6 所示为应用于 SOHO 的 Cisco SOHO 90 固定配置路由器。

9.1.3    按网络位置划分

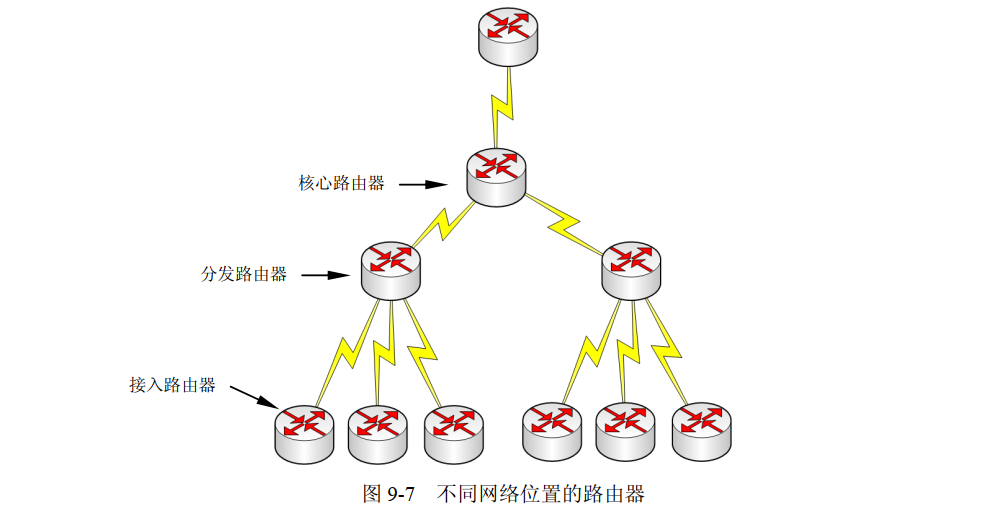

从路由器在网络中所处的位置划分，可以分为核心路由器、分发路由器和接入路由器（如图 9-7 所示）。

核心路由器位于数据网络中心，通常选用性能稳定的中高端模块化路由器。要求快速的包转发能力与高速的网络接口，全部为大容量、高性能的模块化结构。

分发路由器主要用于实现接入路由器的汇接与转发，并接入核心路由器。主要目标是以尽量便宜的方法实现尽可能多的端点互连，并且进一步要求支持不同的服务质量。分发路由器主要采用中低端路由器，主要特点就是端口数量多、价格便宜、应用简单。

接入路由器一般位于网络边缘，也可以称为“边缘路由器”，通常使用中低端产品，也是

目前应用最广泛的一类路由器，主要应用于中小型企业或大型企业的分支机构中，要求相对低速的端口及较强的接入控制能力。

9.1.4    按功能划分

从路由器的功能方面划分，路由器可分为通用路由器与专用路由器。一般所说的路由器为通用路由器。专用路由器通常为实现某种特定功能对路由器接口、硬件等作专门优化，如网吧路由器、安全路由器、 VPN 路由器等。例如，侠诺 QNO 网吧专用路由器（如图 9-8 所示），适合大量用户同时进行在线网络游戏、视频聊天、网上电影等应用；带宽汇聚既可节约费用，又能避免带宽不足的问题；强效防火墙具备 ARP 攻击防御能力，保证网络更加安全。

9.1.5    按转发性能划分

从数据转发性能上分，路由器可分为线速路由器和非线速路由器。通常线速路由器是高端路由器，能以物理链路所支持的最高速率转发数据包；中低端路由器大多是非线速路
