“蓝桥杯”全国软件和信息技术专业人才大赛指导合集【1.7】

3.10 AT24C02 存储器驱动程序设计

AT24C02 存储器为低功耗 CMOS 工艺制造，可单电压工作。 AT24C02 存储器特点如下：容量为 256×8（ 2KB）；双线串行接口（双线为：时钟线 SCL，串行数据线 SDA）；双线数据传送协议；支持 ISO/IEC7816-3 同步协议； 8 字节页面（ 1KB， 2KB）、 16 字节页面（ 4KB， 8KB， 16KB）写入方式；允许部分页面写入；自定时写入周期（最大 10ms）；高可靠性，擦写次数可达 10 万个周期，数据保存期达 100 年；以晶片、模块及标准封装等形式提供。标准封装有 8 个引脚的双列直插（ PDIP）、 8 个引脚的表面封装和 14 个引脚的表面封装（ SOIC）。

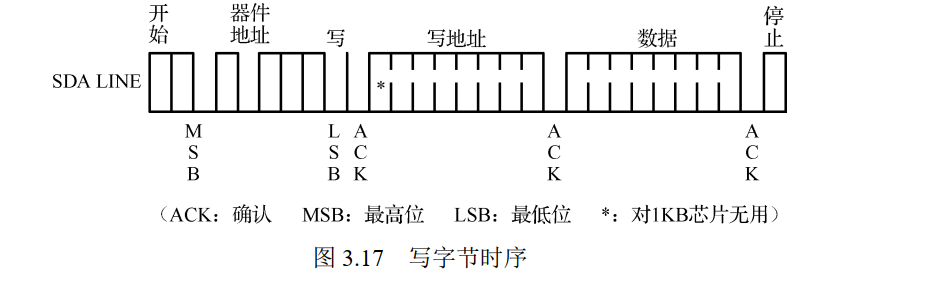

AT24C02 存储器写操作需要在给出开始态、器件地址和确认之后，紧跟着给出一个 8 位数据地址。一经收到该地址， EEPROM 就通过 SDA 发出确认信号，并随时钟输入 8 位数据。在收到 8位数据之后， EEPROM 将向 SDA 确认，数据传送设备必须用停止状态来终止写操作，这时， EEPROM 进入一个内计时固定存储器写入周期。在该写周期时，所有输入被禁止， EEPROM 直到写完后才应答，写字节时序如图 3.17 所示。

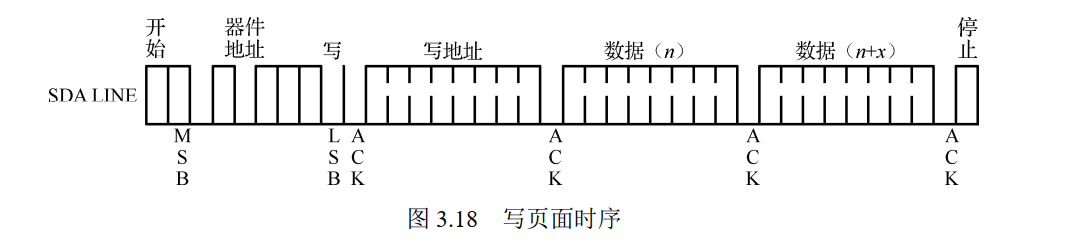

1KB/2KB EEPROM 能进行 8 字节页面写入， 4KB、 8KB 和 16KB 设备能进行 16 字节页面写入。激发写页面与激发写字节相同，只是数据传送设备无须在第一个字节随时钟输入之后，发出一个停止状态。在 EEPROM 确认收到第一个数据之后，数据传送设备能再传送 7 个（1KB、 2KB）或 15 个（ 4KB、 8KB、 16KB）数据，每一个数据收到之后， EEPROM 都将通过 SDA 回送一个确认信号，最后数据传送设备必须通过停止状态终止页面写序列。写页面时序如图 3.18 所示。

数据字地址的低 3 位（1KB、 2KB࿰
