高级交换与路由技术【2.5】

6．链路状态通告 LSA（ Link State Advertisement）格式

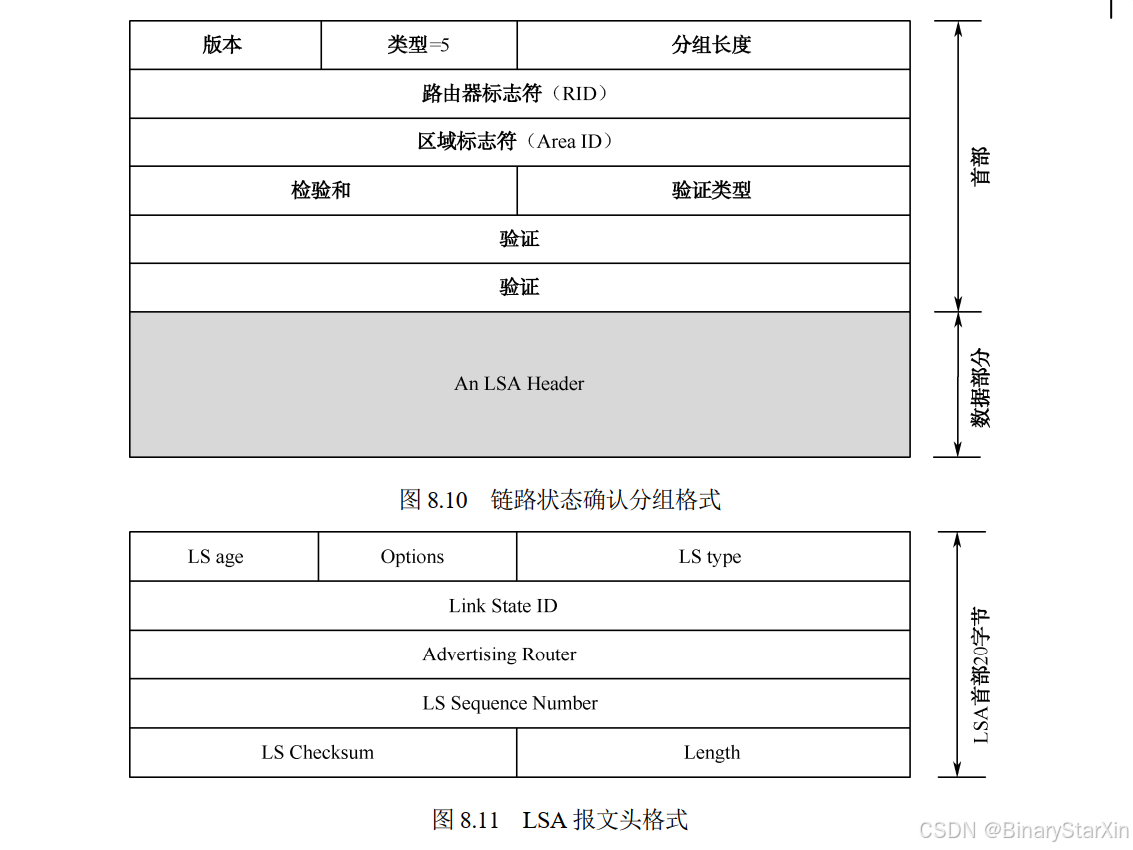

（1） LSA 报文头格式。在 OSPF 中有 5 种类型 LSA，所有的 LSA 报文的首部（报文头）都相同。一个 LSA 报文首部唯一地标志了一个 LSA 报文。 LSA 报文首部的格式如图 8.11 所示。

① LS age： LSA 的年龄。表示自从 OSPF 产生时已消逝的秒数。

② Options：选项。由一系列标志组成，这些标志标识了 OSPF 网络能提供的各种可选的服务。

③ LS type： LS 类型，指出 5 种 LSA 类型中的一种。每种类型的格式各不相同。

④ Link State ID：链路状态 ID。表示 LSA 描述的特定网络环境。链路状态 ID 与 LS 类型密切相关，不同 LS 类型，表示链路状态 ID 方式也不同。如 LS 类型为路由器 LSA 时，链路状态 ID 用产生该 LSA 的路由器 ID 表示。

⑤ Advertising Router：通告路由器，表示产生了该 LSA 的路由器的 Router ID。

⑥ LS Sequ
