高级交换与路由技术【1.6】

3 . 5 训练任务

1．背景描述

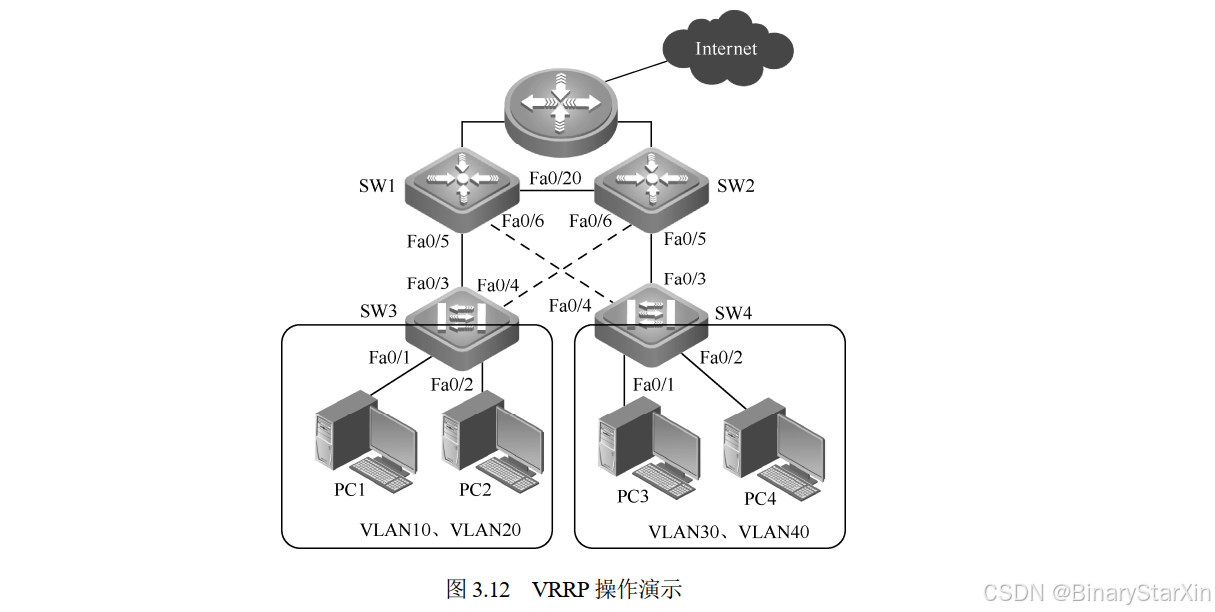

某公司局域网使用双核心交换机与路由器连接，实现局域网主机访问 Internet。为了保证主机网关冗余备份及负载均衡，在两台核心交换机上启动 VRRP 功能，如图 3.12 所示。

        通过对交换机 SW1 和 SW2 配置，使得 SW1 对于 VLAN10、 VLAN20 的优先级为 255，对于VLAN30、 VLAN40 的优先级为 100， 成为 VLAN10、 VLAN20 的 Master； SW2 对于 VLAN10、 VLAN20的优先级为 100，对于 VLAN30、 VLAN40 的优先级为 255，成为 VLAN30、 VLAN40 的 Master。

2．操作提示

        第 1 步：在交换机 SW1 上创建 VRRP10、 VRRP20、 VRRP30 及 VRRP40 虚拟组，并将 VRRP10、VRRP20 的虚拟组 IP 地址设置为相应的 SVI 地址，优先级为 255。同时将 VRRP10、 VRRP20 虚拟组设置为抢占模式。参考配置代码如下：

SW1(config)#in
