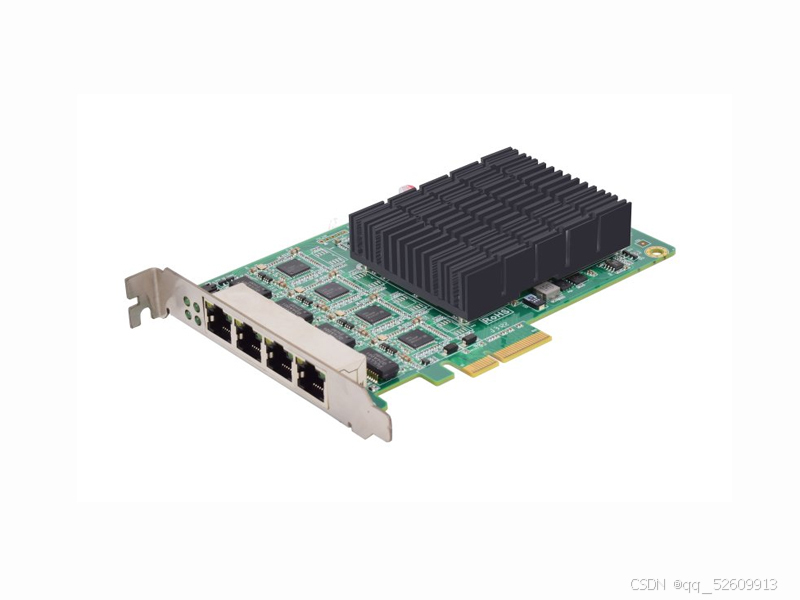

图像采集卡的核心组成与功能

图像采集卡作为连接图像源与计算机的关键硬件，其核心功能是将图像信号转换为数字信号以供处理。以下是对其各要素的系统性总结：

1. 核心组成与功能

**图像输入接口：**支持多种接口（如HDMI、Camera Link、GigE Vision等），需根据应用场景选择。例如，Camera Link适合工业高速传输，而GigE Vision适用于远距离需求。

**模数转换（ADC）：**仅模拟采集卡需此模块，将模拟信号数字化。采样率与位深直接影响图像质量（如12位深提供更细腻的灰度层次）。

**预处理模块：**硬件级处理（去噪、增益调整）提升实时性，但灵活性不及软件。例如，FPGA加速的去噪算法可减少CPU负载。

**存储模块：**帧缓存（如DDR内存）防止数据丢失，尤其在高速采集时，缓存容量需匹配数据速率。

**计算机接口：**PCIe适合内置高速传输，USB/Thunderbolt便于外置连接。PCIe 4.0提供更高带宽，支持8K视频流。

2. 类型与应用场景

模拟 vs数字采集卡：模拟卡处理旧设备信号，逐渐被数字卡取代。数字卡直接接收数字信号，稳定性更佳。

应用领域：

**工业检测：**需高帧率（如1000+ fps）及触发功能，如PCB检测。

**医疗影像：**强调高分辨率（如4K）与低噪声，用于内窥镜成像。

**广播电视：**实时处理与多格式支持（如HD-SDI），满足直播需求。

3. 选型关键因素

**接口匹配：**确保与相机接口兼容，如CoaXPress适用于超高速传输（如25 Gbps）。

**分辨率/帧率：**4K@60Hz需更高带宽（约12 Gbps），需计算接口理论带宽（如PCIe 3.0 x8≈8 GB/s）。

**位深：**医学影像常需16位深，提升诊断精度。

**软件兼容性：**支持Halcon或LabVIEW的SDK可加速开发，如NI采集卡与LabVIEW的深度集成。

**可靠性：**工业环境要求宽温范围（-20°C至70°C）及防尘设计。

4. 技术趋势

**高带宽与分辨率：**PCIe 5.0和USB4支持8K/120Hz，满足新兴传感器需求。

**AI集成：**嵌入式NPU实现实时目标检测，减少数据传输延迟。

多通道同步：支持IEEE 1588协议，确保多相机纳秒级同步，适用于3D扫描。

**低延迟设计：**FPGA预处理将延迟降至微秒级，关键于自动驾驶决策。

软件定义架构：API支持Python/ROS，适配边缘计算平台如NVIDIA Jetson。

总结

图像采集卡选型需权衡接口、性能、软件生态及成本。未来趋势聚焦于智能化和高速化，如AI加速与多传感器融合，推动其在自动驾驶、智能工厂等领域的深入应用。实际项目中，建议通过PoC测试验证采集卡与系统的兼容性，确保满足关键性能指标。
