蓝桥杯单片机学习计划之点亮数码管

前言

上一节我们学习了点亮LED灯，成功编写程序将竞赛板上的八个LED灯点亮了，那么今天我们一起来学习点亮数码管。

---

一、数码管介绍

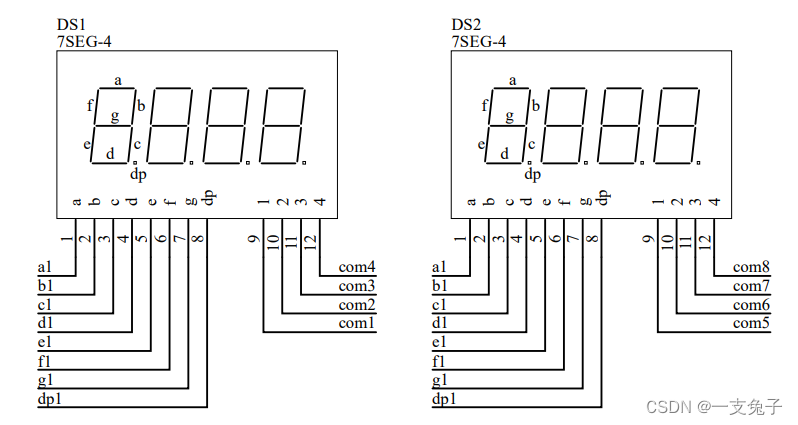

数码管是一种显示器件，在平时生活中应该是比较常见的，比如有些热水器就是使用数码管来显示水温的。每个数码管的内部其实都是由8个LED灯组成的，只是对其进行了排列然后进行了封装。根据数码管内部连接方式的不同，分为共阳数码管和共阴数码管。竞赛板上使用了两个四位的共阳数码管，原理图如下：

从上图可以看到，每个四位的数码管都有12个管脚，其中com1——com4分别是每一位数码管的公共级，板子上的数码管是共阳的，所以它们的公共级就是阳极；剩下八个管脚分别对应数码管的a——dp段，dp是小数点。如果想要使数码管显示数字1，则只需要让对应的d段和c段点亮，其他熄灭即可，对应十六进的0xF9。0-9数码管段码表如下：

二、原理图

那么板子上数码管和单片机是如何连接的呢？和上一节一样，我们一起顺藤摸瓜寻找一下：

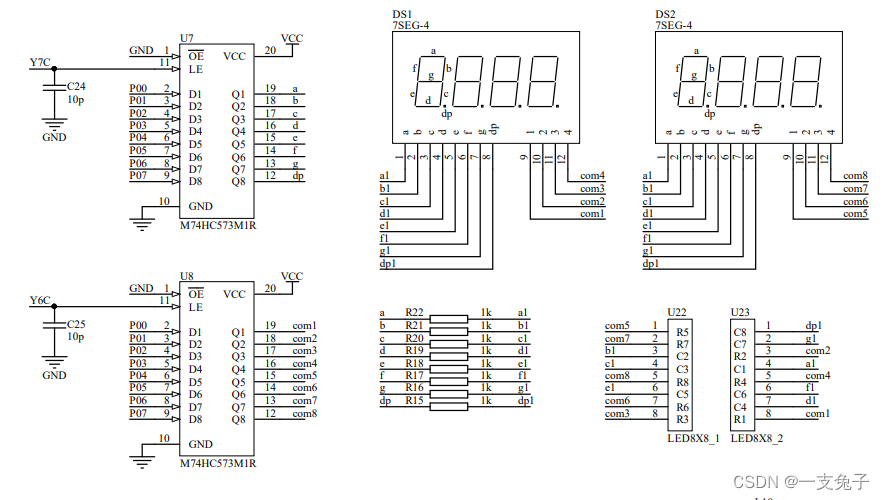

首先从上图可以看到，板子上分别使用两个74H573锁存器控制两个数码管，关于锁存器上一节点亮LED灯的时候已经使用过了，这边就不再介绍了。上面那个锁存器（U7）控制的是数码管的八个段，下面那个锁存器（U8）控制的是八个数码管的位，而两个锁存器的八个输入端都是由P0控制的，另外两个锁存使能端Y7C和Y6C连接如下：

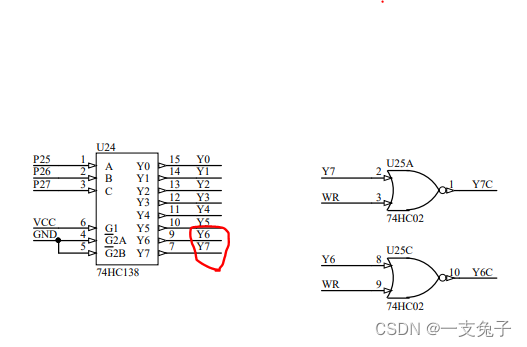

分别连接到了译码器的Y6和Y7，对应真值表：

那么到此为止引脚的连接关系就都找完了。下面开始写程序将数码管点亮。

三、数码管静态显示

那么我们想要将数码管点亮，思路就是：首先选通控制控制位的锁存器，使P0端口输出0xFF（共阳），然后关闭位锁存器，再选通控制端的锁存器，使P0端口输出0x00，那么八个数码管就都点亮了，程序如下：

#include <STC15F2K60S2.H>
void main()
{

	P2 = (P2&0x1f) | 0xC0;//位选
	P0=0xFF;//打开所有位
	P2 &= 0x1f;//锁存

	P2 = (P2&0x1f) | 0xE0;//段选
	P0
