RS232 RS485 TO ETH TCP-Modbus 测试

原来modbus 传感器都是有对应的指令码的，不同功能的指令码也不一样，比如测温度和湿度的指令码也是不一样的；

Modbus是一种串行通信协议，常用于工业自动化系统中。它主要分为两种形式：Modbus RTU和Modbus TCP。这两种形式的Modbus之间有以下区别：

1. 物理层：Modbus RTU是基于串行通信的，使用RS-232或RS-485等串行通信方式。而Modbus TCP是基于以太网的通信协议，使用TCP/IP协议栈进行通信。

2. 帧结构：Modbus RTU的帧结构是二进制的，具有较小的帧头和校验，适用于传输较少数据量的情况。Modbus TCP的帧结构是基于TCP/IP协议栈的，帧头和帧尾都有固定的标识符，支持传输较大的数据量。

3. 速度：Modbus RTU的通信速度较快，可以达到115200bps，而Modbus TCP的速度相对较慢，最高速度为100Mbps。

4. 安全性：由于Modbus RTU是基于串行通信的，因此它的安全性较差。而Modbus TCP使用TCP/IP协议栈，可以通过网络安全性协议来提高通信的安全性。

​

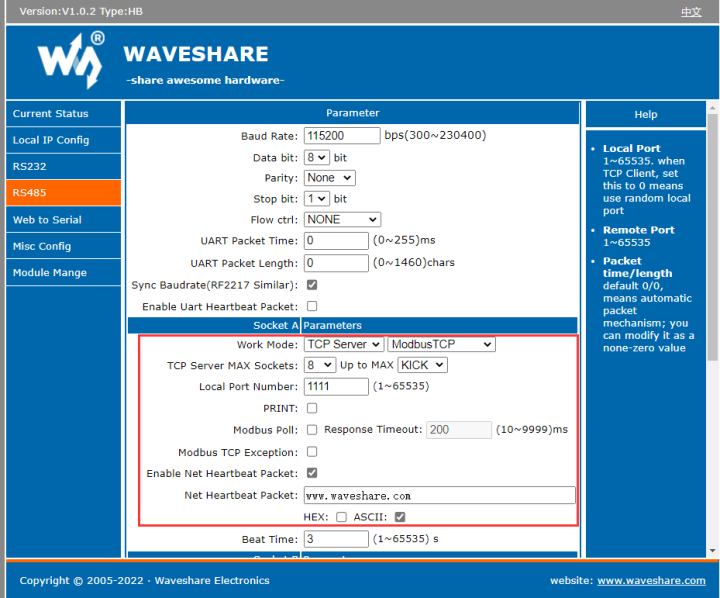

将 RS232 RS485 TO ETH 配置为Modus TCP 模式：

​

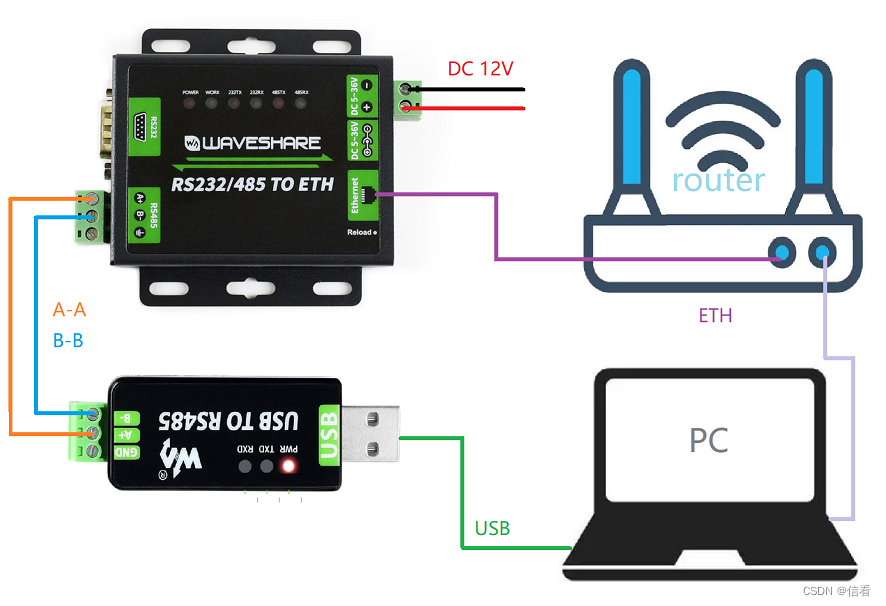

Modbus TCP<->Modbus RTU 原理说明

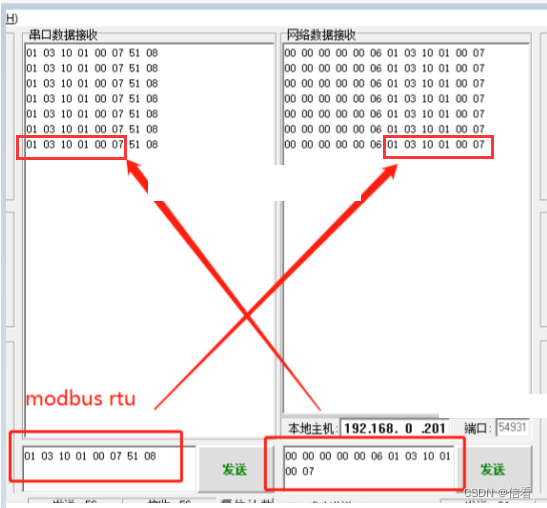

Modbus rtu和modbus tcp协议区别：Modbus TCP 协议则是在 Modbus RTU 协议上加一个 MBAP 报文头，这个 MBAP 报文头共七个字节长度，除了第五、六个字节外，其余的基本上都是不变（比如，modbus rtu数据是：01 03 10 01 00 07 51 08，modbus tcp数据就是：00 00 00 00 00 06 01 03 10 01 00 07，第五、六个字节为00 06，表示00 06 后面有6个字节）

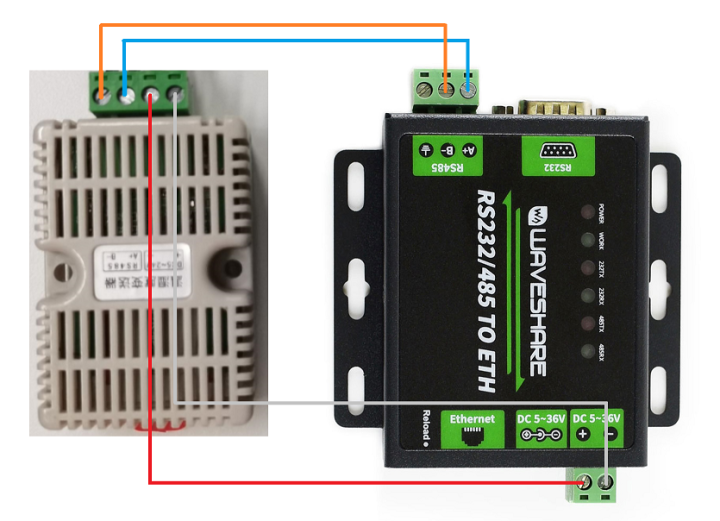

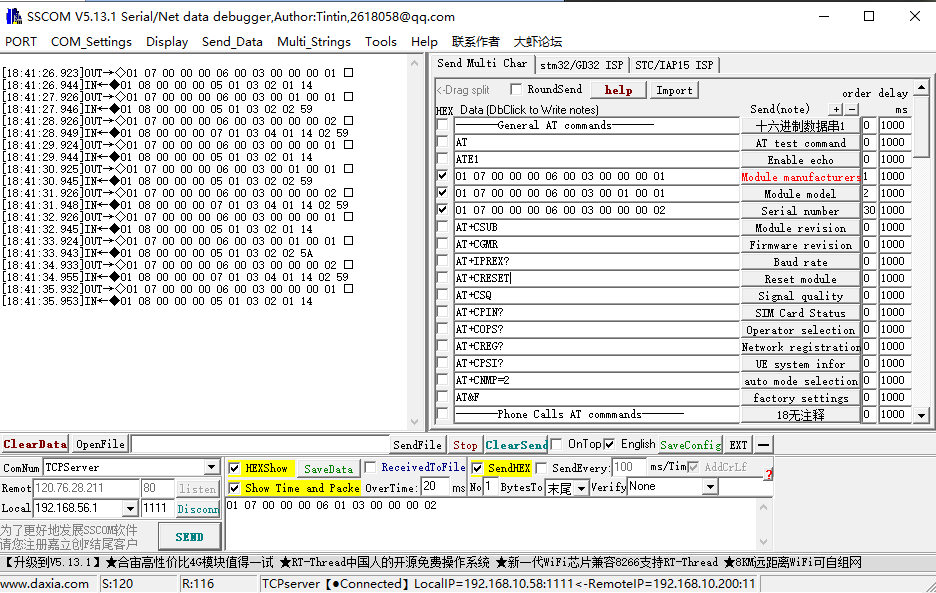

主机（RS232 RS485 TO ETH）给modbus 传感器发送Modbus TCP 请求数据帧，从机（传感器）返回应答的数据帧 ，如图所示：

​

根据传感器的指导书，将返回的数据转换为对应的温湿度数据，测试成功

FAQ

我无法通过Modbus从我的能源设备中提取数据

1. 通信速率匹配： 确保两个RS232/RS485转以太网转换器的通信速率（波特率）与Modbus设备的设置相匹配。

2. 奇偶校验位： 配置RS485转换器和Modbus设备的奇偶校验位以确保一致性。

3. 数据位和停止位： 确保数据位和停止位的设置与Modbus设备一致。

4. Modbus地址： 确保每个Modbus设备都有唯一的Modbus地址。这通常在Modbus设备的设置中配置。

5. Modbus模式： 通常，Modbus设备可以设置为RTU模式或ASCII模式。确保RS485转换器和Modbus设备使用相同的模式。

6. Modbus功能码： 确保RS485转换器和Modbus设备都能够理解相同的Modbus功能码，例如读取保持寄存器（03）或写入多个寄存器（16）等。

7. Modbus寄存器映射： 配置RS485转换器和Modbus设备以指定要访问的寄存器地址。

8. 电气连接： 确保RS485转换器和Modbus设备的电气连接正确，包括终端电阻和线缆连接。

9. Modbus通信模式： 确保Modbus设备支持TCP/IP模式，而不仅仅是串口模式。

10. 防火墙和网络设置： 检查网络防火墙和路由器设置，确保数据包能够从一个设备传输到另一个设备。
