基于RS485接口的Modbus-Rtu通讯测试

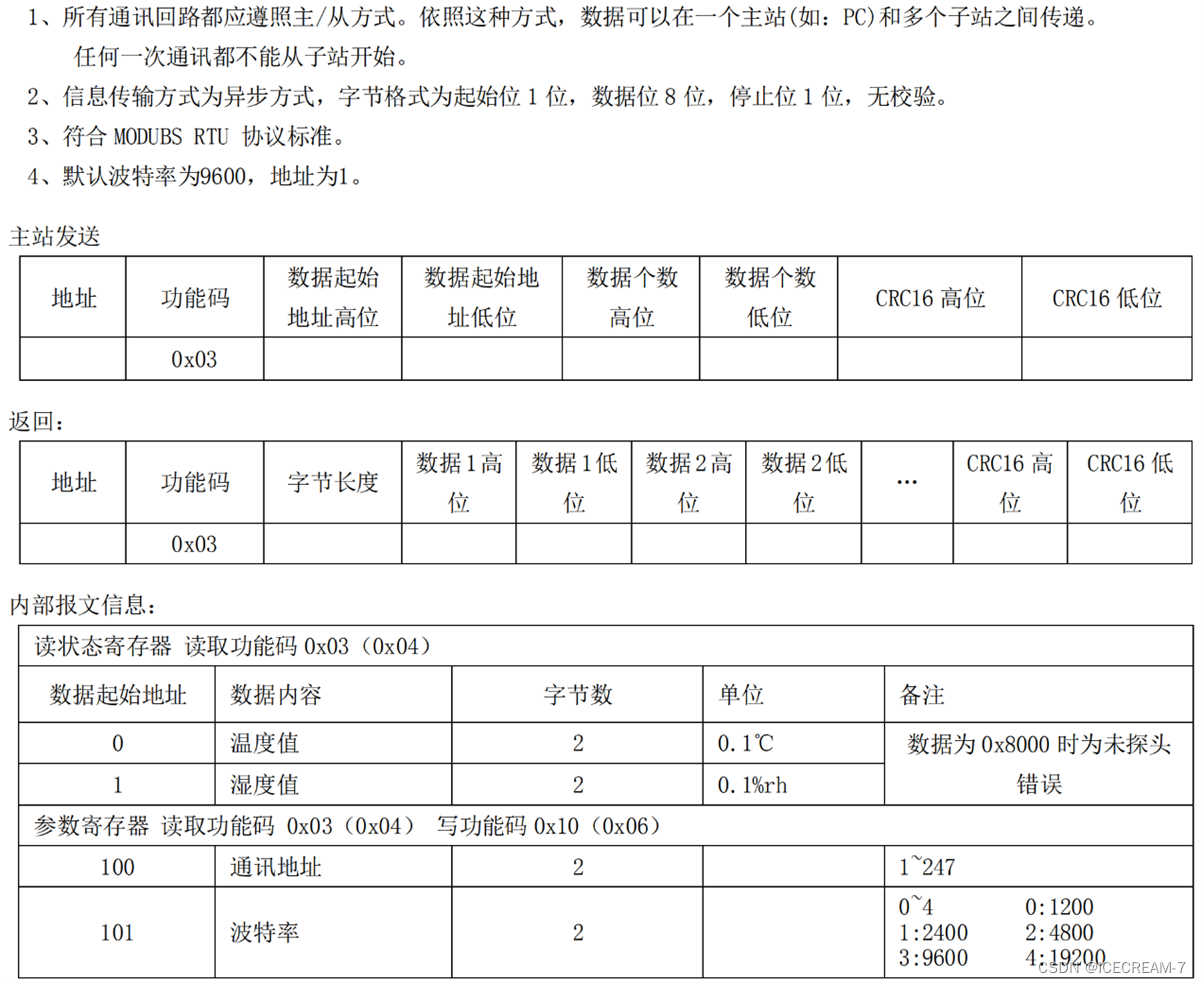

一、协议说明

二、命令帧测试与注释



主机读取温湿度数据命令帧：01 03 00 00 00 02 C4 0B

（从机地址为01；功能码为03；数据起始地址为0，所以高位为00，低位为00；总共读取2个数据，所以数据个数高位为00，低位为02；C4和0B为CRC16校验码）【命令帧的校验码会给出，不可更改】

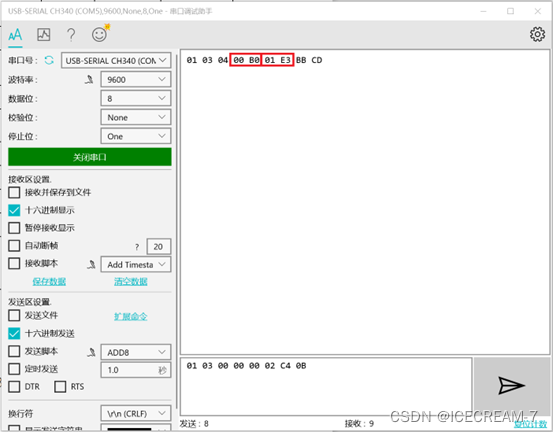

返回的16进制数据为：01 03 04 00 B0 01 E3 BB CD

（从机地址为01；功能码为03；2组数据的高8位和低8位共4字节，所以字节长度为04；00和B0分别为温度数据16进制的高8位和低8位，10进制数据为176，实际数据为17.6℃；01和E3分别为湿度数据16进制的高8位和低8位，10进制数据为483，实际数据为48.3%；BB和CD为返回数据的CRC16校验码）

读取地址：FF 03 00 64 00 01 D0 0B（数据格式和以上相同）

写地址：01 06 00 64 00 02 49 D4（已知原地址为01，改为02）

FF 06 00 64 00 02 5C 0A（未知原地址，改为02）
